Débitmètre
Débitmètre NivuFlow 650
Réf. article NF6-5Pour conduites, canaux ouverts et cours d´eau
Permet des mesures de débit de haute précision via le principe de la différence de temps de transit suivant la norme IEC 60041 en conduites pleines ou partiellement remplies, canaux ouverts et cours d´eau. Mesure par multicordes possible.
![[Translate to Francais:] Durchflussmessumformer NivuFlow 650](/fileadmin/_processed_/1/7/csm_Flowmeter-NivuFlow650_01_b5ee606542.jpg "[Translate to Francais:] Durchflussmesser NivuFlow 650")
![[Translate to Francais:] Durchflussmessung Anwendungen NivuFlow 650](/fileadmin/_processed_/9/1/csm_Durchflussanwendungen-NivuFlow650_01_1ab90657d3.jpg "[Translate to Francais:] Durchflussmessung Anwendungen NivuFlow 650")
![[Translate to Francais:] Durchflussmessung Anwendungen für Messung im Rohr](/fileadmin/_processed_/8/7/csm_flowsensors-pipe-applications_baf10d8059.jpg "[Translate to Francais:] Durchflussmessung Anwendungen für Messung im Rohr")
![[Translate to Francais:] Durchflussmessung offener Kanal NivuFlow 650](/fileadmin/_processed_/e/2/csm_flowsensors-openchannel-applications_87a3234853.jpg "[Translate to Francais:] Durchflussmessung offener Kanal NivuFlow 650")
![[Translate to Francais:] Durchflussmessung offener Kanal NivuFlow 650](/fileadmin/_processed_/e/8/csm_flowsensors-openchannel-applications2_8c46d08f50.jpg "[Translate to Francais:] Durchflussmessung offener Kanal NivuFlow 650")
![[Translate to Francais:] Durchflussmessumformer NivuFlow 650](/fileadmin/_processed_/1/7/csm_Flowmeter-NivuFlow650_01_594562cfb9.jpg "[Translate to Francais:] Durchflussmesser NivuFlow 650")
![[Translate to Francais:] Durchflussmessung Anwendungen NivuFlow 650](/fileadmin/_processed_/9/1/csm_Durchflussanwendungen-NivuFlow650_01_e9697c7183.jpg "[Translate to Francais:] Durchflussmessung Anwendungen NivuFlow 650")
![[Translate to Francais:] Durchflussmessung Anwendungen für Messung im Rohr](/fileadmin/_processed_/8/7/csm_flowsensors-pipe-applications_5bb8e3b954.jpg "[Translate to Francais:] Durchflussmessung Anwendungen für Messung im Rohr")
![[Translate to Francais:] Durchflussmessung offener Kanal NivuFlow 650](/fileadmin/_processed_/e/2/csm_flowsensors-openchannel-applications_717cc61e89.jpg "[Translate to Francais:] Durchflussmessung offener Kanal NivuFlow 650")
![[Translate to Francais:] Durchflussmessung offener Kanal NivuFlow 650](/fileadmin/_processed_/e/8/csm_flowsensors-openchannel-applications2_a00cd64930.jpg "[Translate to Francais:] Durchflussmessung offener Kanal NivuFlow 650")
- Mesure par monocorde ou multicordes, jusqu´à 32 cordes de mesure avec modules d´extension
- Mise en service rapide et aisée par le biais d´un concept de commande intuitif et moderne

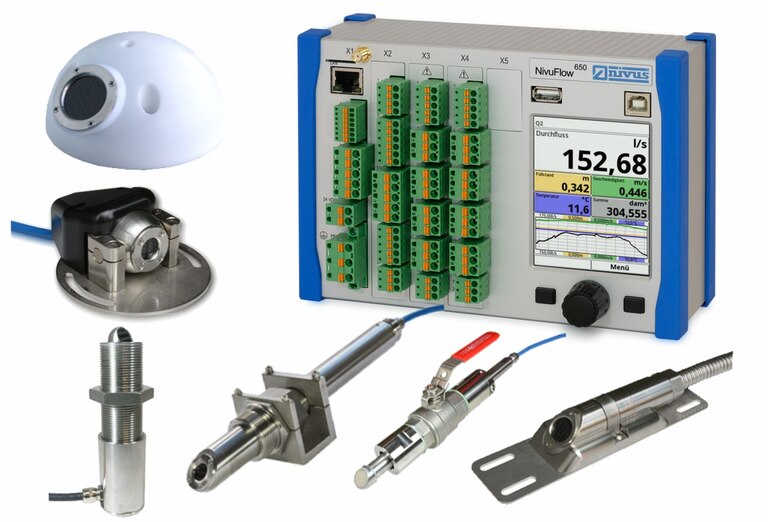

- Approprié pour toute application grâce à un grand choix de capteurs
- Connexion en ligne/transmission des donnéees et maintenance à distance via Internet
- Connexion à des systèmes de pilotage existants via interfaces universelles
- Version résistante aux intempéries pour une utilisation extérieure disponible
- Satisfait à ISO 6414 et IEC 60041
- Prêt pour l'IoT avec connexion mondiale 4G, pour une disponibilité maximale et des services numériques plus élevés.
- Fonctionnement cyclique économe en énergie pour les systèmes autonomes
Description générale
Le système de mesure NivuFlow 650 a été spécialement développé pour la mesure de débit en conduites pleines et partiellement remplies, canaux et eaux de surface. Afin de répondre aux exigences de précision, le convertisseur de mesure peut être équipé de maximum 4 cordes de mesure. Grâce à la mise en œuvre de modules d´extension optionnels, le raccordement de jusqu´à 32 cordes de mesure est possible.
La large gamme de capteurs par temps de transit permet l´intégration du système dans quasi toute configuration de processus. Le système est approprié pour l´acquisition de débits de différents fluides sur une large gamme d´applications.
Le système compact, peu encombrant, peut être installé aisément dans des armoires grâce à un montage sur rail DIN. D´autre part, le NivuFlow 650 est disponible dans un boîtier terrain protégé pour une mise en œuvre dans des environnements rudes.
Le grand écran graphique du convertisseur de mesure permet une mise en service rapide et commode du système de mesure de débit.
Le NivuFlow 650 offre des fonctions de diagnostic étendues et permet une analyse approfondie des processus en cours directement sur site. Le logiciel du convertisseur de mesure a été fondamentalement repensé. Des protocoles pérennes ainsi que de nombreuses options pour la communication et la connexion fournissent aux exploitants une grande souplesse pour l´intégration d´appareils dans des systèmes tels que p. ex. SCADA et supervisseurs de processus.
Applications typiques pour le NivuFlow 650
- Mesures d´eaux de surface telles que p. ex. rivières, canaux etc.
- Systèmes d´irrigation (distribution et redevances)
- Centrales hydroélectriques (capacité d´exploitation de turbines et optimisation de turbines etc.)
- Entrées et sorties véhiculant des eaux de refroidissement, systèmes de recirculation
- Eaux de process etc.
| Généralités | |
|---|---|
| Tension d´alimentation | 100 - 240 V AC, -15 %/+10%, 47 à 63 Hz ou 10 - 35 V DC |
| Puissance consommée | 1 relais excité, 230 V AC: (arrondi) 14 W jusqu´à 8 capteurs par différence temps de transit 1 MHz |
| Boîtier | Structure Matériau: Polycarbonat Poids: env. 3400 g |
| Degré de protection | IP 20 (montage armoire), IP 68 (boîtier terrain) |
| Température de service | -20°C à +50°C |
| Température de stockage | -30°C à +70°C |
| Humidité maxi | 80%, sans condensation |
| Afficheur | LCD, 128 x 128 Pixel, affichage graphique complet, rétro éclairage |
| Commande | 18 touches Menu en allemand, anglais, français, espagnol, italien, tchèque, polonais, danois et suédois |
| Entrées | 4 x o/4 - 20 mA avec résolution 12 Bits pour niveau externe 4 x entrée numérique 2 paires de capteurs à connecter directement ou jusqu´à 8 paires de capteurs peuvent être raccordés via la box intermédiare |
| Sorties analogiques | 4 x 0/4 - 20mA Charge 500 Ohm, Résolution 12 Bit, précision supérieure à 0,1% |
| Relais | 5 x Wechsler, frei programmierbar belastbar bis 230V AC / 2 A (cos φ 0,9) |
| Communication/Transmission des données | RJ45 pour communication internet Carte compacte Flash jusqu´à 128 MB Modbus TCP via Ethernet avec serveur intégré Couplage aux réseaux (LAN / WAN, Internet) Internet viaEthernet ou en option via un modem interne (ISDN, GPRS, analog) |
| Tension d´alimentation | 100 - 240 V AC, -15 % / +10 %, 47 à 63 Hz ou 10 - 35 V DC |
| Puissance consommée | 1 relais excité, 230 V AC: (arrondi) 14 W jusqu´à 8 capteurs par différence temps de transit 1 MHz |
| Matériau du boîtier | Aluminium, PVC |
| Poids | Env. 1150 g |
| Degré de protection | IP 20 |
| Température de service | DC: -20°C à +70°C AC: -20°C à +65°C |
| Température de stockage | -30°C à +80°C |
| Humidité maxi | 80%, non condensée |
| Afficheur | 240 x 320 pixels, 65536 couleurs |
| Commande | Molette, 2 touches de fonction, menu en français, allemand, anglais... |
| Connexion | Connecteur avec bornes à ressorts |
| Entrées | 2x (type T2) 4-20 mA, avec résolution 12 bits pour sauvegarde des données d´appareils externes, charge 91 ohms, 2x (type T2) entrée numérique |
| Sorties | 2x (type T2) 0/4-20 mA, charge 500 ohms, résolution 12 bits 1x (Typ T2) relais (inverseur), résistant jusqu´à 230 V AC/2 A (cos 0,9), courant de commutation mini 100 mA 1x (type T2) relais bistable (inverseur), résistant jusqu´à 230 V AC/2 A (cos 0,9), courant de commutation mini 100 mA |
| Mémoire de données | 1,0 GB mémoire interne, lecture via clé USB en face avant |
| Communication/Transmission des données | • Modbus TCP via réseaux (LAN/WAN, Internet) • Modbus RTU via RS485 ou RS232 • Ethernet TCP/IP (en cours de réalisation) |
| Nombre de cordes | jusqu´à 4 cordes maxi jusqu´à 32 cordes avec modules d´extension |
Sous réserves de modifications techniques.
Manuel d´instruction "Convertisseu de mesure de débit NivuFlow 650"

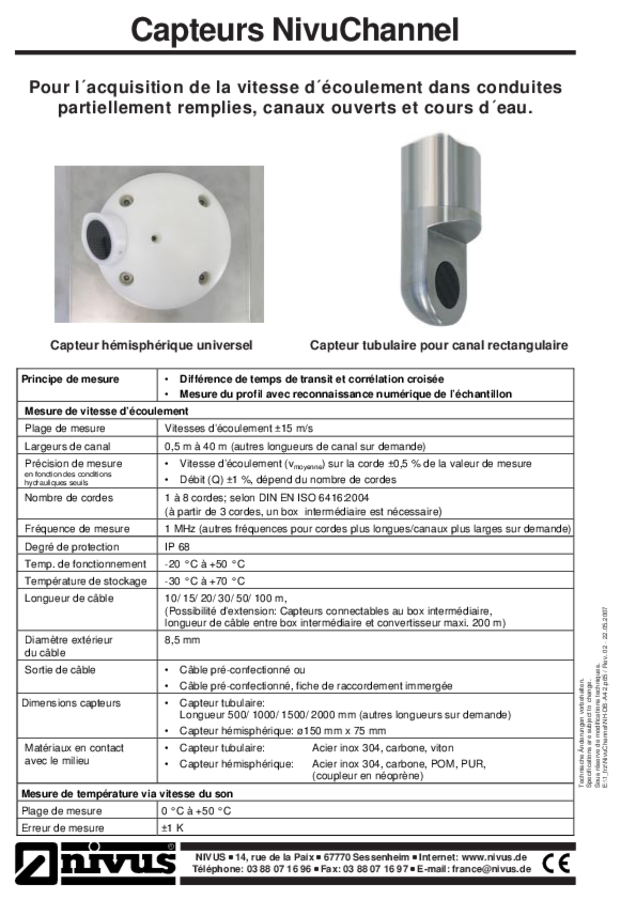

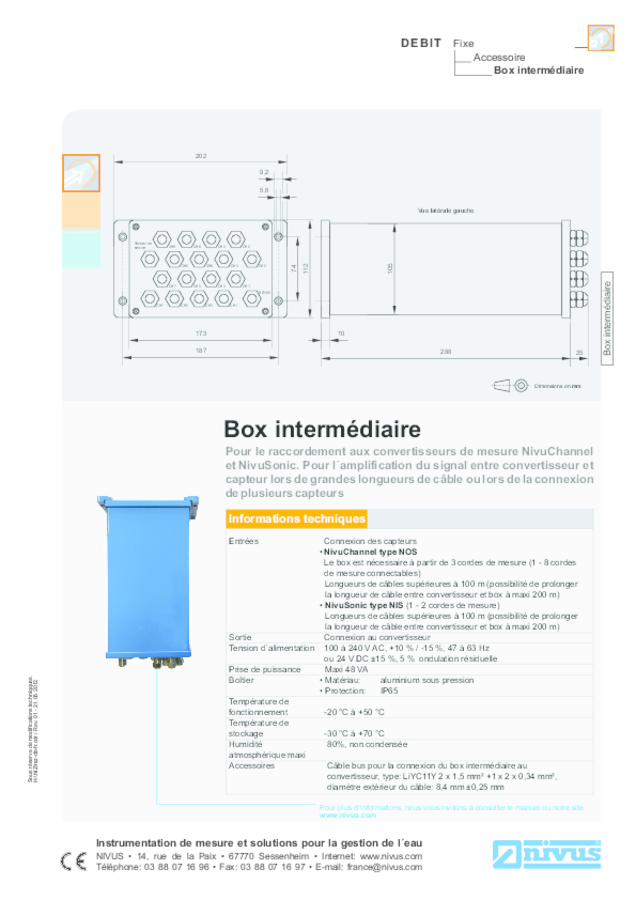

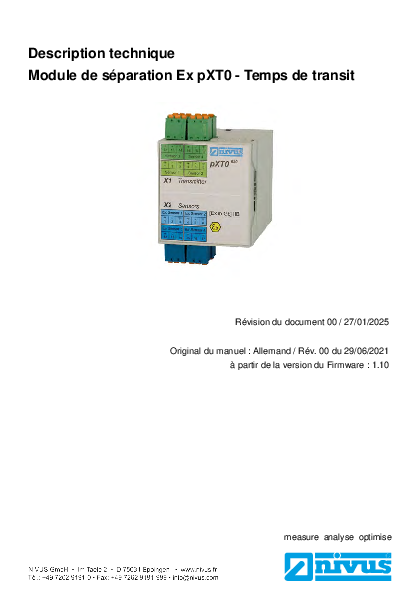

Fiche technique Box intermédiaire
