Capteurs de débit

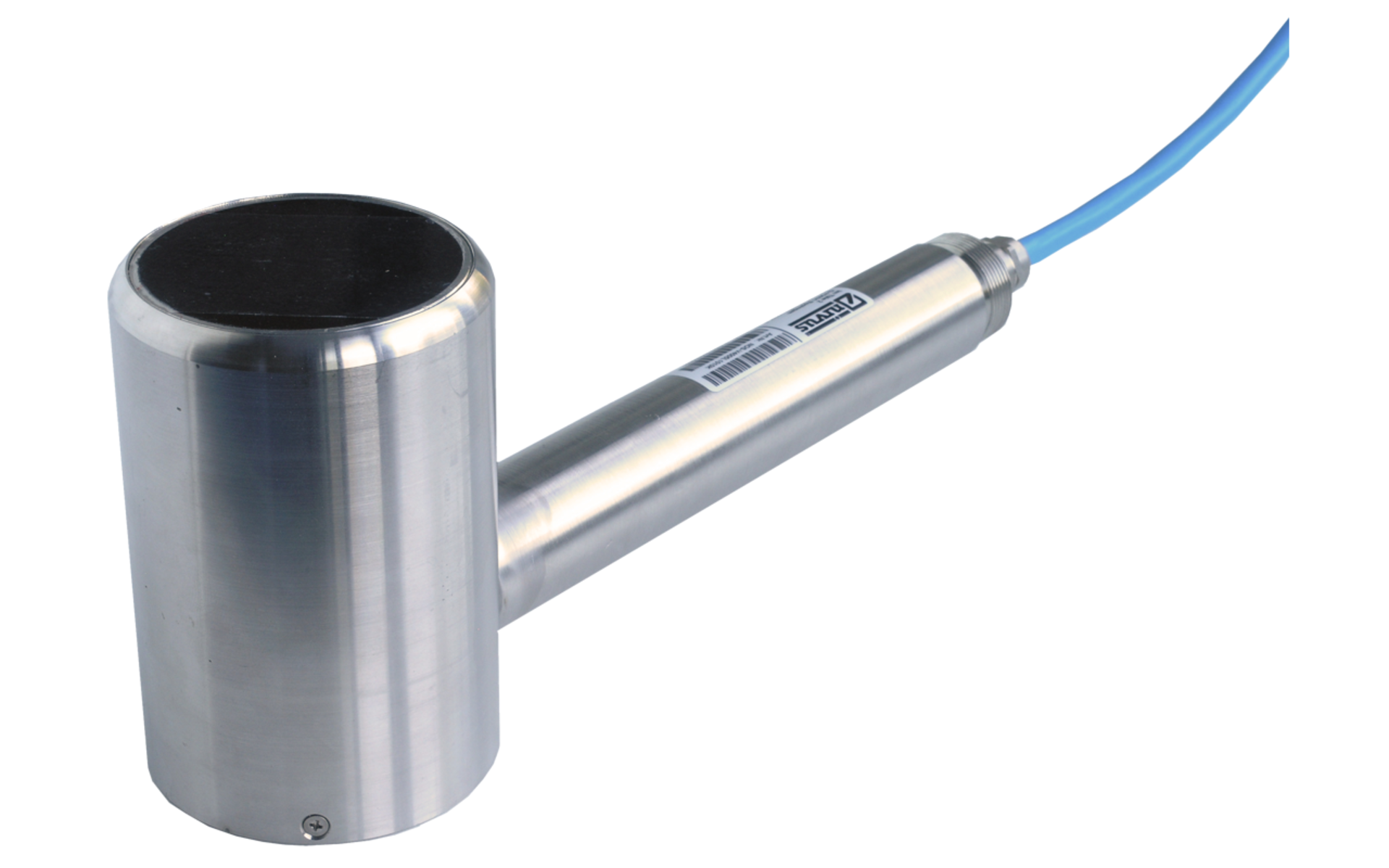

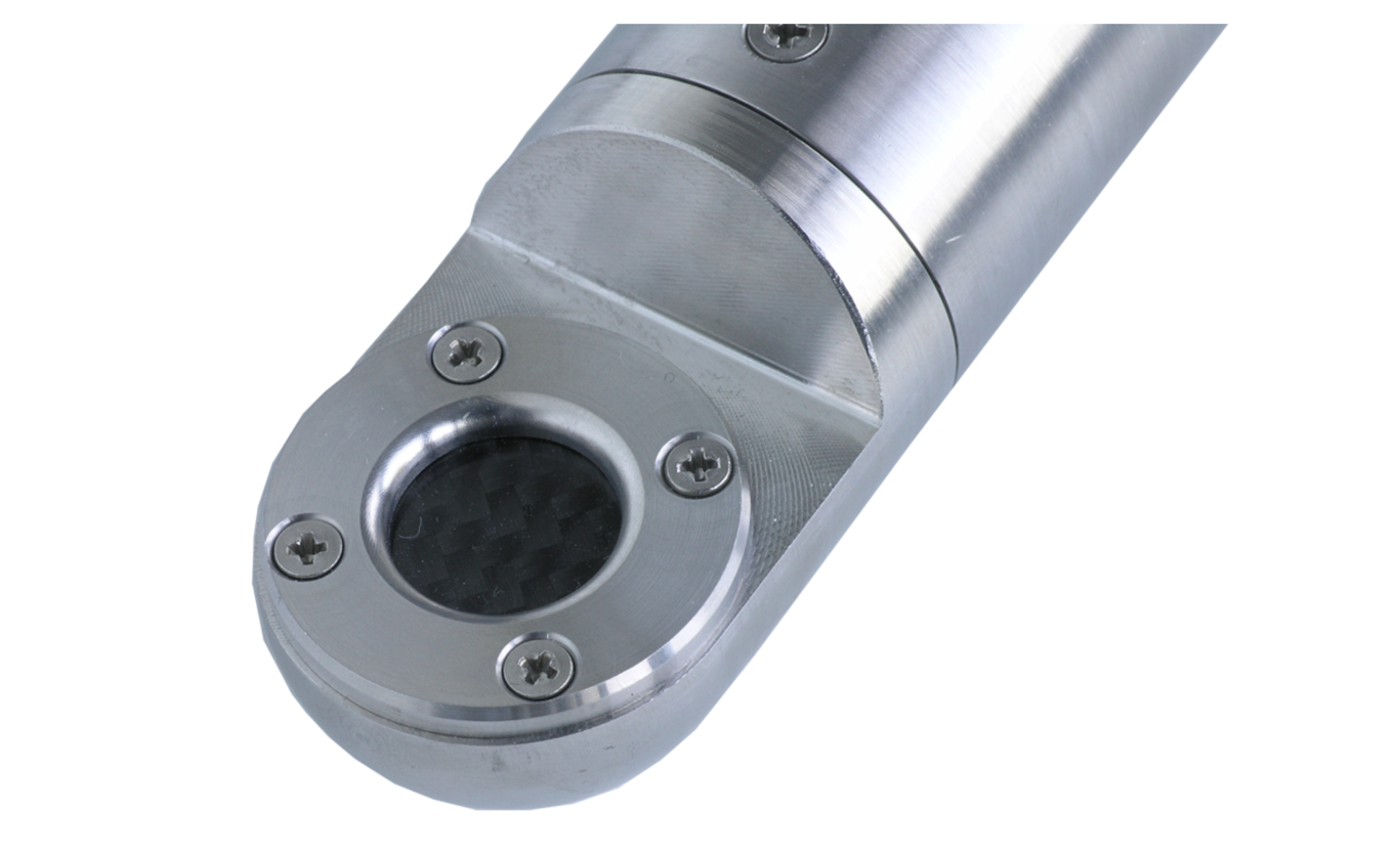

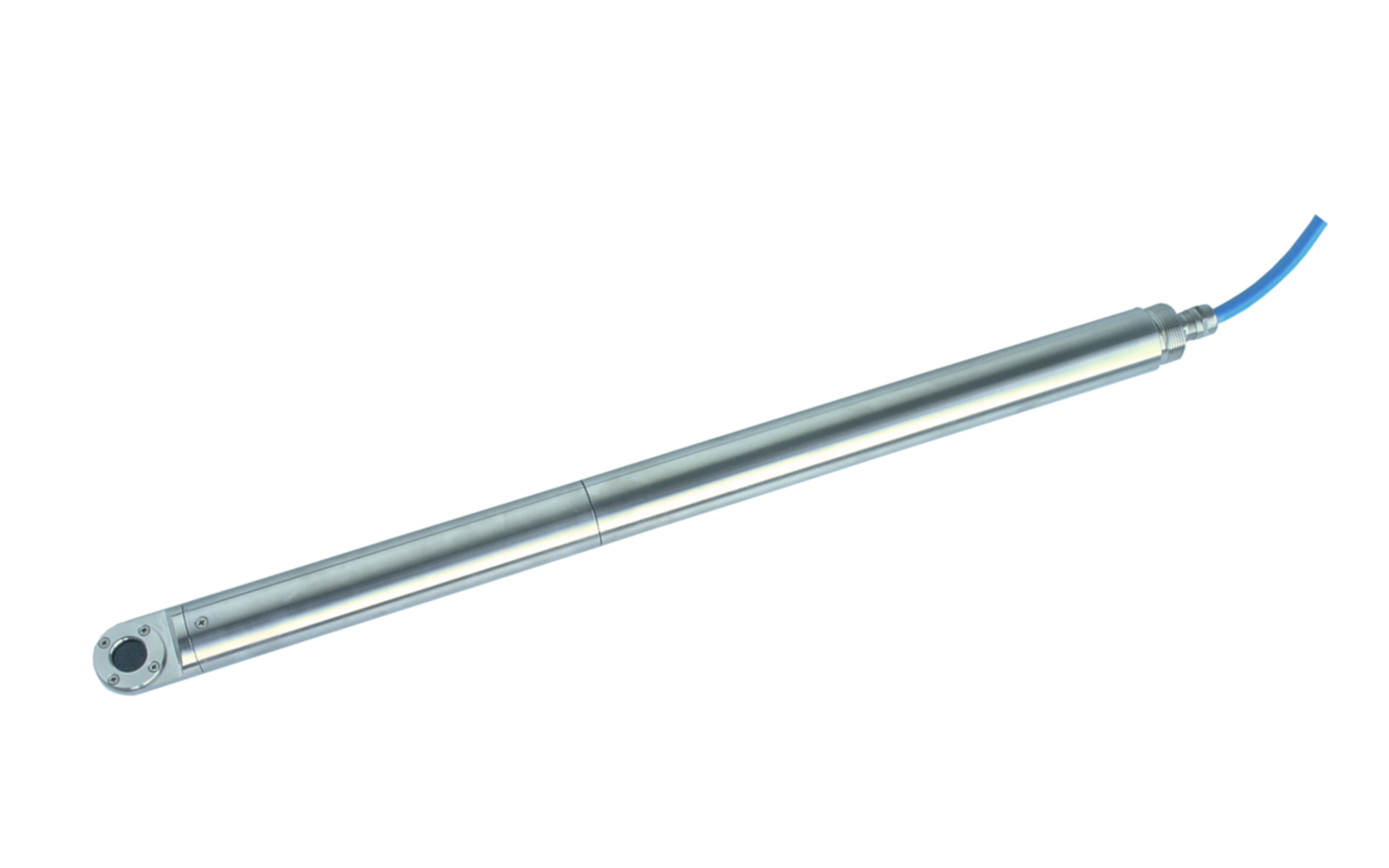

Capteur tubulaire NOS

Réf. article NOS-VX005/NOS-VX010

Pour points de mesure à géométries perpendiculaires

Pour connexion au convertisseur de mesure NivuFlow 650. Haute précision de mesure grâce au principe de la différence de temps de transit (vitesse de corde), particulièrement utilisé en canaux ouverts (rivières, réseaux ...)

[Translate to Francais:] NOS Stabsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien

[Translate to Francais:] NOS Stabsensor für Durchflussmessung nach dem Laufzeitdifferenzverfahren

[Translate to Francais:] NOS Stabsensor für hochgenaue Durchflussmessung bei großen Messdistanzen

Capteur ultrasonore à temps de transit pour connexion au NivuFlow 650
Hydrométrie avec haute précision de mesure
Agrément eau potable WRAS pour certaines variantes
Mesures en eaux claires à légèrement polluées
Jusqu´à 8 voies de mesure suivant CEI 60041 (ASME PTC 18)
Mesures en canaux ouverts et eaux de surface
Matériaux résistants pour installation en différents milieux
Jusqu´à 100m de câble entre le capteur et le convertisseur de mesure ou bien le box intermédiaire
Installation possible à partir du dessus de la surface de l´eau

Les capteurs tubulaires NOS font partie d'un système de mesure stationnaire pour la mesure continue du débit et l'enregistrement des valeurs obtenues. Ils peuvent être utilisés dans des eaux clairs ou des milieux faiblement chargés. Grâce à leur construction mécanique ils conviennent particulièrement à l´installation en canaux partiellement remplis avec parois perpendiculaires. La fixation des capteurs est prévue pour permettre leur installation à partir du dessus du niveau d'eau. Pour cela, il n'est donc pas nécessaire de baisser le niveau d'eau. L´intervention de plongeurs n´est pas nécessaire.

Applications typiques du capteur tubulaire NOS

Mesures stationnaires de débit en canaux de différentes dimensions
Systèmes d'irrigation
Réseaux d´eau potable
Gestion en entrée ou en sortie d´eaux de refroidissement ou de systèmes de recirculation
Sortie de station d´épuration, distribution d'eau non potable et autres
Mesures de débits en industrie, eaux de process
et autres

Généralités
Principe de mesure	Différence ultrasonore de temps de transit (corde vitesse)
Fréquence de mesure	1 MHz, 200 kHz
Plage de vitesses	±20 m/s
Largeurs des canaux	0,5…200 m; andere Kanalbreiten auf Anfrage
Précision	Vitesse d'écoulement (v moyenne) sur la corde ±0,1 % de la valeur mesurée
Degré de protection	IP 68
Température de service	-40 °C…+50 °C
Température de stockage	-40 °C…+70 °C
Longueurs de câble	10/20/30/40/50/60/70/80/90/100 m Possibilité d'extension : capteurs raccordables à un module d'extension, longueur de câble entre le module d'extension et le convertisseur de mesure max. 200 m
Matériaux en contact avec le milieu	Acier inoxydable 1.4571, CFK (carbone), Viton ®
Mesure de température / mesure de vitesse acoustique
Plage de mesure	0 °C…+60 °C
Erreur de mesure	±1 K
