Capteurs de débit
Capteur hémisphérique NOS
Réf. article NOS-VX0BPour points de mesure avec diverses géométries
Pour connexion au convertisseur de mesure NivuFlow 650. Mesure de débit de haute précision utilisant le principe de la différence de temps de transit (corde de vitesse) en canaux ouverts et eaux de surface, particulièrement utilisé en canaux ouverts (rivières, réseaux ...).

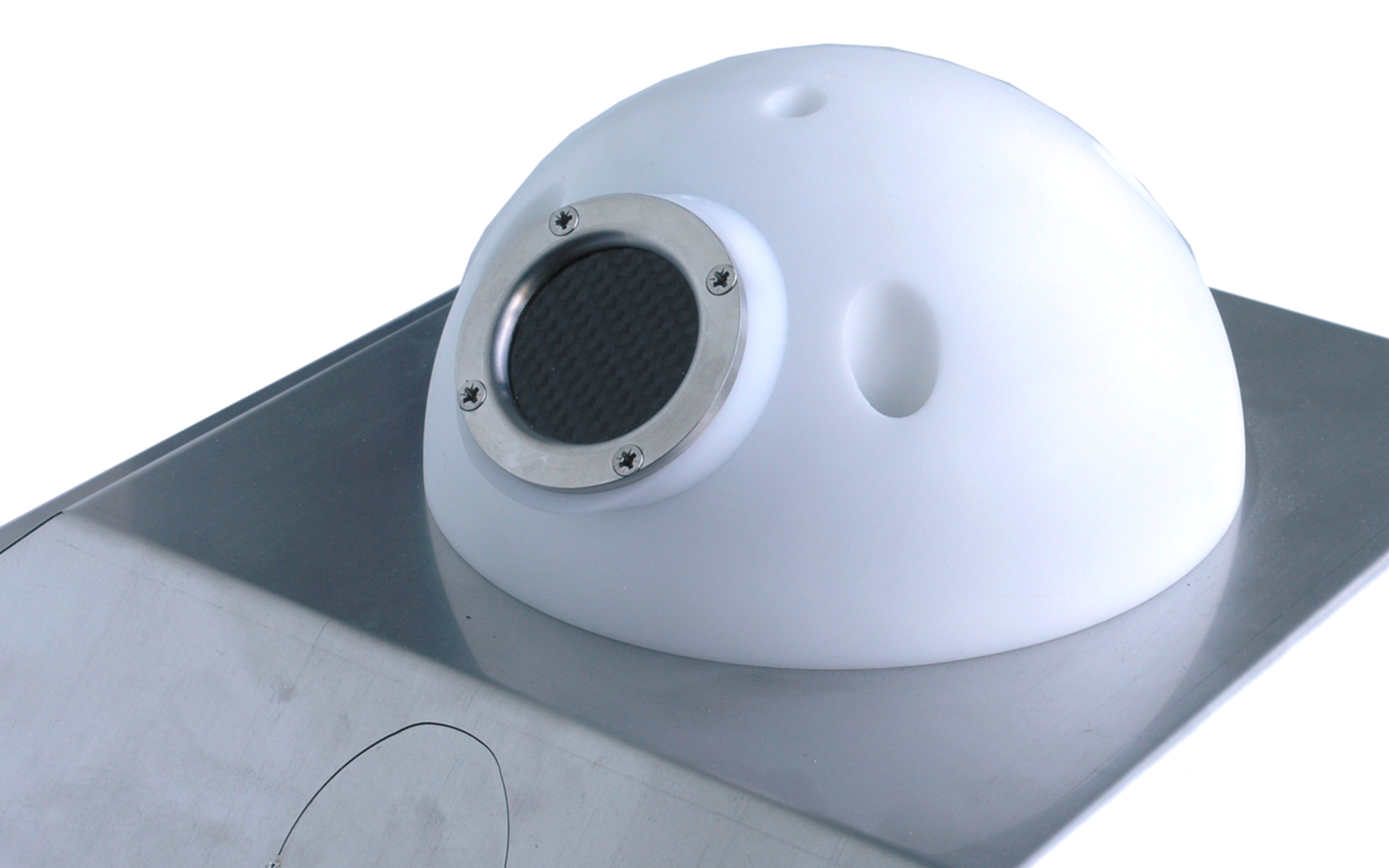

![[Translate to Francais:] NOS Halbkugelsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien mit Montageblech](/fileadmin/_processed_/8/4/csm_NOS-hemi-sensor_2cc545ef5d.png "[Translate to Francais:] NOS Halbkugelsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien mit Montageblech")

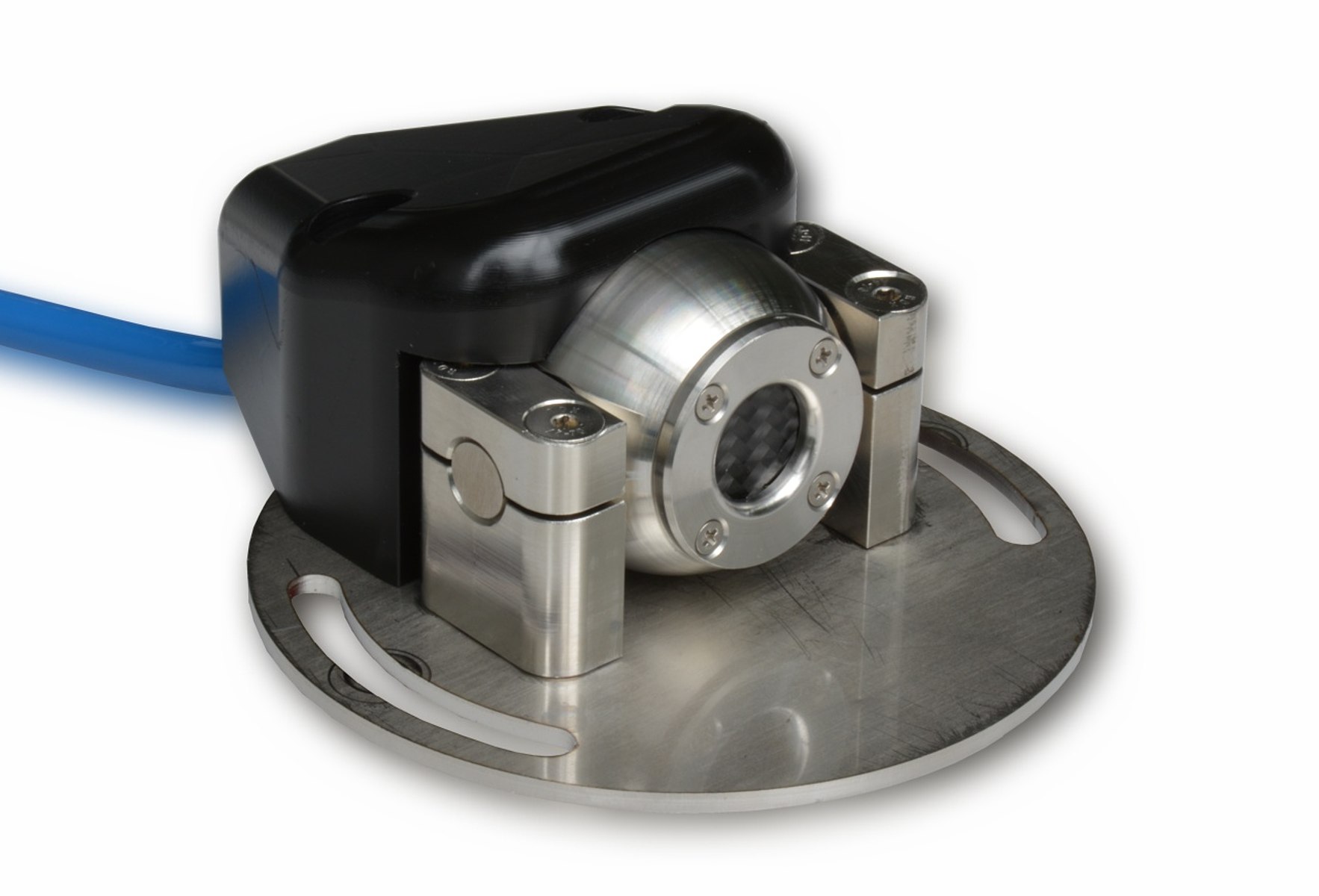

![[Translate to Francais:] Kugelkopfsensor für Durchflussmessung nach dem Laufzeitdifferenzprinzip](/fileadmin/_processed_/8/c/csm_Kugelkopfsensor_c1dbefd7af.jpg "[Translate to Francais:] Kugelkopfsensor für Durchflussmessung")

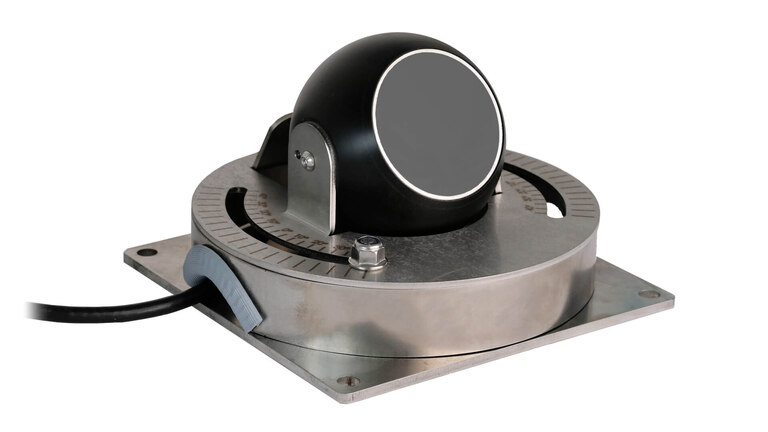

![[Translate to Francais:]](/fileadmin/user_upload/Produkte/Durchflussmessung/Teilfuellung/NOS-Halbkugelsensoren/NOS0.jpg "[Translate to Francais:]")
![[Translate to Francais:] NOS Halbkugelsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien mit Montageblech](/fileadmin/_processed_/8/4/csm_NOS-hemi-sensor_106018fdbf.png "[Translate to Francais:] NOS Halbkugelsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien mit Montageblech")
![[Translate to Francais:] Kugelkopfsensor für Durchflussmessung nach dem Laufzeitdifferenzprinzip](/fileadmin/_processed_/8/c/csm_Kugelkopfsensor_884b6103e3.jpg "[Translate to Francais:] Kugelkopfsensor für Durchflussmessung")
![[Translate to Francais:]](/fileadmin/_processed_/2/d/csm_NOS0_b3f63f7b05.jpg "[Translate to Francais:]")
- Capteur ultrasonore via différence de temps de transit (corde de vitesse) pour connexion au NivuFlow 650
- Hydrométrie avec haute précision de mesure
- Mesure en eau claire à faiblement polluée
- Pour 8 voies de mesure suivant la norme CEI 60041 (ASME PTC 18)
- Mesure en canaux ouverts et rivières
- Matériaux du capteur résistants pour installation dans différents milieux
- Jusqu´à 100m de longueur de câble entre le capteur et le convertisseur de mesure ou le box intermédiaire
Les capteurs hémisphériques NOS font partie d´un système de mesure de débit stationnaire et continu et d´acquisition des valeurs mesurées. Ils peuvent être installés dans des milieux propres à faiblement chargés, en conduites et canaux partiellement à entièrement remplis, de différentes dimensions et géométries.
Applications typiques pour le capteur hémisphérique NOS
- Mesures stationnaires d´eaux de surface, p. ex. rivières, canaux etc.
- Systèmes d´irrigation
- Gestion en entrée ou sortie d´eaux de refroidissement ou de systèmes de recirculation
- Sortie de station d´épuration
- Recherche de fuites et eaux parasites
- Mesures de débit en industrie et autres applications
Données techniques
| Généralités | |
|---|---|
| Principe de mesure | Procédé par différence de temps de transit par ultrasons |
| Précision de mesure | Vitesse d'écoulement (v moyenne) sur la corde ±0,1 % de la valeur mesurée |
| Fréquence de mesure | 0,9 – 1,2 MHz |
| Degré de protection | IP68 |
| Température de service | -10 °C à +50 °C |
| Température de stockage | -20 °C à +60 °C |
| Pression de service | maxi 1 bar |
| Longueurs de câble | Câbles préconfectionnés 10/15/20/30/50/100 m, avec connecteur infichable immergé pour installation aisée |
| Poids (tête capteur) | env. 1000 g |
| Matériaux en contact avec le milieu | POM, carbone, acier inoxydable |
Sous réserves de modifications techniques.
Téléchargements
Description technique pour capteurs temps de transit
Description technique capteurs temps de transit
Manuel d'installation pour capteurs à temps de transit
Original du manuel - allemand
