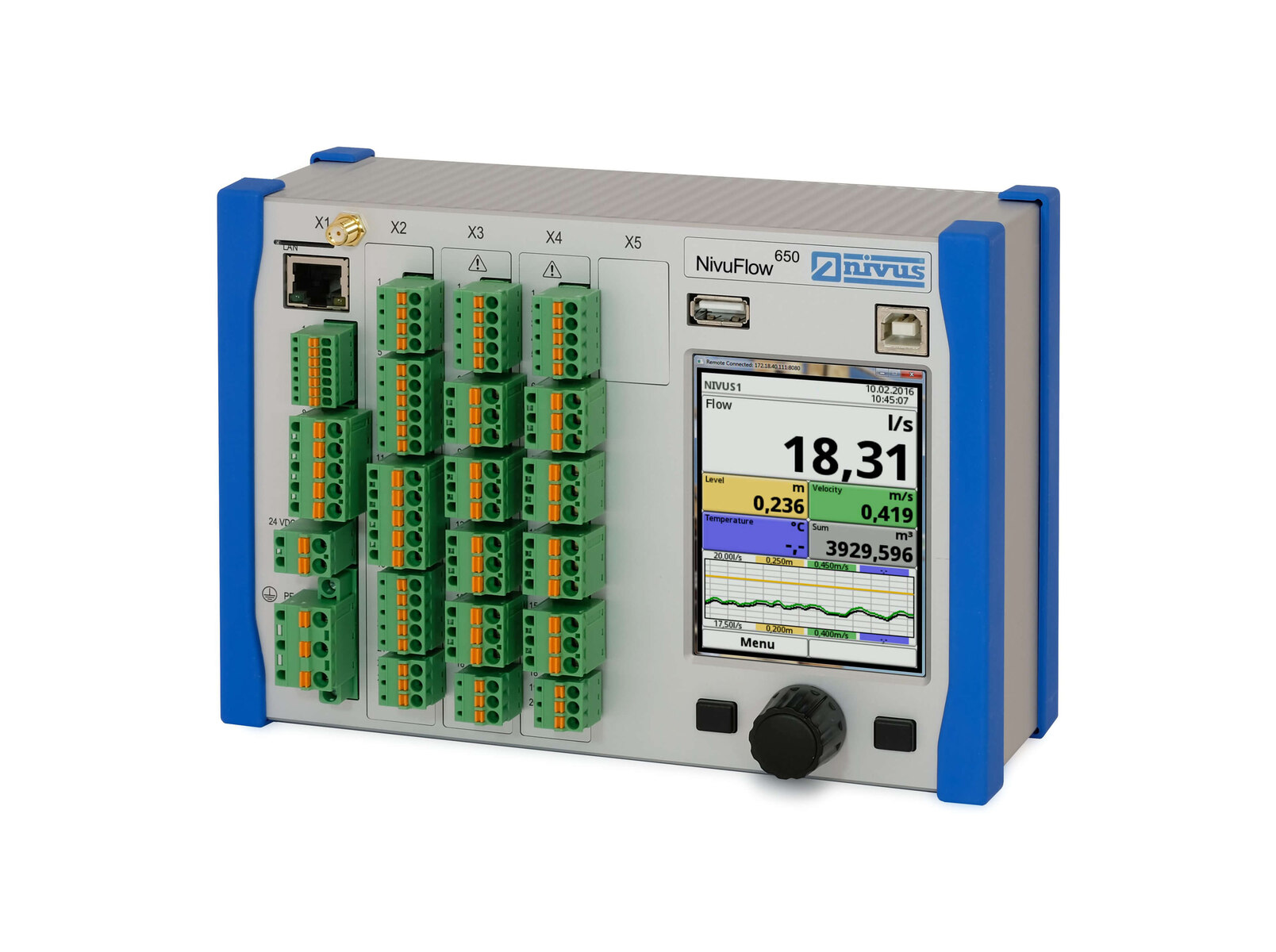

NivuFlow 650 Flow Meter

Part No. NF6-5

For pipes, open channels and water bodies

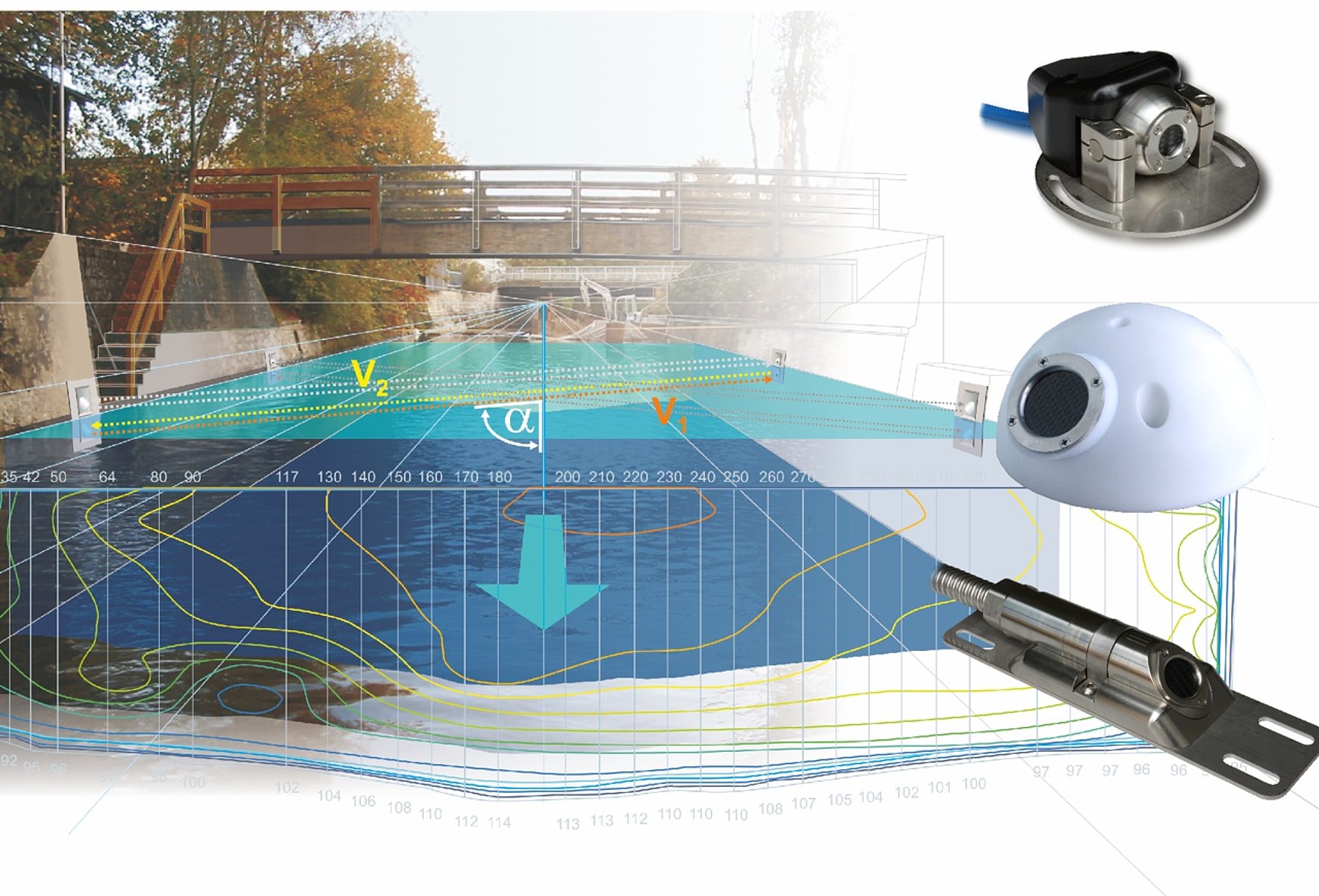

Allows high accurate flow measurements using the transit time method according to IEC 60041 for part filled and full pipes, open channels and water bodies. Up to 8 measurement paths.

Description
  • Bewährte und robuste Ultraschall-Laufzeittechnologie
  • Einstellbare Genauigkeit durch bis zu 32 Messpfade
  • Schnelle und einfache Inbetriebnahme
  • Passend für teilgefüllte Rohre, Kanäle und Flüsse mit einer Breite von bis zu 150 m
  • Online Datenübertragung und Fernwartung
  • Einfache Anbindung an vorhandene Leitsysteme + Wetterfeste Ausführung verfügbar
  • Entspricht EN ISO 6416 und IEC 60041
  • Komplette Überspannungsschutzausrüstung erhältlich
  • IoT-Ready mit weltweiter 4G-Anbindung für höchste Verfügbarkeit und digitale Services
  • Energiesparender Zyklusbetrieb für autarke Systeme




Allgemeine Beschreibung

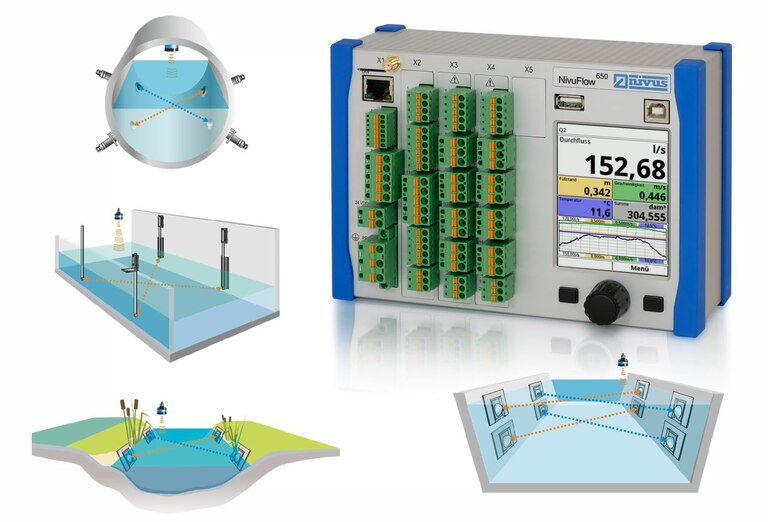

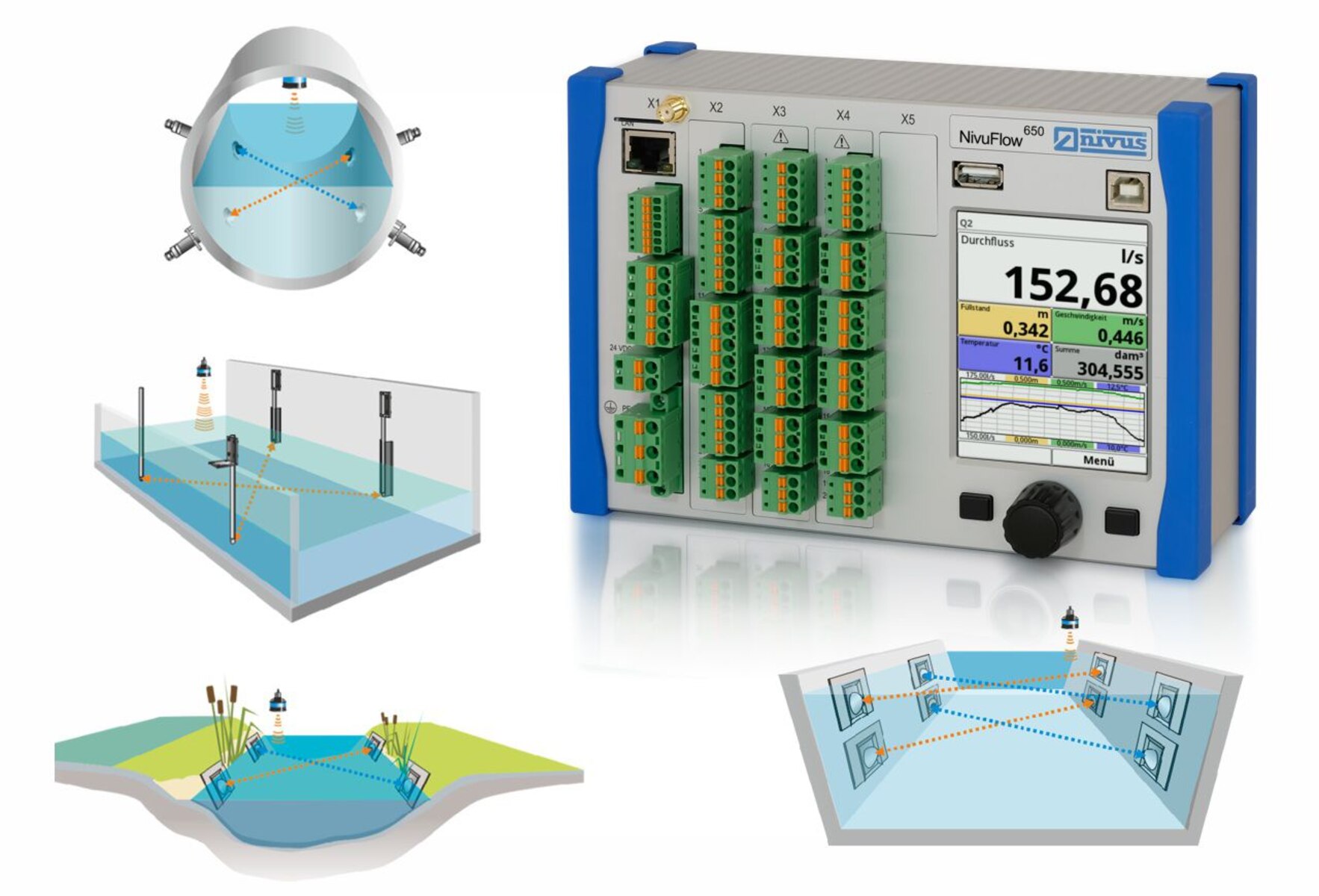

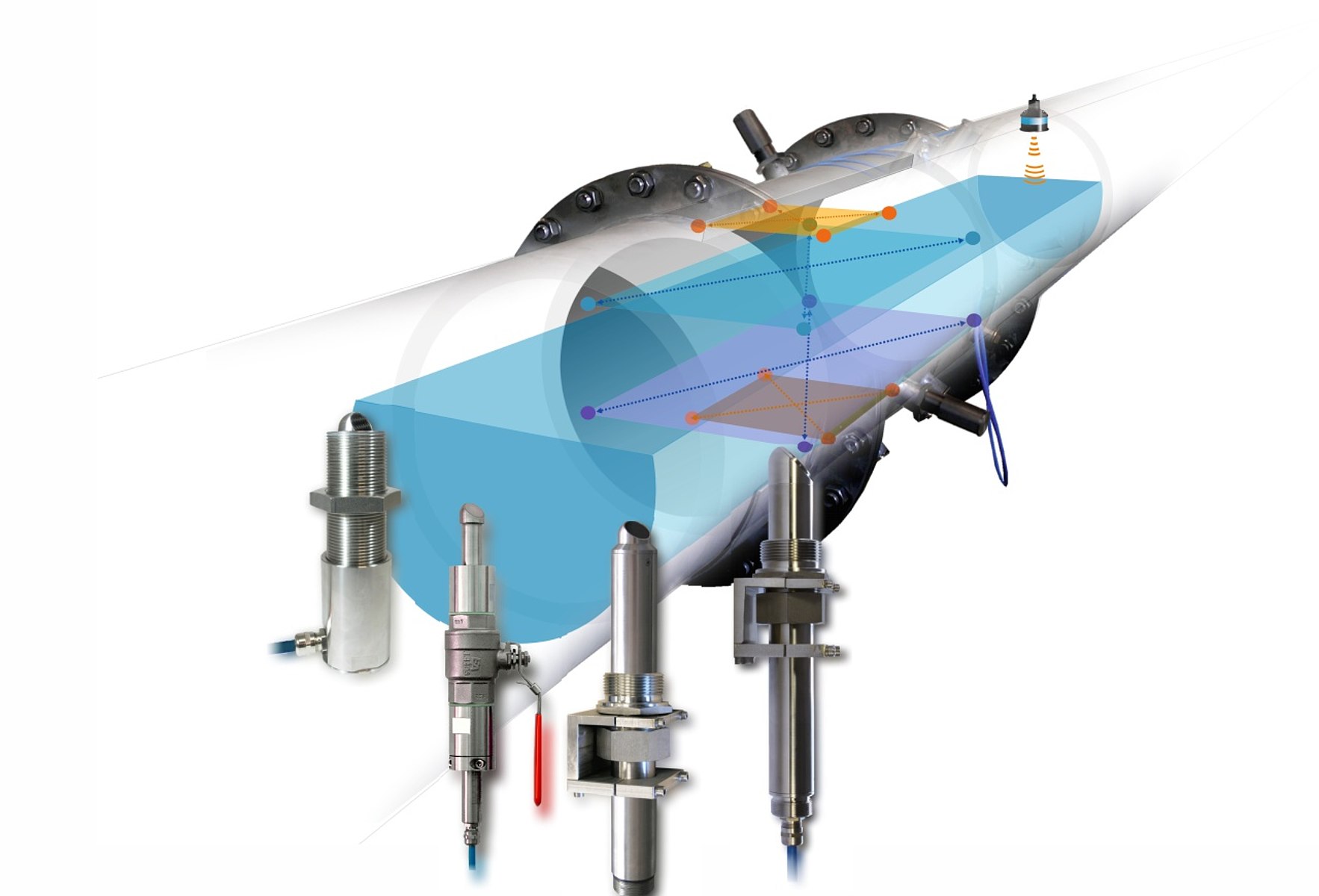

Das NivuFlow 650 Messsystem ist ISO 6416, IEC 60041 und ISO 748 konform und wurde speziell für die Durchflussmessung in teil- und vollgefüllten Rohren, Kanälen und Oberflächengewässern entwickelt. Um den Anforderungen an die Genauigkeit gerecht zu werden, können die Messumformer mit bis zu 4 Messpfaden ausgerüstet werden. Über ein Erweiterungsmodul können bis zu 32 Messpfade angeschlossen werden.

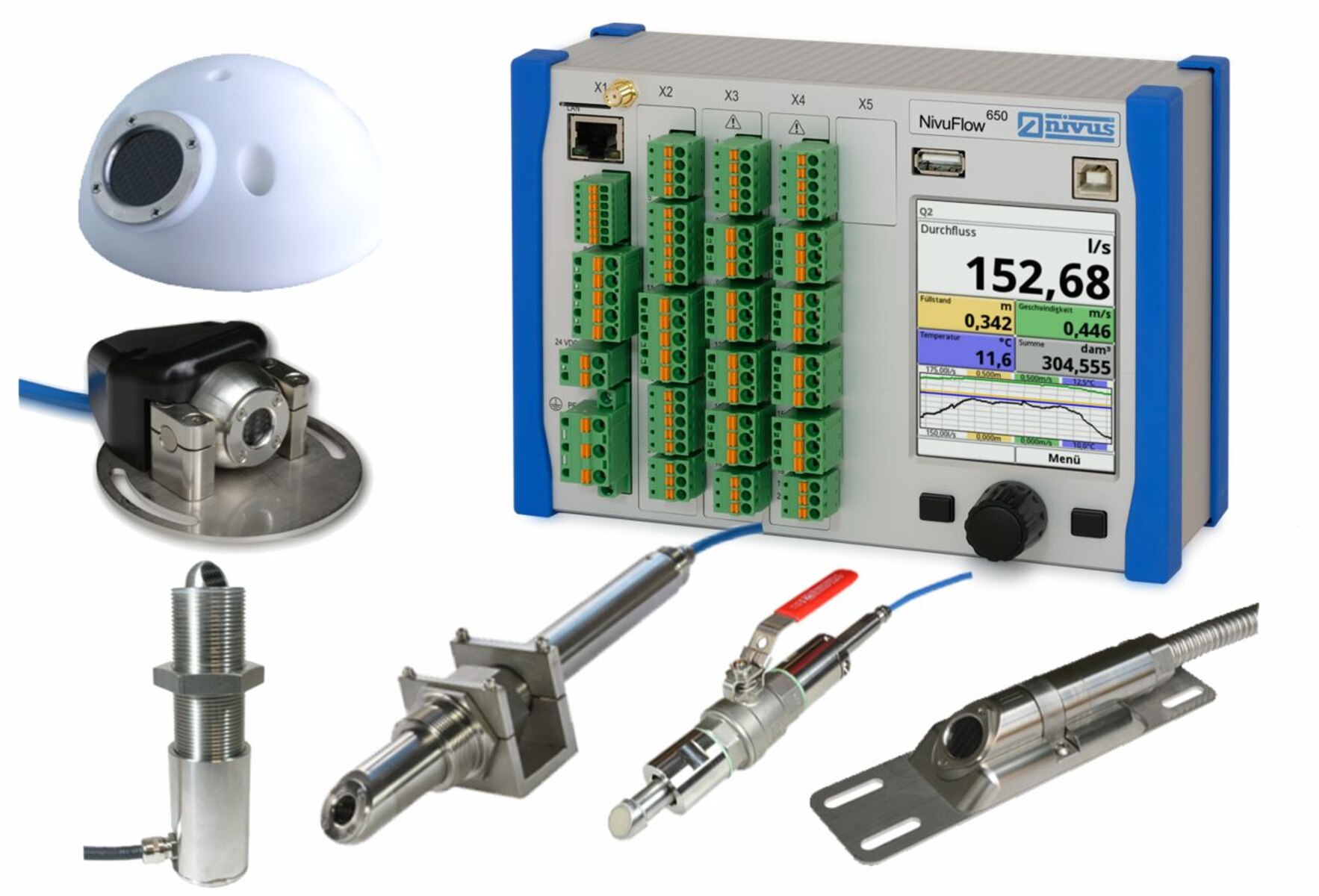

Die große Bandbreite der Laufzeitsensoren erlaubt die Einbindung des Messsystems in beinahe jede Prozesskonfiguration. Das System eignet sich für die Erfassung von Durchflussmengen verschiedenster flüssiger Medien in einem großen Anwendungsbereich.

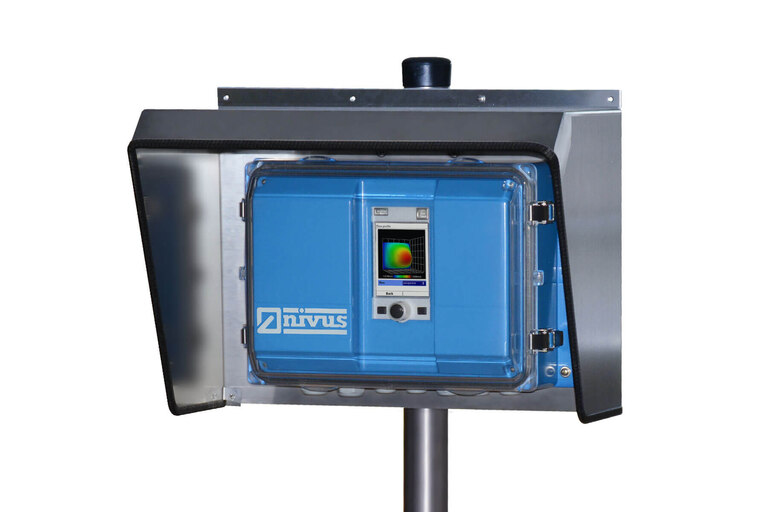

Das kompakte System lässt sich einfach und platzsparend dank Hutschienenmontage in Schaltschränken einbauen. Weiterhin ist das NivuFlow 650 mit einem speziellen, geschützten Feldgehäuse für die Verwendung unter rauen Umgebungsbedingungen erhältlich. Das große Grafikdisplay des Messumformers erlaubt die schnelle und einfache Inbetriebnahme des Durchflussmesssystems.

NivuFlow 650 bietet erweiterte Diagnosemöglichkeiten und erlaubt die tiefgreifende Analyse laufender Prozesse vor Ort. Die Software des Messumformers wurde von Grund auf neu entwickelt. Zukunftssichere Protokolle und vielseitige Optionen für Kommunikation und Anbindung bieten Betreibern vielfältige Möglichkeiten bei der Einbindung von Geräten in übergeordnete Systeme wie z.B. SCADA oder Prozessleitsysteme.



Typische Anwendungen für den NivuFlow 650

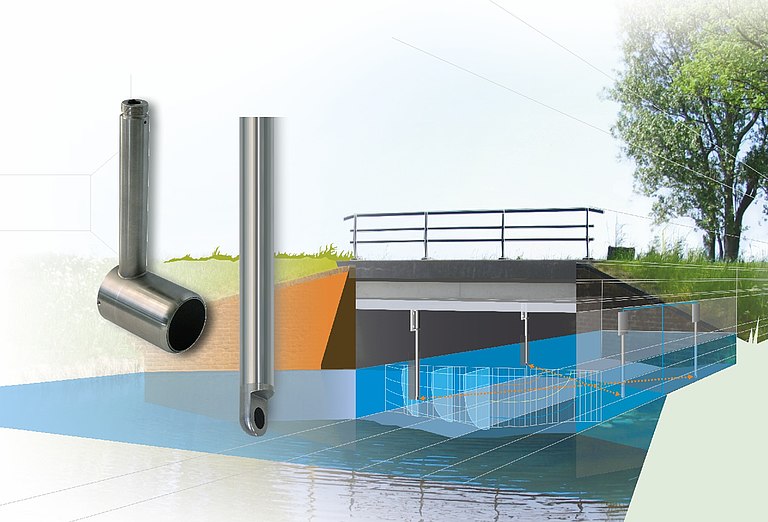

  • Stationäre Messungen von Oberflächengewässern z.B. Flüssen, Kanälen usw.
  • Be- und Entwässerungssysteme (Mengenverteilung und Abrechnung)
  • Wasserkraftanlagen (Turbinenauslastungen und Turbinenoptimierungen etc.)
  • Kühlwasser führende Zu- und Abläufe sowie Kreislaufsysteme
  • Prozesswasser
  • Schieberüberwachung u.v.m.
Technical Data
Allgemein
Number of paths
  • 1 up to 4 measurement paths, up to 32 measurement paths with extention modules
  • 1 up to 2 measurement places
Protection

IP 20 (control cabinet), IP 68 (field enclosure)

Power supply

100 - 240 V AC, -15 % / +10 %, 47 to 63 Hz or 10 - 35 V DC

Power consumption

1 relay energised, 230 V AC: (rounded) 14 W up to 8 sensors transit time 1 Mhz / other freq. 200/500 KHz

Housing Material

aluminium, plastic

Weight

approx. 1150 g

Operating temperature

DC: −20°C to +70°C

AC: −20°C to +65°C

Storage temperature

−30°C to +80°C

Max. humidity

80%, non-condensing

Display

240 x 320 pixel, 65536 colours

Operation

rotary pushbutton, 2 function keys, menus in English, German, French, Swedish ...

Inputs
  • 2x (Type T2) 4-20 mA, with 12 Bit resolution for storage of data from external units, load 91 Ohm
  • 2x (Type T2) digital input
Outputs
  • 2x (Type T2) 0/4-20 mA, load 500 Ohm, 12 Bit resolution
  • 1x (Type T2) relay SPDT, load up to 230 V AC/2 A (cos j 0.9), min. switching current 100 mA
  • 1x (Type T2) bistable relay SPDT, load up to 230 V AC/2 A (cos j 0.9), minimum switching current 100 mA
Data memory

1.0 GB internal memory, readout on faceplate via USB stick

Communication/data transmission
  • Modbus TCP via network (LAN/WAN, Internet)
  • Modbus RTU via RS485 or RS232
  • Ethernet TCP/IP

Specifications subject to change.

Downloads

Technical description data transmission - addition to manual Rev01

NIVUS data transmission for NivuFlow 550, 600, 650, 7550, Energy Saver and NivuParQ 850 - addition to instruction manuals

Technical Instructions | "NIVUS Modbus TCP/RTU" (Rev. 04)

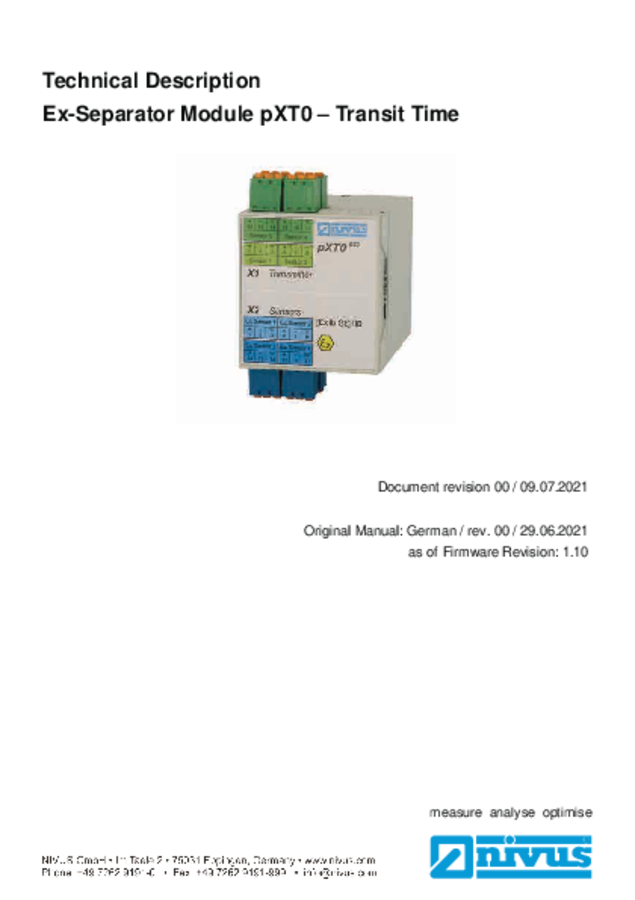

Technical Description "Ex-Separator Module pXT0 - Transit Time"
