Part No. NMiIntelligent sensors for level measurement
Ultrasonic sensors with integrated transmitter for measurement of distance, level, empty space or volumes. Suitable for harsh ambient conditions.

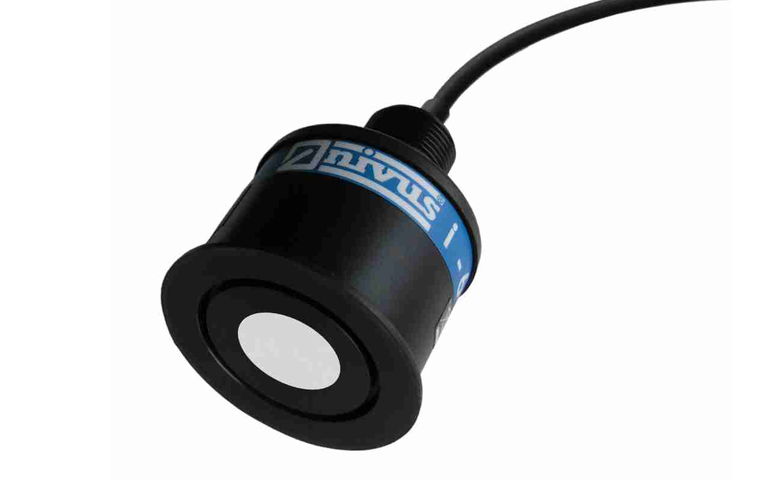

![[Translate to English:] i-Serie intelligente Sensoren zur Füllstandsmessung](/fileadmin/_processed_/3/e/csm_Fuellstandssensor-iserie-pic1_c44edf16c6.png "[Translate to English:] i-Serie intelligente Sensoren zur Füllstandsmessung")

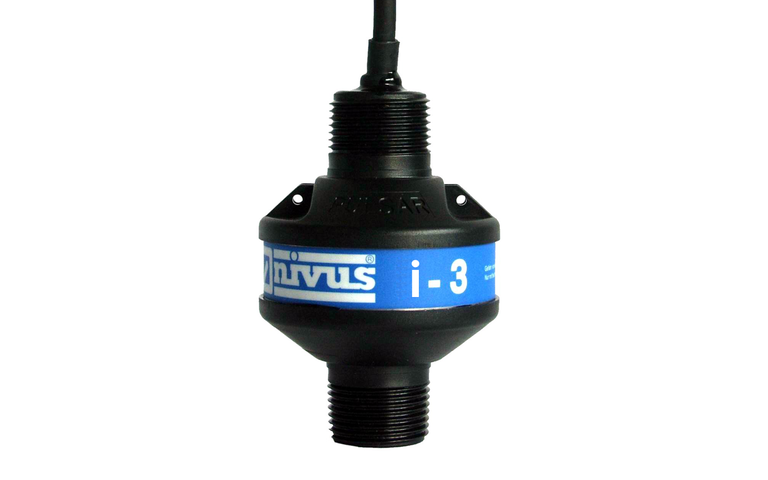

![[Translate to English:] i-Serie i-3 Sensor, Messbereich 0,125 m - 3 m](/fileadmin/_processed_/f/3/csm_Fuellstandssensor-i03_5f92923cc3.png "[Translate to English:] i-Serie i-3 Sensor, Messbereich 0,125 m - 3 m")

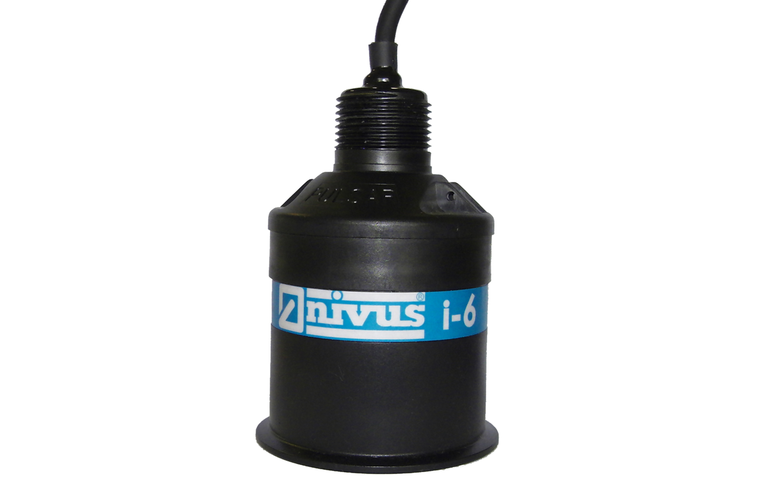

![[Translate to English:] i-Serie i-6 Sensor, Messbereich 0,3m – 6m](/fileadmin/_processed_/3/e/csm_Fuellstandssensor-i06_66705b2c38.png "[Translate to English:] i-Serie i-6 Sensor, Messbereich 0,3m – 6m")

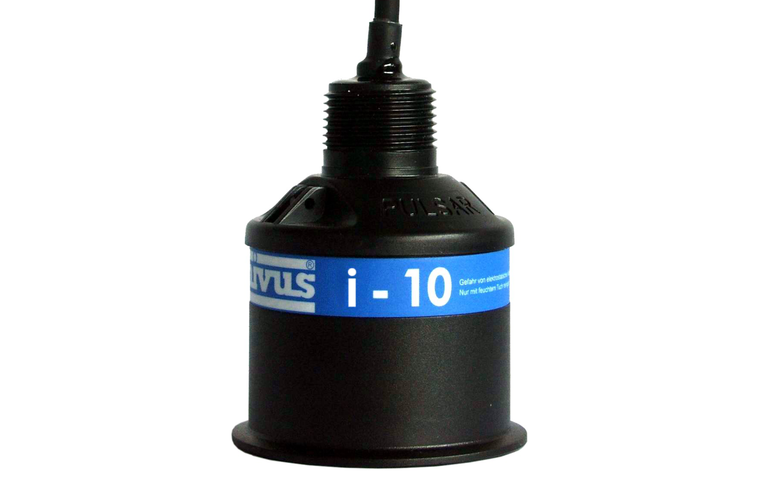

![[Translate to English:] i-Serie i-10 Sensor, Messbereich 0,3 m - 10 m](/fileadmin/_processed_/f/0/csm_Fuellstandssensor-i10_129475dbde.png "[Translate to English:] i-Serie i-10 Sensor, Messbereich 0,3 m - 10 m")

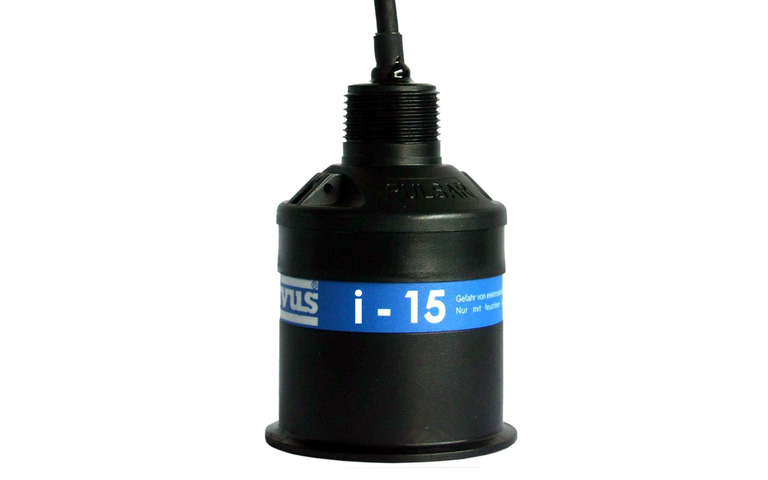

![[Translate to English:] i-Serie i-15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/d/c/csm_Fuellstandssensor-i15_016e300e34.png "[Translate to English:] i-Serie i-15 Sensor, Messbereich 0,5 m - 15 m")
![[Translate to English:] i-Serie i15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/6/f/csm_Fuellstandssensor-iserie-pic6_3715ca99e1.png "[Translate to English:] i-Serie i15 Sensor, Messbereich 0,5 m - 15 m")
![[Translate to English:] i-Serie intelligente Sensoren zur Füllstandsmessung](/fileadmin/_processed_/3/e/csm_Fuellstandssensor-iserie-pic1_11bc771c90.png "[Translate to English:] i-Serie intelligente Sensoren zur Füllstandsmessung")
![[Translate to English:] i-Serie i-3 Sensor, Messbereich 0,125 m - 3 m](/fileadmin/_processed_/f/3/csm_Fuellstandssensor-i03_745a289999.png "[Translate to English:] i-Serie i-3 Sensor, Messbereich 0,125 m - 3 m")
![[Translate to English:] i-Serie i-6 Sensor, Messbereich 0,3m – 6m](/fileadmin/_processed_/3/e/csm_Fuellstandssensor-i06_2e4c5bb38a.png "[Translate to English:] i-Serie i-6 Sensor, Messbereich 0,3m – 6m")
![[Translate to English:] i-Serie i-10 Sensor, Messbereich 0,3 m - 10 m](/fileadmin/_processed_/f/0/csm_Fuellstandssensor-i10_1c928d01a4.png "[Translate to English:] i-Serie i-10 Sensor, Messbereich 0,3 m - 10 m")
![[Translate to English:] i-Serie i-15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/d/c/csm_Fuellstandssensor-i15_bf756bbe88.png "[Translate to English:] i-Serie i-15 Sensor, Messbereich 0,5 m - 15 m")

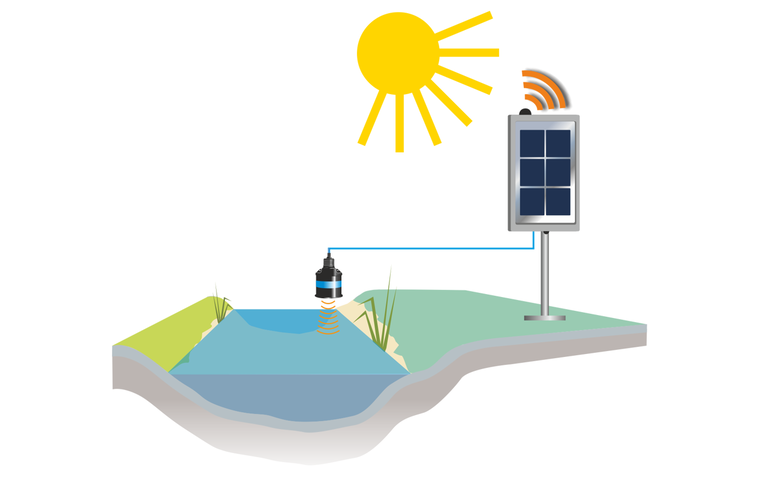

![[Translate to English:] i-Serie i15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/6/f/csm_Fuellstandssensor-iserie-pic6_219939d60f.png "[Translate to English:] i-Serie i15 Sensor, Messbereich 0,5 m - 15 m")
Description
- Sensor als eigenständige, komfortable Füllstandmessung
- Abgestufte und vorprogrammierte Messbereiche mit 3, 6, 10 und 15 m
- Durch schnelle Messzeiten ideal für Batteriebetrieb
- Resistent gegen Feuchtigkeit, aggressive Umgebungen und stark schwankende Temperaturen
- Schutzart IP68
- Direkter Anschluss an SPS möglich
- Platz- und zeitsparend, Montage eines Messumformers entfällt
- DATEM - digitale Echoverarbeitung mit automatischer Störechoausblendung
- Ex-Zulassung nach ATEX für Zone 1; optional für Zone 0
- Einfache Verkabelung im Ex-Bereich direkt zum Endgerät (keine Zenerbarriere erforderlich)
Die Füllstandssensoren der i-Serie können zur Abstand-, Füllstand-, Leerraum- oder Volumenmessung von Flüssigkeiten verwendet werden. Sie werden überall dort eingesetzt, wo eine hochgenaue Füllstandsmessung benötigt wird.
Die Füllstandssensoren sind für den Einsatz unter widrigen Umgebungsbedingungen konzipiert. Durch die berührungslose Messtechnik werden Verschmutzungen und Verschleiß verhindert. Die gemeinsame Unterbringung von Sensor und Messumformer in einem voll vergossenen Gehäuse ermöglicht eine einfache Montage bei geringem Platzbedarf. Abgestufte und vorprogrammierte Messbereiche machen aufwändige Programmierungen überflüssig. Die Sensoren können direkt an jede SPS, NIVUS GPRS-Datenlogger und alle messwertverarbeitenden Systeme mit aktivem mA-Eingang angeschlossen werden.
In den Sensoren wurde ein spezielles, energieeffizientes Sensorkonzept umgesetzt. Durch minimale Startzeiten und Messintervalle werden sehr hohe Standzeiten bei autarken und batteriegestützten Datenloggern erreicht.
Über eine kostenlose PC-Software kann bei Bedarf eine manuelle Störechoausblendung vorgenommen werden. Zusätzlich können alle wichtigen Parameter zur Messbereichsanpassung optimiert und dokumentiert werden.
Die Füllstandssensoren der i-Serie können einfach in bestehende Leitsysteme integriert werden.
Durch die standardmäßige Messwertausgabe ist auch ein direkter Anschluss an eine SPS ohne Programmierung möglich.
Typische Anwendungen
- Abwasser:Regenüberlaufbecken und Kanalstauräume, Klärbecken, Pumpstationen, Rechenanlagen, Durchflussmessungen, Volumenmessungen in Behältern, Containerüberwachung, Bewässerungsanlagen
- Trinkwasser: Behälterfüllstandmessungen, Wasseraufbereitung, Meerwasser-entsalzungsanlagen, Pegelmessungen
- Hochwasserschutz: Regenrückhaltebecken, Pegelstände mit Datenfernübertragung, Oberflächengewässer
- Energieerzeugung: Kühlwasserkreisläufe, Wasserkraftwerke
Technical Data
| Allgemein | |
|---|---|
| Echo processing | Automatic and self-learning echo suppression |
| Cable lengths | 5, 10, 20, 30, 50 oder 100 m; futher lengths on request |
| Process connection | 1" BSP/NPT Standard |
| Startup time | 4 sec. typical |
| Configuration | PC software for parameter setting, echo evaluation, linearisation and false echo avoidance |
| Ex-Approval | II 2 GD Ex m IIC T4 or II 1 GD Ex ia IIC T4 |
| Functions | Level, distance, empty space, volume and linearisation using 16 breakpoints |
| Outputs | 4 - 20 mA (3,8 - 22 mA, 2-wire) HART® (for programming via NIVUS software) |
| Protection | IP 68 (5 Bar) |
| Enclosure material: | Valox 357 PBT PVDF (optional) |
| Power supply | 10-28 V DC |
Specifications subject to change.
| Optionen | |
|---|---|
| Flange type | for all type of flanges DIN DN50 / DN 80 / DN100 / DN150 / DN200, ANSI 2 " / 3" / 4" / 6" / 8" / |
| Enclosure material: | PVDF for aggressive media, max. 70°C (for i-6, i- 10 and i-15) |
| Coating of transmitter surface | PTFE soft foam for dusty bulk solids (for P 06, P 10 and P 15) |
| Flood protection head | For generation of echo loss and alarm output in case of flood. No dirt on the sensor face in case of flood (for all types without front thread) |
| Front Thread |
|
Specifications subject to change.
| Sensor Typ i-3 | |
|---|---|
| Operating temperature | - 40 °C to + 80°C |
| Resolution | 1 mm |
| Measurement uncertainty | 2 mm |
| Beam angle | <10° |
| Transmit frequency | 125 KHz |
| Measurement range | 0,125 m - 3 m |
Specifications subject to change.
| Sensor Typ i-6 | |
|---|---|
| Operating temperature | −40 °C bis + 80 °C |
| Resolution | 2 mm |
| Measurement uncertainty | 4 mm |
| Beam angle | <10° |
| Transmit frequency | 75 KHz |
| Measurement range | 0,3 m - 6 m |
Specifications subject to change.
| Sensor Typ i-10 | |
|---|---|
| Operating temperature | from - 40 °C to + 80 °C |
| Resolution | 3 mm |
| Measurement uncertainty | < 6 m: 3 mm; > 6 m: 6 mm |
| Beam angle | <10° |
| Transmit frequency | 50 KHz |
| Measurement range | 0,3 m - 10 m |
Specifications subject to change.
| Sensor Typ i-15 | |
|---|---|
| Operating temperature | from −40 °C to +80 °C |
| Resolution | 5 mm |
| Measurement uncertainty | < 10 m: 5 mm; > 10 m: 10 mm |
| Beam angle | < 10° |
| Transmit frequency | 41 KHz |
| Measurement range | 0,5 m - 15 m |
Specifications subject to change.
Downloads
Brochure i-Series
i-Series - Intelligent Level Sensors with integrated Transmitter
Instruction Manual i-Series
Instruction Manual for i-Series intelligent Sensors
Technical Information USB HART-Modem
Connections of HART-Modem to i-Serie Sensors
Declaration of Conformity Ex Ultrasonic Sensors i-Series
Ex Ultraschallsensoren i-Serie
Tender Specification "i-sensors"
EG Baumusterprüfbescheinigung i-Serie_1
EG Baumusterprüfbescheinigung i-Serie_1
EG Baumusterprüfbescheinigung i-Serie
EG Baumusterprüfbescheinigung i-Serie
