Débitmètre

NivuFlow Stick

Réf. article NFS0

Système de mesure mobile pour les jaugeages des cours d'eau

Le NivuFlow Stick est un système de mesure mobile pour la mesure du débit dans les eaux courantes (rivières, ruisseaux, canaux, etc.).

Erfassung des Durchflusses mit NivuFlow Stick

[Translate to Francais:] Durchflussmessung bei breitem Fluss

[Translate to Francais:] Durchflussmessung an schmalen Fluss

[Translate to Francais:] Hydrologie - einfache Abflussmessung

Einfache Durchflussmessung mit NivuFlow Stick

Le NivuFlow Stick permet des mesures de débit fiables et simples dans les rivières, les ruisseaux et les canaux.

Le système compact est facilement transportable dans n'importe quelle voiture et est prêt à l'emploi en quelques secondes. Les mesures sont faciles et intuitives grâce à une utilisation sur smartphone ou tablette. L'interface intuitive permet une utilisation instantanée, les utilisateurs qui n'ont jamais travaillé avec cet appareil peuvent immédiatement effectuer une mesure fiable et sans erreur. Le système ne contient aucune pièce mobile et ne nécessite aucun entretien. La taille et le poids de tous les composants ont été optimisés, ce qui rend la manipulation dans l'eau sûre et sans effort. Les données stockées peuvent être lues directement sur site via une connexion WLAN. Les mesures précédentes peuvent être chargées et visualisées. Les écarts dans la qualité de mesure sont signalés par le système et les informations sont toujours enregistrées dans les données. Le système est unique au monde par sa facilité d'utilisation et la rapidité avec laquelle une mesure peut être effectuée.

Enregistrement complet du profil d'écoulement
Méthode de calcul du débit selon la norme ISO 748/2007 : méthodes Mean-Section, Mid-Section
Mesure de niveau hydrostatique intégrée
Calcul entièrement automatique du débit
Communication WLAN

Utilisation basée sur un navigateur web via smartphone/tablette/ordinateur portable
Aucun logiciel supplémentaire requis
Capacité de mémorisation de 1400 points de mesure
Champ de notes de 300 caractères
Autodiagnostic des capteurs et de la qualité des mesures

Hydrologie Strömungsprofil — Grafische Darstellung der Strömungskurve in jeder Vertikalen

Principe de mesure : méthode de corrélation croisée (méthode de tracking)

La vitesse d'écoulement est mesurée par le principe de mesure ultrasonique à corrélation croisée. Grâce à cette technologie, le capteur peut mesurer les vitesses à différentes profondeurs d'eau avec une haute résolution. Cela apporte un grand avantage en ce qui concerne la durée de mesure ainsi qu'une détermination plus précise de la courbe de vitesse d'écoulement. Nos capteurs à corrélation croisée sont équipés d'une cellule de mesure de pression pour une mesure fiable du niveau.

Les traceurs (particules, minéraux ou bulles gazeuses) présents dans le milieu sont scannés par des impulsions ultrasoniques et enregistrés sous forme d'échantillon d'écho. D'autres balayages sont effectués en quelques millisecondes. La position des particules est déterminée via le temps de transit des ultrasons. La comparaison des deux signaux enregistrés permet de calculer la vitesse d'écoulement. Il en résulte un profil des vitesses d'écoulement de la surface jusqu'en profondeur.

Information Technique
Principe de mesure	Corrélation croisée par ultrasons avec mesure réelle du profil d'écoulement (vitesse d'écoulement) Hydrostatique (mesure de la profondeur par rapport à la pression atmosphérique)
Tension d´alimentation	8 piles rechargeables standard, tension nominale 1,2 V ou 8 piles AA standard, tension nominale 1,5 V
Durée de vie	12 heures en fonctionnement continu (avec des batteries de 2 650 mAh et à une température ambiante de 15 °C)
Boîtier	Indice de protection : IP67 (fermée)
Poids	environ 4,1 kg
Température de service	-20…70 °C (appareil sans piles) Il est essentiel de respecter les instructions et recommandations correspondantes des fabricants des piles ou batteries rechargeables utilisées.
Température de stockage	-30 °C…+70 °C (appareil sans piles)
Commande	Interrupteur marche/arrêt ; via Wi-Fi avec module d'affichage et de commande fourni par le client (smartphone, tablette, ordinateur portable, etc.)
Mesure de la vitesse	Plage de mesure : -1…+6 m/s Résolution : 0,001 m/s Nombre de couches de balayage : 16 max. Limites d'erreur (par couche de balayage) : < 1 % de la valeur mesurée (v > 1 m/s) < 0,5 % de la valeur mesurée + 5 mm/s (v < 1 m/s)
	Résolution : 1 mm Plage de mesure (cellule de mesure de pression) : 0…5 m Incertitude de mesure : < 0,5 % de la valeur finale
Mesure de température	Résolution : 0,1 °C Incertitude de mesure : 0,1 °C
Fréquence acoustique	3 MHz
Profondeur moyenne	au moins 3 cm au-dessus du capteur Profondeur maximale de mesure dans le milieu (profondeur d'immersion) : NivuFlow Stick NFS002 : 75 cm Tige en 3 parties NFS0 STG 3TLG : 100 cm
Mémoire de données	1400 mesures de décharge
Transmission données	via WiFi
Capteur	Capteur de vitesse d'écoulement CSM à coin avec mesure de pression

Sous réserves de modifications techniques.

Brochure | NivuFlow Stick

Télécharger fichier
PDF 3 MB

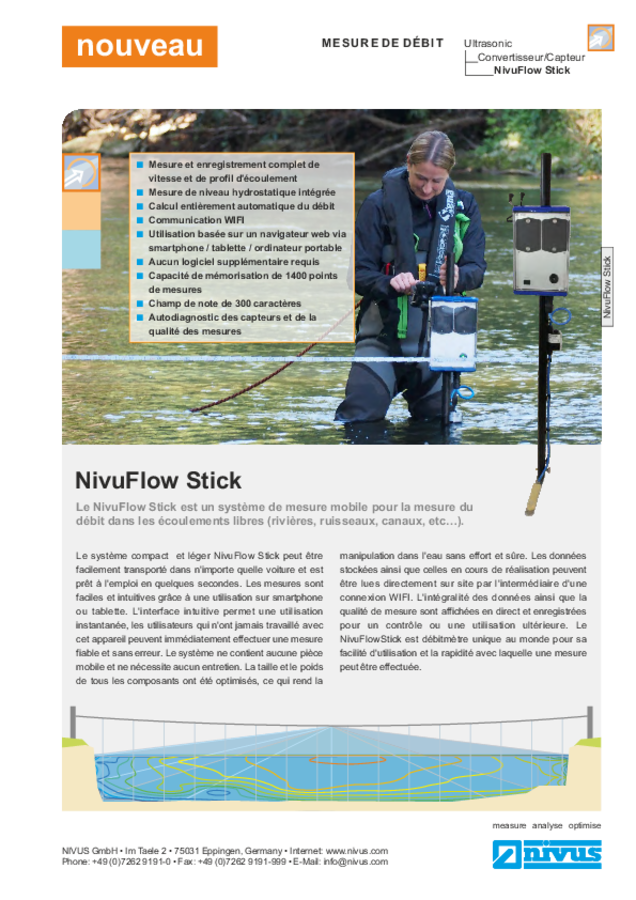

Fiche Technique NivuFlow Stick
