Capteurs de niveau
Capteurs Série-P
Réf. article NMSCapteurs ultrasons pour mesure de niveau
Les capteurs Série-P sont adaptés pour des mesures continues de niveaux d'eaux et eaux usées. Pour raccordement aux appareils d´exploitation de la série NivuMaster. Adaptés aux conditions environnantes difficiles.
![[Translate to Francais:] Ultraschallsensoren P-Serie zur Füllstandsmessung von flüssigen Medien](/fileadmin/_processed_/7/c/csm_Level-sensor-P06__1__01_eee2ac476e.jpg "[Translate to Francais:] Ultraschallsensoren P-Serie zur Füllstandsmessung von flüssigen Medien")

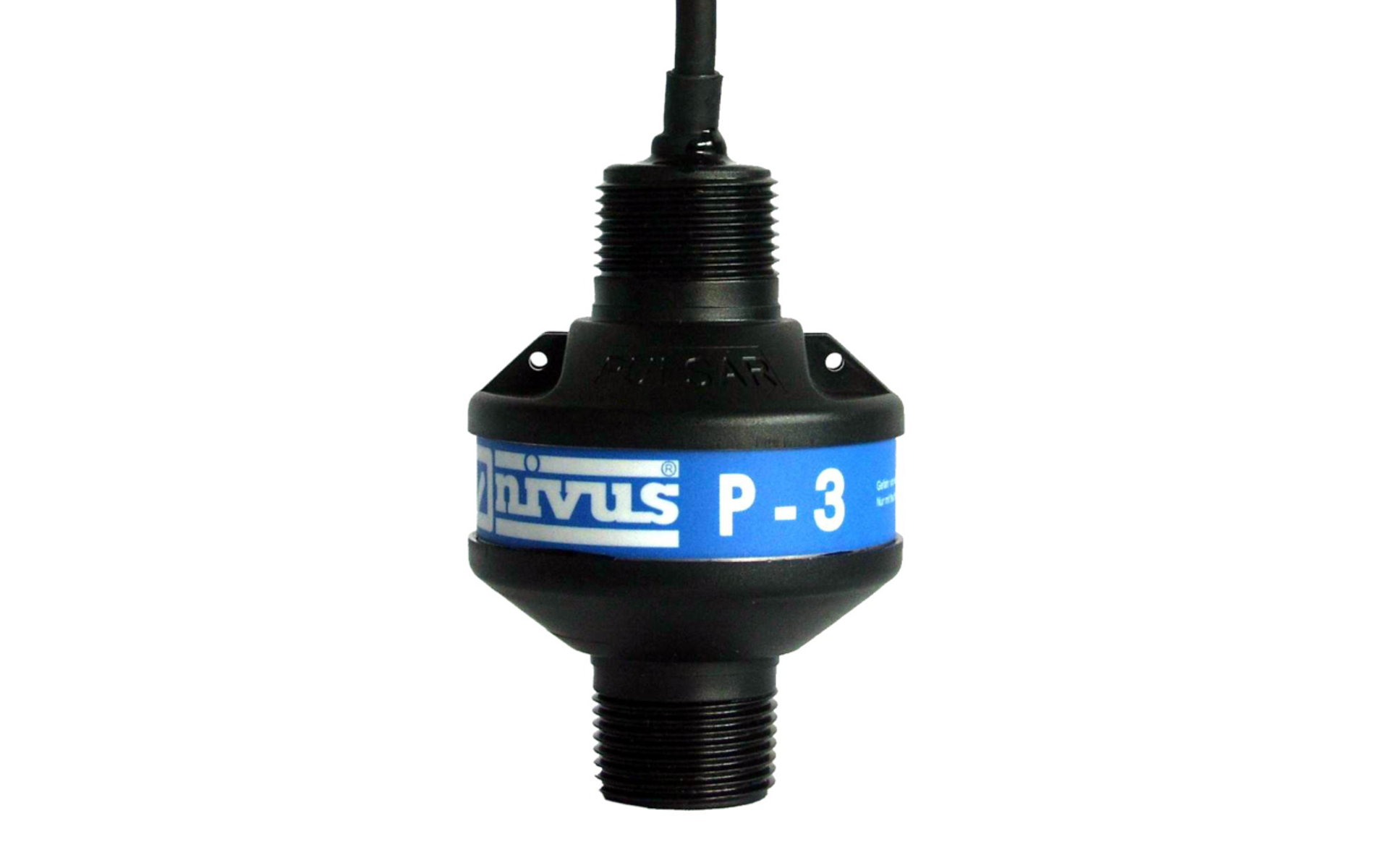

![[Translate to Francais:] P-Serie P3 Sensor, Messbereich 1,25 m – 3 m](/fileadmin/_processed_/8/9/csm_Level-sensor-P03_30a847a56f.png "[Translate to Francais:] P-Serie P3 Sensor, Messbereich 1,25 m – 3 m")

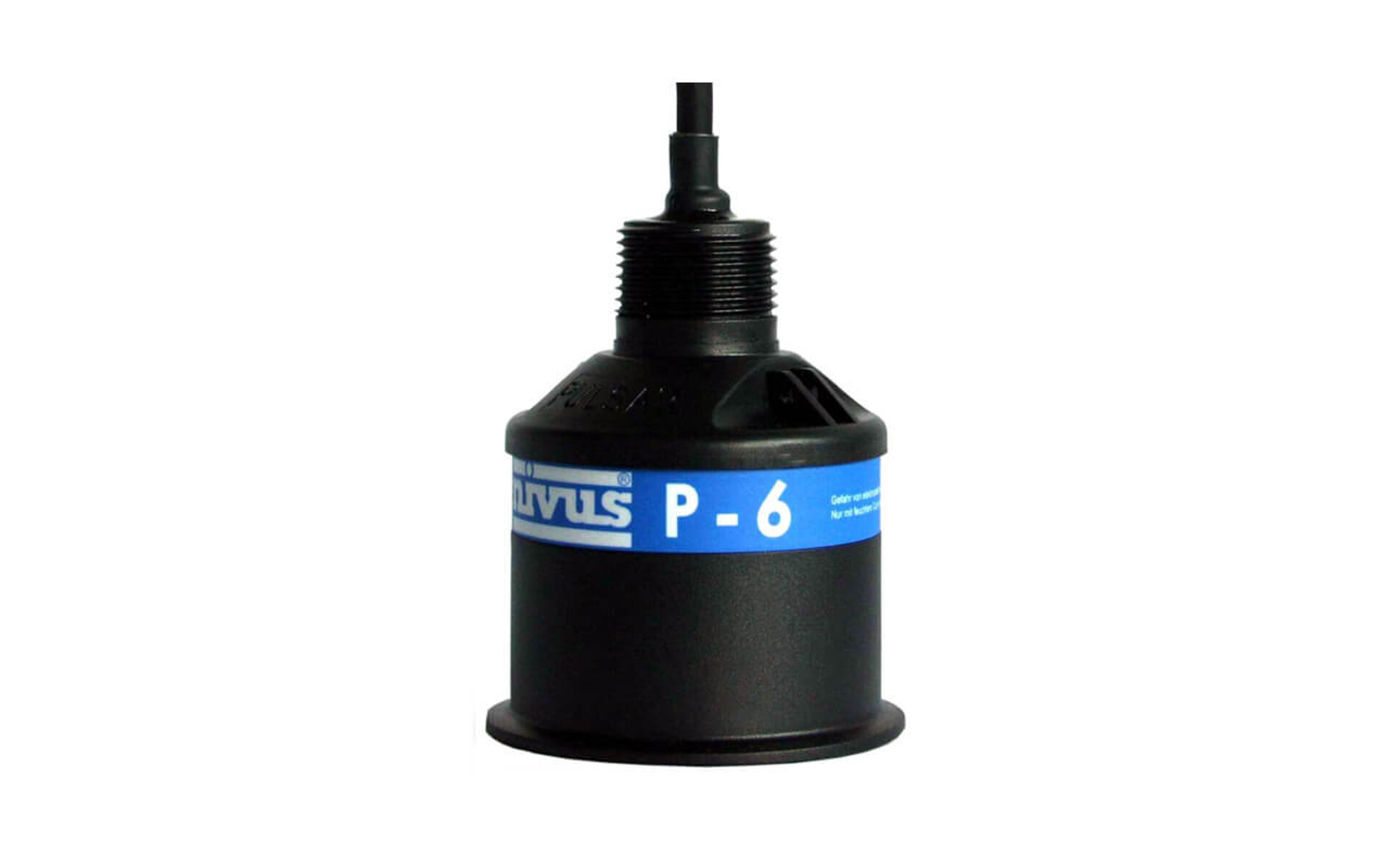

![[Translate to Francais:] P-Serie P6 Sensor, Messbereich 0,3 m – 6 m](/fileadmin/_processed_/0/a/csm_Level-sensor-P06__1__7062819a93.jpg "[Translate to Francais:] P-Serie P6 Sensor, Messbereich 0,3 m – 6 m")

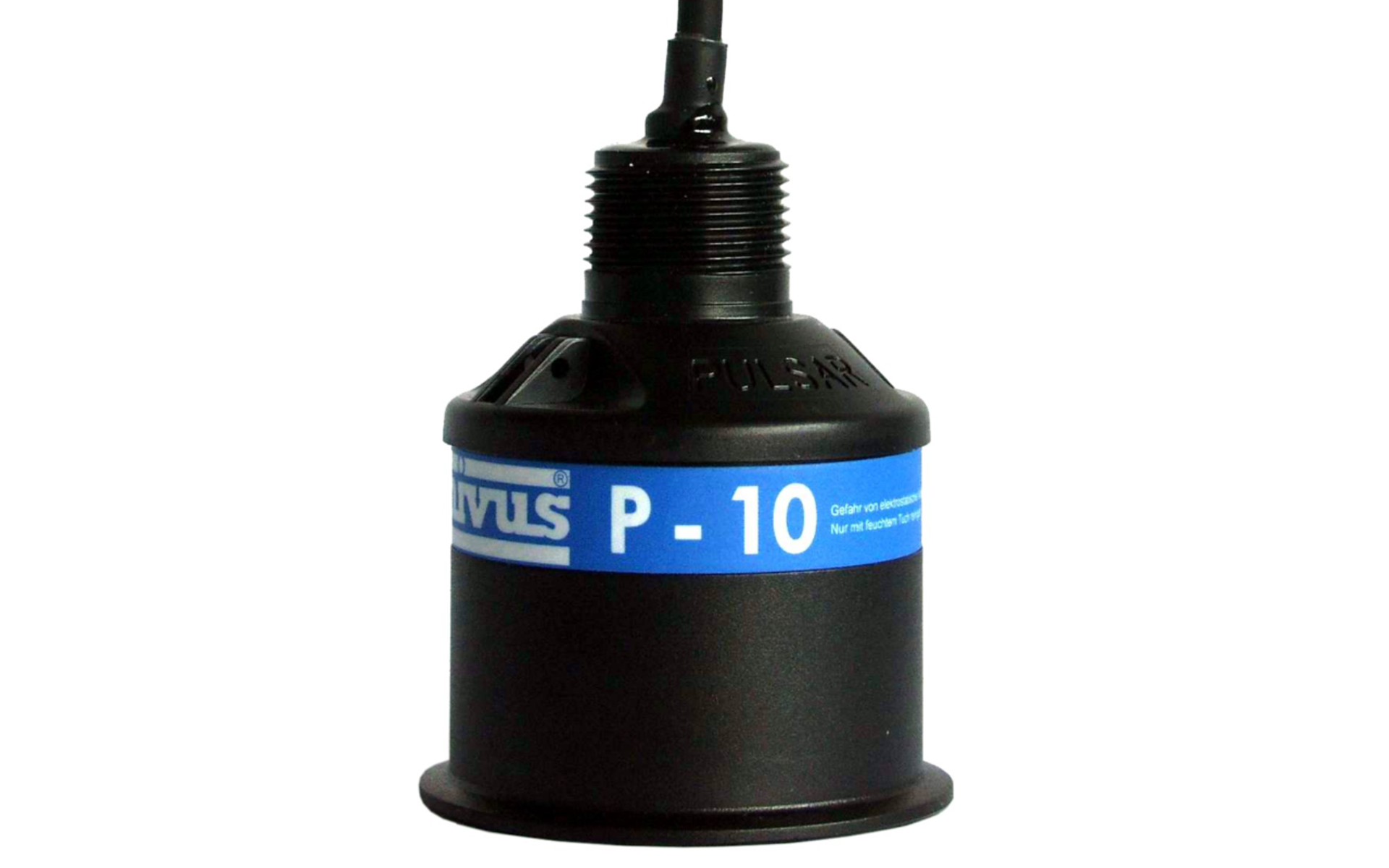

![[Translate to Francais:] P-Serie P10 Sensor, Messbereich 0,3 m - 10 m](/fileadmin/_processed_/3/9/csm_Level-sensor-P10_699783d2b3.png "[Translate to Francais:] P-Serie P10 Sensor, Messbereich 0,3 m - 10 m")

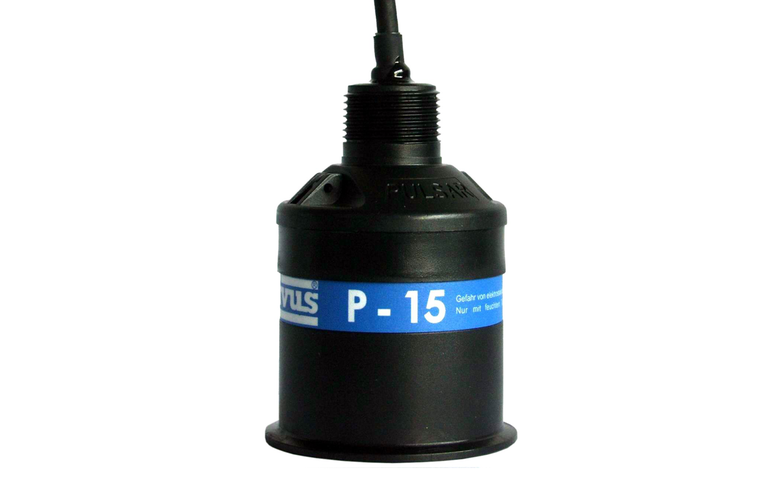

![[Translate to Francais:] P-Serie P15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/c/7/csm_Level-sensor-P15_c2ce851556.png "[Translate to Francais:] P-Serie P15 Sensor, Messbereich 0,5 m - 15 m")

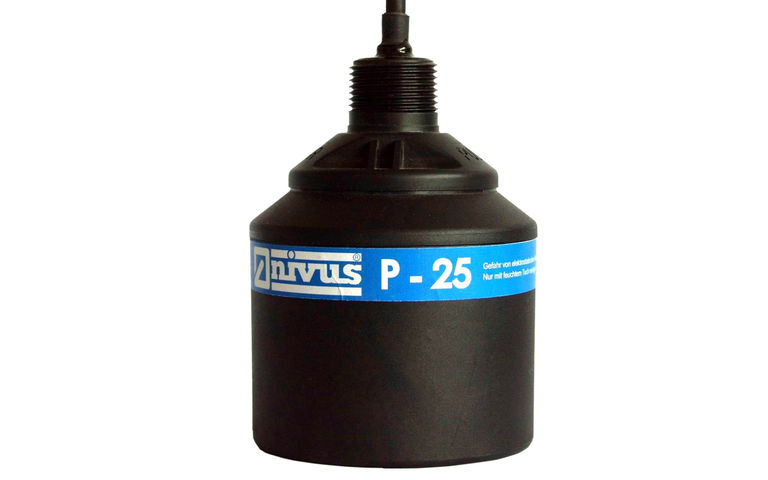

![[Translate to Francais:] P-Serie P25 Sensor, Messbereich 0,6 m - 25 m](/fileadmin/_processed_/b/2/csm_Level-sensor-P25_520978ef54.png "[Translate to Francais:] P-Serie P25 Sensor, Messbereich 0,6 m - 25 m")

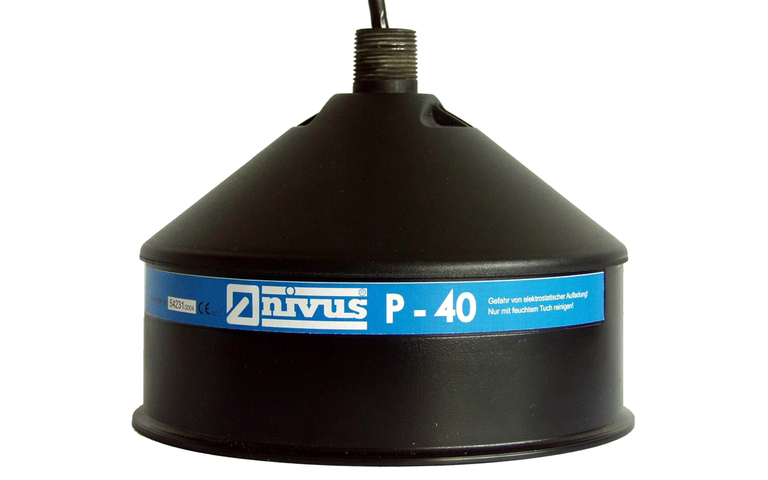

![[Translate to Francais:] P-Serie P40 Sensor, Messbereich 1,2 m - 40 m](/fileadmin/_processed_/1/1/csm_Level-sensor-P40_dc4bbb6d2d.png "[Translate to Francais:] P-Serie P40 Sensor, Messbereich 1,2 m - 40 m")
![[Translate to Francais:] Ultraschallsensoren P-Serie zur Füllstandsmessung von flüssigen Medien](/fileadmin/_processed_/7/c/csm_Level-sensor-P06__1__01_467e514ddb.jpg "[Translate to Francais:] Ultraschallsensoren P-Serie zur Füllstandsmessung von flüssigen Medien")
![[Translate to Francais:] P-Serie P3 Sensor, Messbereich 1,25 m – 3 m](/fileadmin/_processed_/8/9/csm_Level-sensor-P03_4c798f49b9.png "[Translate to Francais:] P-Serie P3 Sensor, Messbereich 1,25 m – 3 m")
![[Translate to Francais:] P-Serie P6 Sensor, Messbereich 0,3 m – 6 m](/fileadmin/_processed_/0/a/csm_Level-sensor-P06__1__e75d61bb92.jpg "[Translate to Francais:] P-Serie P6 Sensor, Messbereich 0,3 m – 6 m")
![[Translate to Francais:] P-Serie P10 Sensor, Messbereich 0,3 m - 10 m](/fileadmin/_processed_/3/9/csm_Level-sensor-P10_a275bbf193.png "[Translate to Francais:] P-Serie P10 Sensor, Messbereich 0,3 m - 10 m")
![[Translate to Francais:] P-Serie P15 Sensor, Messbereich 0,5 m - 15 m](/fileadmin/_processed_/c/7/csm_Level-sensor-P15_1ff973a7e1.png "[Translate to Francais:] P-Serie P15 Sensor, Messbereich 0,5 m - 15 m")
![[Translate to Francais:] P-Serie P25 Sensor, Messbereich 0,6 m - 25 m](/fileadmin/_processed_/b/2/csm_Level-sensor-P25_9eb082b56a.png "[Translate to Francais:] P-Serie P25 Sensor, Messbereich 0,6 m - 25 m")
![[Translate to Francais:] P-Serie P40 Sensor, Messbereich 1,2 m - 40 m](/fileadmin/_processed_/1/1/csm_Level-sensor-P40_7226b8367a.png "[Translate to Francais:] P-Serie P40 Sensor, Messbereich 1,2 m - 40 m")
- Mesure sans contact, de ce fait quasiment sans maintenance
- Utilisation polyvalente grâce à des plages de mesure de 0,07 à 40 m
- Protection IP 68
- Agrément ATEX pour zones Ex 0 et 1
- Alarme d´inondation possible
- Résistant à l´humidité, environnements agressifs et aux fortes amplitudes thermiques
Les capteurs ultrasonores avec compensation de température intégrée à raccorder aux appareils d´exploitation de la série NivuMaster offrent de nombreuses possibilités pour la mesure de liquides et solides.
Indépendamment de la plage de mesure ou de l´application, les capteurs livrent, même dans des réservoirs étroits, des mesures précises et fiables. Des échos parasites engendrés par des obstacles situés en périphérie n´influencent quasiment pas. Ils sont automatiquement masqués. Les capteurs sont disponibles avec un filetage 1" ou en version bride selon DIN et s´installent facilement.
Applications typiques des capteurs de la série P
- Mesures de niveaux d'eaux et d'eaux usées
- Mesures de débit en canaux ouverts et déversoirs
- Mesures de niveau en conteneurs
- Mesures de différence sur dégrilleur
- Contrôle de la puissance des pompes en station de pompage
Données techniques
| Généralités | |
|---|---|
| Connexion process | 1"BSP/NPT Standard |
| Evaluation de l´écho | Automatique et adaptive, suppression de l´écho parasite |
| Longueurs de câble | 5, 10, 20, 30, 50 ou 100 m; autres longueurs sur demande |
| Agrément Ex | II 2GD Ex m II T6 II 1GD Ex ia IIC T6 |
| Degré de protection | IP68 (5 bars) |
| Matériau boîtier | Valox 357 PBT, PVDF (option) |
Sous réserves de modifications techniques.
| Optionen | |
|---|---|
| Jupe de submersion |
|
| Type de bride | Brides DIN DN80 / DN100 / DN150 / DN200, ANSI 3" / 4" / 6" / 8", (uniquement pour P-6, P-10 et P-15) |
| Matériau boîtier | PVDF pour milieux agressifs, maxi 70 °C (pour P-6, P-10 et P-15) |
| Revêtement de la face émettrice | Mousse pour matériaux en vrac poussiéreux (pour P-6, P-10 et P-15) |
Sous réserves de modifications techniques.
| P-M3 | |
|---|---|
| Précision de mesure | 1 mm |
| Résolution | 0,5 mm |
| Angle de réflexion | <10° |
| Température de service | −30 °C à +95°C (zone Ex −30°C à +75°C) |
| Fréquence d'émission | 125 kHz |
| Plage de mesure | 0,07 m - 2,4 m |
Sous réserves de modifications techniques.
| P-3 | |
|---|---|
| Fréquence d'émission | 125 kHz |
| Précision de mesure | +/− 0,25 % de la plage de mesure actuelle |
| Résolution | 2 mm |
| Angle de réflexion | <10° |
| Température de service | −30°C à +95°C (Ex-Zone −30°C à +75°C) |
| Plage de mesure | 0,125 m - 3 m |
Sous réserves de modifications techniques.
| P-6 | |
|---|---|
| Fréquence d'émission | 75 kHz |
| Précision de mesure | +/− 0,25 % de la plage de mesure actuelle |
| Résolution | 2 mm |
| Angle de réflexion | <10° |
| Température de service | −40 °C à +90 °C (Ex-Zone −40 °C à +75 °C) |
| Plage de mesure | 0,3 m - 6 m |
Sous réserves de modifications techniques.
| P-S6 | |
|---|---|
| Résolution | 2 mm |
| Précision de mesure | +/− 0,25 % de la plage de mesure actuelle |
| Angle de réflexion | < 10° |
| Température de service | −40 °C à +90 °C (Ex-Zone −40 °C à +75 °C) |
| Fréquence d'émission | 50 kHz |
| Plage de mesure | 0,2 m - 6 m |
Sous réserves de modifications techniques.
| P-10 | |
|---|---|
| Fréquence d'émission | 50 kHz |
| Précision de mesure | +/− 25% de la plage de mesure actuelle |
| Résolution | 2 mm |
| Angle de réflexion | <10° |
| Température de service | −40 °C à +90 °C (Ex-Zone −40 °C à +75 °C) |
| Plage de mesure | 0,3 m - 10 m |
Sous réserves de modifications techniques.
| P-15 | |
|---|---|
| Précision de mesure | +/− 0,25 % de la plage de mesure actuelle |
| Fréquence d'émission | 50 kHz |
| Résolution | 2 mm |
| Angle de réflexion | < 10° |
| Température de service | −40 °C à +90 °C (Ex-Zone −40 °C à +75 °C) |
| Plage de mesure | 0,5 m - 15 m |
Sous réserves de modifications techniques.
| P-25 | |
|---|---|
| Précision de mesure | +/− 0,25 % de la plage de mesure actuelle |
| Résolution | 2 mm |
| Angle de réflexion | < 10° |
| Température de service | −40 °C à +90 °C (Ex-Zone −40 °C à +75 °C) |
| Fréquence d'émission | 30 kHz |
| Plage de mesure | 0,6 m - 25 m |
Sous réserves de modifications techniques.
| P-40 | |
|---|---|
| Précision de mesure | +/− 0,25% de la plage de mesure actuelle |
| Résolution | 2 mm |
| Angle de réflexion | < 7° |
| Température de service | −40 °C à +90 °C (Ex-Zone −40 °C à +75 °C) |
| Fréquence d'émission | 20 kHz |
| Plage de mesure | 1,2 m - 40 m |
Sous réserves de modifications techniques.
Téléchargements

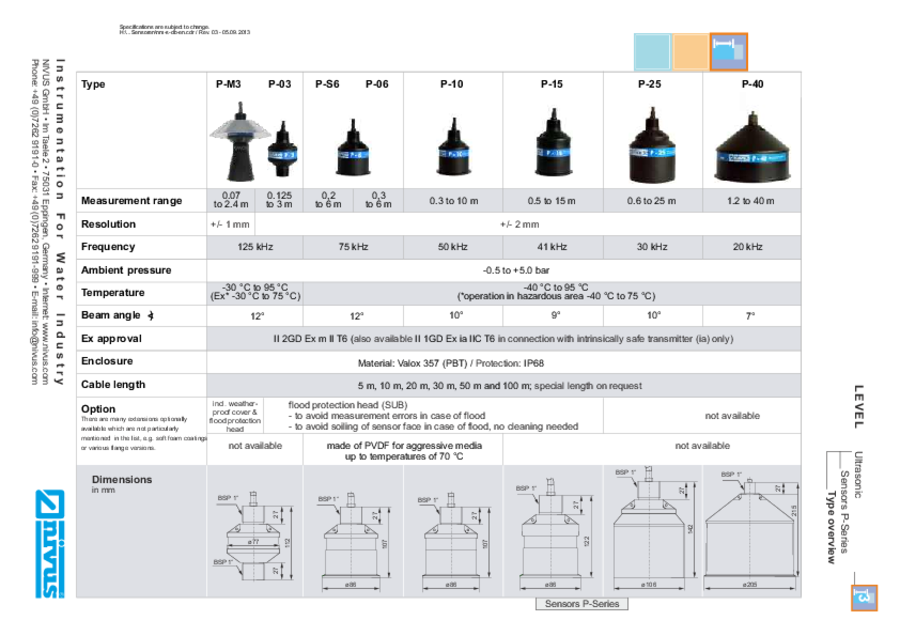

Data Sheet P-Series
