Controlador de caudal

NivuFlow 750

N° de pieza NF7

Medición de Caudal mediante Correlación Cruzada

Para medición de caudal ultrasónica para medios ligera a altamente sucios, en cañerías parcial y totalmente llenas y canales. Los mejores resultados posibles incluso en condiciones difíciles.

Sistema de medición de caudal al más alto nivel técnico

  • Caudalímetro de muy preciso mediante el uso del método de correlación cruzada ultrasónica.
  • También se puede usar en las aplicaciones más dificiles.
  • Medición del perfil de velocidad de flujo, hasta 32 velocidades individuales por sensor.
  • Modelos de flujo cientificamente desarrollados integrados.
  • Conexión en todo el mundo para configuración, mantenimiento, transferencia de datos y servicio.
  • Funciones de diagnóstico extendidas para una puesta en marcha rápida y segura.
  • Auto monitoreo y auto diagnóstico con salida de estado en de acuerdo con NAMUR NE 107
  • Operación en ciclo para medición autónoma.
  • Combinación de varias mediciones parciales con diferentes métodos de medición en una única medición.

Innovación, confiabilidad y máxima precisión

Junto con los sensores, el NivuFlow 750 forma un sistema estacionario de medición de caudal continuo y control de caudal para medios ligera a altamente contaminados de varias composiciones

Se utiliza en tuberías total y parcialmente llenas, canales y ductos de variadas geometrías y dimensiones. El transductor puede medir en hasta 3 puntos distintos con hasta 81 sensores de velocidad diferentes.



Aplicaciones típicas

  • Plantas de tratamiento de aguas residuales
  • Redes de canales
  • Estructuras de vertido
  • Redes de aguas residuales industriales
  • Medición para facturación
  • Tomas de agua
  • Líneas de desagüe
  • Barros de recirculación
  • y otros

El sensor justo para cada aplicación

Una variada selección de diseño de sensores está disponible para medición de velocidad y nivel de flujo en ductos, tuberías y canales, de tamaños desde muy pequeños hasta de varios metros de dimensión: Sensores de velocidad de flujo con y sin medicion de nivel integrada como también medidores de nivel ultrasónico.

Sensores de alta resistencia diseñados en PEEK montados en placas de Hastelloy o en Titanio con cables protegidos con FEP soportan medios altamente agresivos y corrosivos



Beneficios

  • Sensores con absolutamente estable punto cero y libres de desvio
  • Bajos costos de montaje mediante accesorios de montaje correctos
  • Instalación en condiciones de proceso
  • Variadas formas de construcción garantizan la mejor solución para cada aplicación
  • Señal digital de transmisión para conexiones libres de error a largas distancias
  • Aprobación Ex Zone 1

Ejemplo de aplicación

Estaciónes de bombeo

  •  Adaptación rápida y fácil a todos los materiales de tubería
  • Sin cortar ni desmantelar las tuberías existentes
  • Precisa y confiable medición desde medios ligeramenta contaminados hasta barros

Sección de medición controlada

  • Medición y control de transferencia de volumenes en plantas de tratamiento de aguas de lluvias
  • Confiable y precisa medición de descargas nocturnas, en clima seco y con lluvia
  • Algoritmos inteligentes de control para detección de inundación, cierre rápido y descarga libre y automática
  • Integración simple en sistemas complejos de alcantarillado

Medición para facturación

  • Equipos para puntos de medición con facturación calibrada y certificada, por ejemplo efluentes industriales
  • Alta precisión con sistemas de multiples caminos con hasta 288 precisamente posicionadas velocidades de flujo en el perfil hidráulico
  • Medicion con punto cero estable y libre de desvio sin interferencia de películas de grasa, etc.

Múltiples sitios de medición

  • Combinación de diferentes métodos de medición en sitios complejos
  • Capacidad de multiples puntos de medición
  • Opción de integración hasta 81 sensores de medición de velocidad
  • Modbus en todos los transmisores NivuFlow

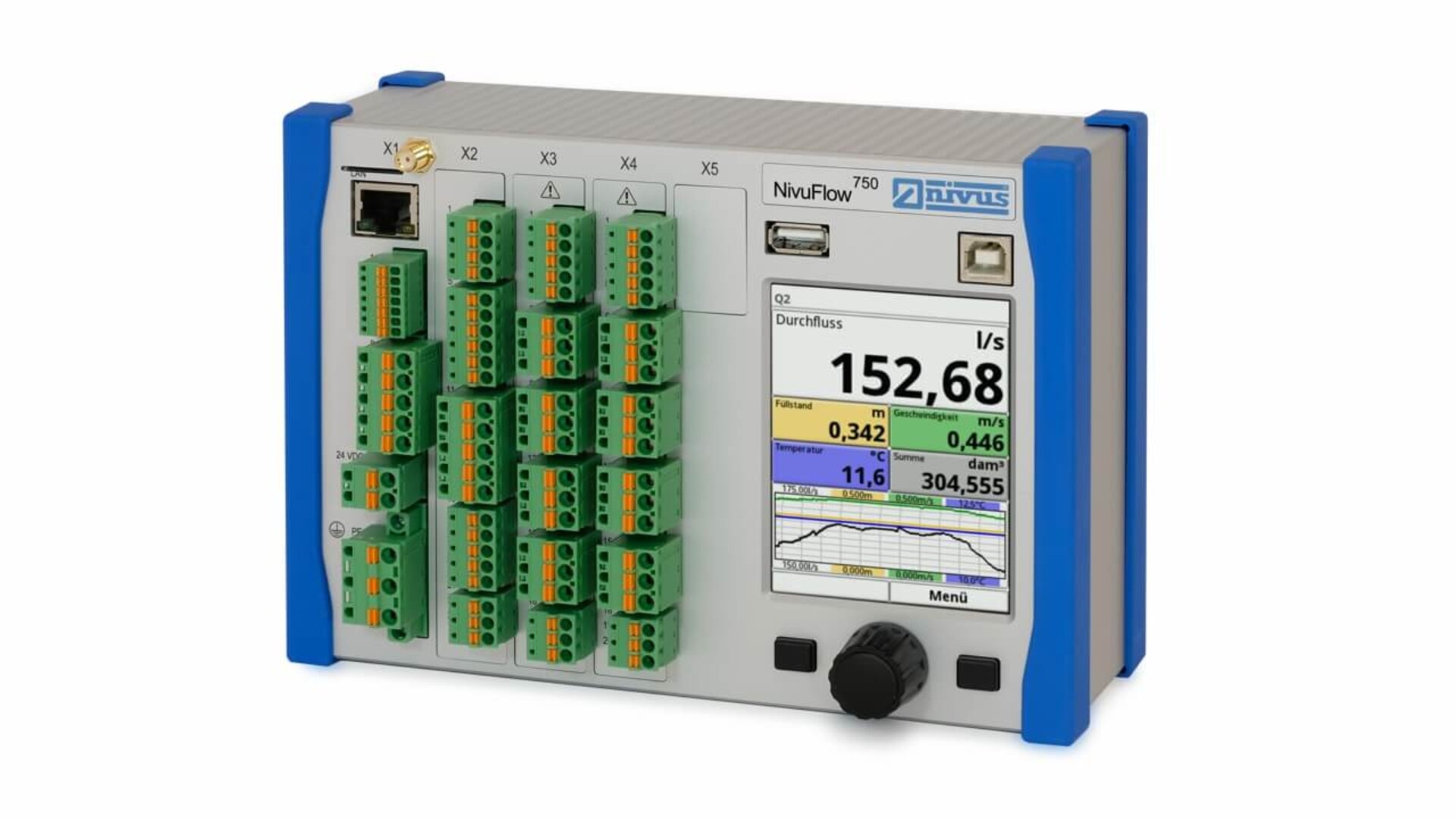

NivuFlow 750 - Transmisor universal

La operación intuitiva a una mano con la pantalla con alto brillo y a color, permiten una rápida, sencilla y eficiente configuración en el sitio. No se requiere software ni equipos extra.

Los últimos modelos númericos integrados dan una más precisa, estable y confiable determinación de flujos incluso en condiciones de medición muy difíciles. El perfil de flujo 3D es calculado en tiempo real y es reproducible y verificable en la pantalla del equipo. Los factores que influencian los resultados, como formas del canal, comportamientos de descarga y rugosidad son consideradas en el cálculo de flujo.

Además de la versión compacta para carril DIN, está disponible un dispositivo de campo resistente a la intemperie con protección hasta IP68 y suficiente espacio de conexión para su instalación en exteriores.


Monitoreo y autodiagnóstico del sensor

Un integrado y totalmente automático algorítimo de evaluación y chequeo continuo para requerimientos de  de mantenimiento o una revisión necesario del sistema de medición.

Diagnóstico y evaluación de estado conforme con Namur NE 107 informa al operados acerca de mantenimiento, uso, daños, o sin funcionamiento así como sedimentación o derrames en el punto de medición.
Los estados del sensor está clasificado de acuerdo al protocolo Namur NE 107, son mostrados en el display gráfico usando codificación de colores y símbolos Namur definidos. Pueden ser transmitidos via Modbus, modem integrado y systema de manejo de alarma como así también salidas de mensaje de error.

Sensor en funcionamiento

  • Medición funcional y confiable de acuerdo a las especificaciones

Mantenimiento requerido

  • Comportamiento del sensor erratico (incrustaciones, perturbaciones frente al sensor)
  • Hay medición, pero debe ser revisada

Sensor fuera de la especificación

  • Desgaste
  • Daño
  • Inminente falla en la medición

Sensor no funcionando

  • Daño mecánico
  • Daño eléctrico
  • Desgaste masivo
  • Destrucción del sensor

Medición de Caudal IoT lista

  • Data logger incorporado para alta seguridad en los datos con gran capacidad de almacenamiento
  • Los datos guardados puede ser leidos en cualquier momento, usando conectividad global integrada
  • Operación y parametrización online (control remoto).
  • Rápido y comprensivo diagnóstico remoto de todo el punto de medición
Datos técnicos
General
Fuente de alimentación

100...240 V AC, -15 % / +10 %, 47...63 Hz o 10...35 V CC

Conexión de la alimentación eléctrica
  • CA: regleta de bornes de resorte enchufable y atornillable
  • CC/DL: regleta de bornes de resorte enchufable
Potencia eléctrica máxima
  • AC: 30 VA
  • DC: 20 W
Consumo eléctrico típico
  • 1x POA-VxU1 + 1x i-Sensor + 1 Relé activado + 1x iXT
  • 230 V CA: 14 VA / 6,8 W
  • 24 V CC: 6,2 W
Carcasa

Carril de sombrero

  • Material: aluminio y plástico
  • Peso: aprox. 1300 g

Carcasa de campo

  • Material: poliamida PA / policarbonato PC
  • Peso: aprox. 4.000 g (incl. NF750 e iXT0 211)
Protección

Carril superior

  • IP20

Carcasa de campo

  • IP67 (opción IP68)
Condiciones de funcionamiento
  • Clase de protección I
  • Categoría de sobretensión II
  • Grado de contaminación 2
Altitud de funcionamiento

Unidad de CA para uso en altitudes de hasta 3000 m sobre el nivel del mar. Para tensiones de relé >150 V, el uso está restringido a altitudes de hasta máx. 2000 m sobre el MSL (unidades de CA y CC)

Temperatura operativa
  • DC: -20...+70 °C
  • AC: -20...+65 °C
Temperatura de almacenamiento

-30°C ... +80°C

Temperatura ambiente máxima para la instalación y el funcionamiento

+50 °C

Humedad máx.

80%, sin condensación.

Pantalla
  • Pantalla gráfica TFT en color legible a la luz del día
  • 240x320 píxeles
  • 65536 colores
Parametrización / Programación

Menú mediante pulsador giratorio y dos teclas de función, en inglés, alemán, francés, italiano, español, portugués, sueco, danés, finlandés, polaco, húngaro, rumano, checo, ruso, coreano y chino.

Conexión
  • General: Bloque de terminales de resorte enchufado
  • Fuente de alimentación de CA: Enchufado y atornillado en el bloque de terminales de resorte
Entradas
  • 1x 4...20 mA para nivel externo (sonda de 2 hilos)
  • 1x 4...20 mA para nivel externo (sonda de 2 hilos; HART)
  • 1x RxTx-Bus para sensor activo aire-ultrasonido NIVUS (OCL)
  • 1x (sólo para Tipo S1/G1), 4x (sólo para Tipo SR/GR) o 7x (sólo para Tipo M3/G3/M9/G9) 0/4...20 mA con resolución de 12 bits para nivel externo, consigna de regulación externa y memorización de datos de aparatos externos, precisión±0.. 4 % del rango del valor medido (20 mA), carga 91 Ohm
  • 2x (sólo para Tipo S1/G1), 7x (sólo para Tipo SR/GR) o 10x (sólo para Tipo M3/G3/M9/G9) entrada digital
  • 1x (sólo para Tipo S1/G1/SR/GR), 1...3x (sólo para Tipo M3/G3) o 3x (sólo para Tipo M9/G9) sensores de velocidad (POA, CS2 o EBM + CSM) o iXT o MPX conectable
Salidas
  • 2x (sólo para tipo S1/G1) ó 4x (sólo para tipo SR/GR/M3/G3/M9/G9) 0/4...20 mA, carga 500 Ohm, resolución 12 bit, precisión mejor que ±0,1 % a 20 °C (mejor que ±0,4 % a -20...+70 °C)
  • 1x relé biestable (SPDT) (sólo para tipo S1/G1/SR/GR), cargable hasta 230 V AC / 2 A (cos j 0. 9), corriente de conmutación mínima 100 mA
  • 1x (sólo para Tipo S1/G1), 4x (sólo para Tipo SR/GR) o 6x (sólo para Tipo M3/G3/M9/G9) relé (SPDT), cargable hasta 230 V AC / 2 A (cos j 0,9), corriente de conmutación mínima 10 mA
Controlador

1x regulador de 3 niveles, control de cierre rápido, posición ajustable de la válvula de corredera en caso de error (regulador sólo disponible para los tipos SR/GR/M3/G3/M9/G9)

Memoria de datos
  • 1,0 GB interno, para parametrización/programación y copia de seguridad de mediciones para aprox. 570.000 conjuntos de datos (marcas de tiempo);
  • puede leerse a través de la memoria USB frontal
Ciclo de almacenamiento

De 30 segundos a 15 minutos

Comunicación
  • Modbus TCP a través de redes (LAN/WAN)
  • Modbus RTU a través de RS485 o RS232
  • SMTP/FTP/HTTP
  • 2G/3G/4G a través de módem de radiocomunicaciones integrado (sólo con Tipo G1/GR/G3/G9)

Las especificaciones están sujetas a cambios.
