Mesure de débit en grande conduite

Applications industrielles - Centrales électriques


Application

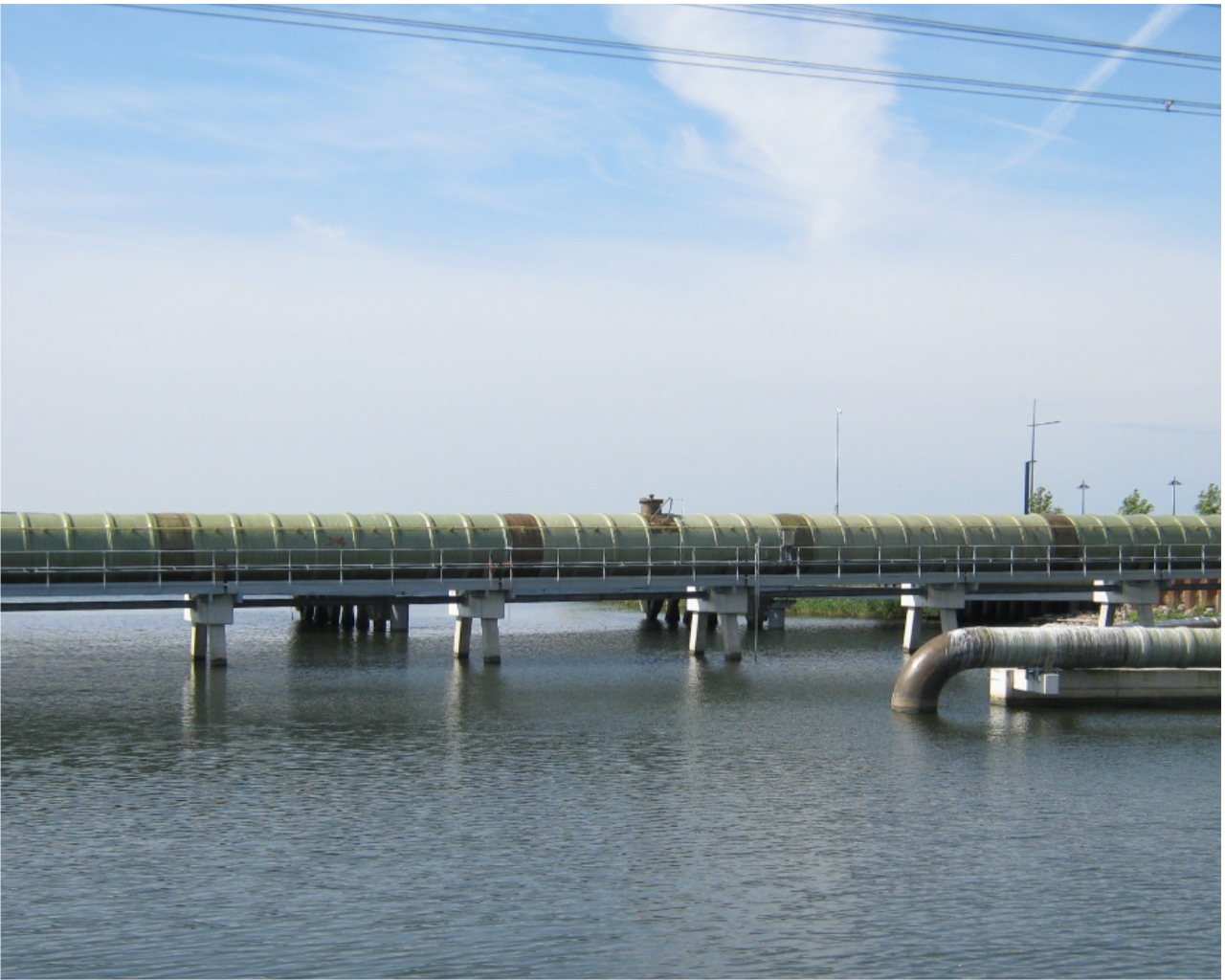

  • Conduite DN 2400 en fibres de verre enroulées
  • Remplissage partiel
  • Eau de refroidissement (eau de mer) avec un débit maxi de 60,00³/h à partir de la centrale électrique

Données de mon application

  • Acquisition précise du débit pour des vitesses d´écoulement allant jusqu´à 6 m/s
  • Conduite en matiére synthétique, ne doit pas être percée

Solution

  • Un convertisseur de débit fixe de type OCM Pro CF dans un boîtier montage mural, associé à un capteur de vitesse performant de type CS2 fonctionnant selon le principe de mesure par corrélation d´échos, a été retenu.

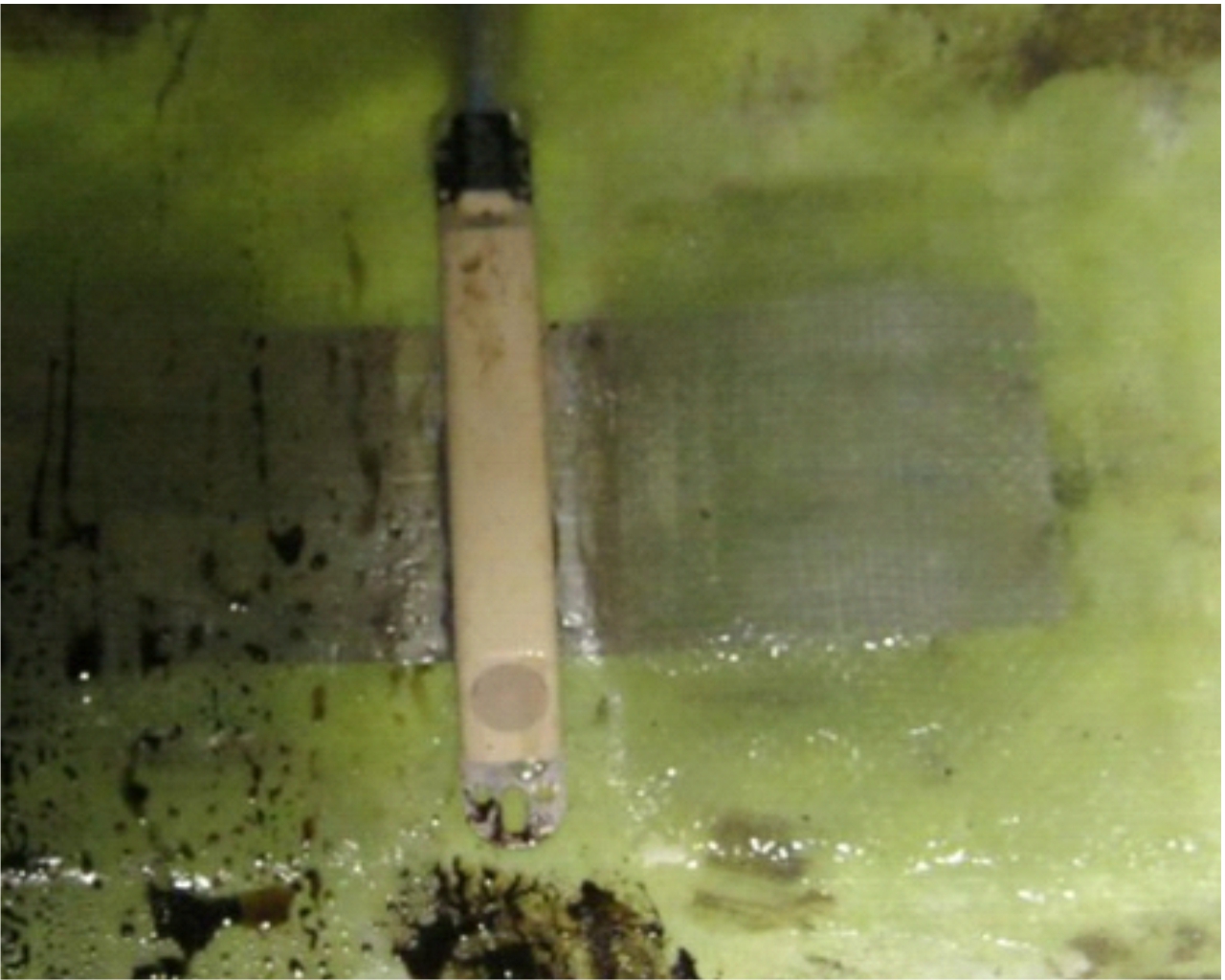

  • Le capteur a été fixé sur le radier de la conduite à l´aide d´une plaque de montage et d´une colle spéciale à base de résine synthétique.
  • Une mesure de niveau externe par ultrasons composée d´un NivuMaster L2 et d´un capteur P10 a été installée comme acquisition de hauteur redondante.

Avantages

  • Frais de montage insignifiants
  • Mesure stable et fiable dans toutes plages de mesure
