Mesure de débit avec tôle de retenue

STEP - Aire de déversement


Application

  • Conduite en acier inox DN 400
  • Remplissage partiel
  • Parcours de mesure restreint
  • Faibles débits nocturnes

Données de mon application

  • Réalisation d´une mesure de sortie pour relayer le calcul forfaitaire réalisé via la mesure d´entrée et réduire les coûts
  • Collecte fiable et précise des faibles débits de nuit
  • Réduire au maximum les coûts pour l´installation d´une mesure

Solution

  • Cette mesure sera gérée par un OCM Pro CF.
  • La conduite d´évacuation vers le milieu naturel a été maintenu. A présent elle sert de parcours de mesure.

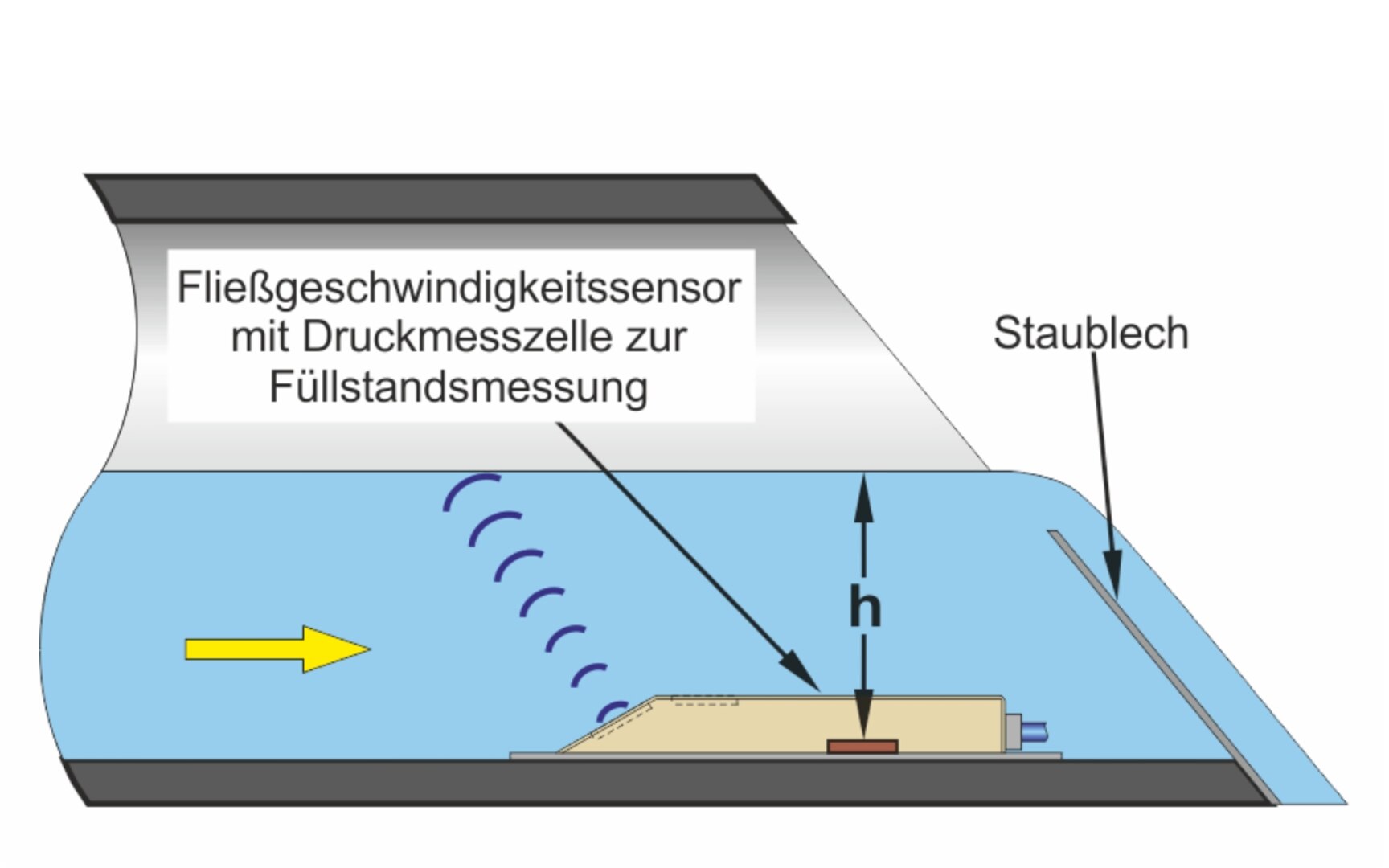

  • Pour réaliser la mesure de niveau, un capteur de vitesse avec cellule de mesure intégrée a été mis en place à l ´aide d´un système de montage sur conduite.
  • Afin de quantifier également les faibles débits, une tôle de retenue a été aménagée générant ainsi une hauteur d´eau minimale constante.

Avantages

  • Aucune modification de l´ouvrage nécessaire
  • Fixation du capteur sans perçage ou autre
  • Importante dynamique de mesure entre le débit de nuit et de temps pluvieux
