Wymiana uszkodzonych przepływomierzy EMG (elektromagnetycznych)
Oczyszczalnie ścieków - Dopływy
Aplikacja
- Rura żeliwna o średnicy 700 mm
- W pełni wypełniony
- Uszkodzenie istniejącego pola elektromagnetycznego w rurociągu
Zdefiniowanie problemów
- Ekonomiczna instalacja nowego pomiaru przepływu
- Wadliwe pole elektromagnetyczne nie powinno być usuwane, jeśli to możliwe (koszty)
- Brak przerw w uruchomionych procesach
Rozwiązania
- Zastosowano przetwornik stałego pomiaru przepływu typu OCM Pro w połączeniu z rurowym czujnikiem prędkości przepływu wykorzystujący ultradźwiękową metodę korelacji krzyżowej z cyfrowym rozpoznaniem wzoru echa.

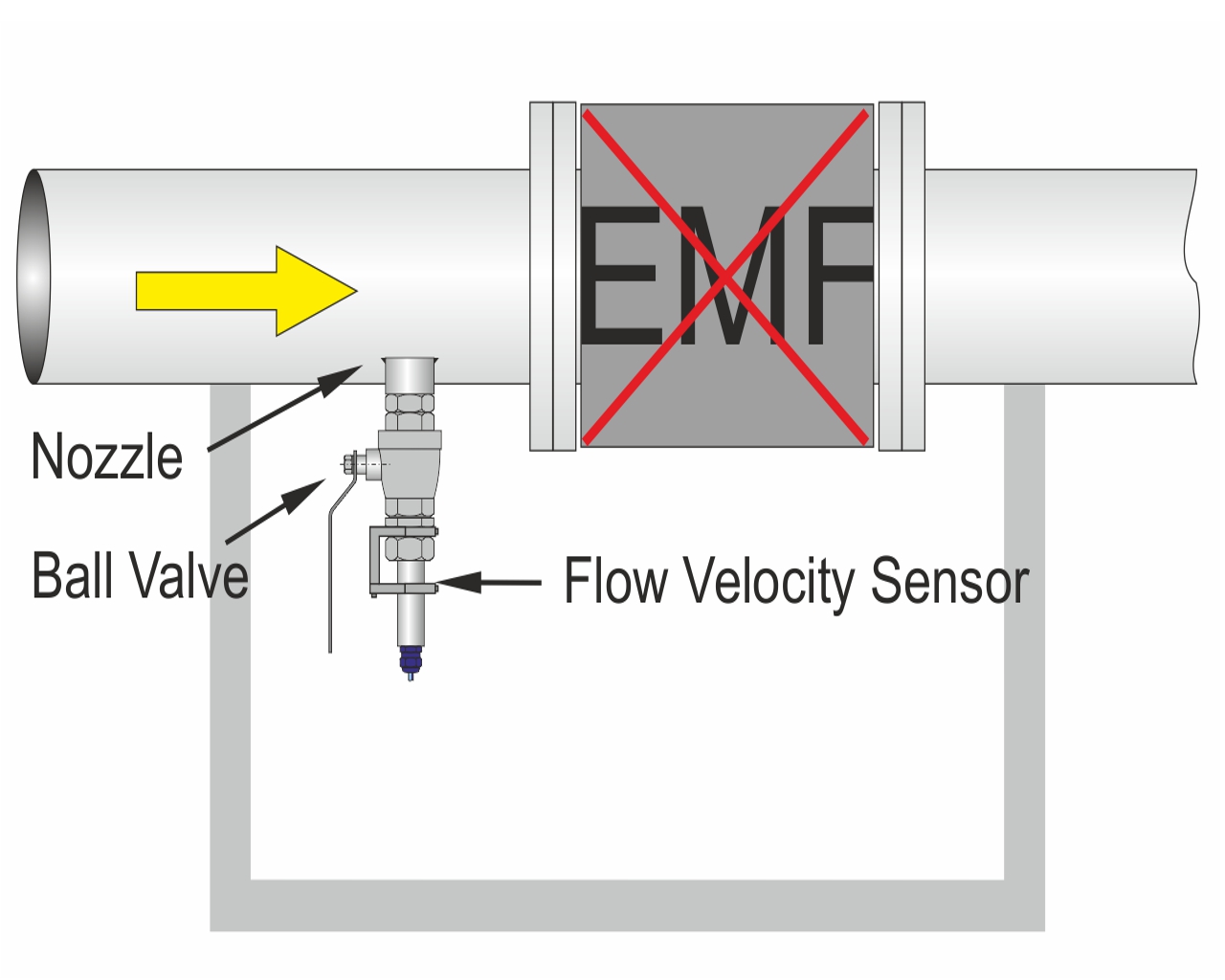

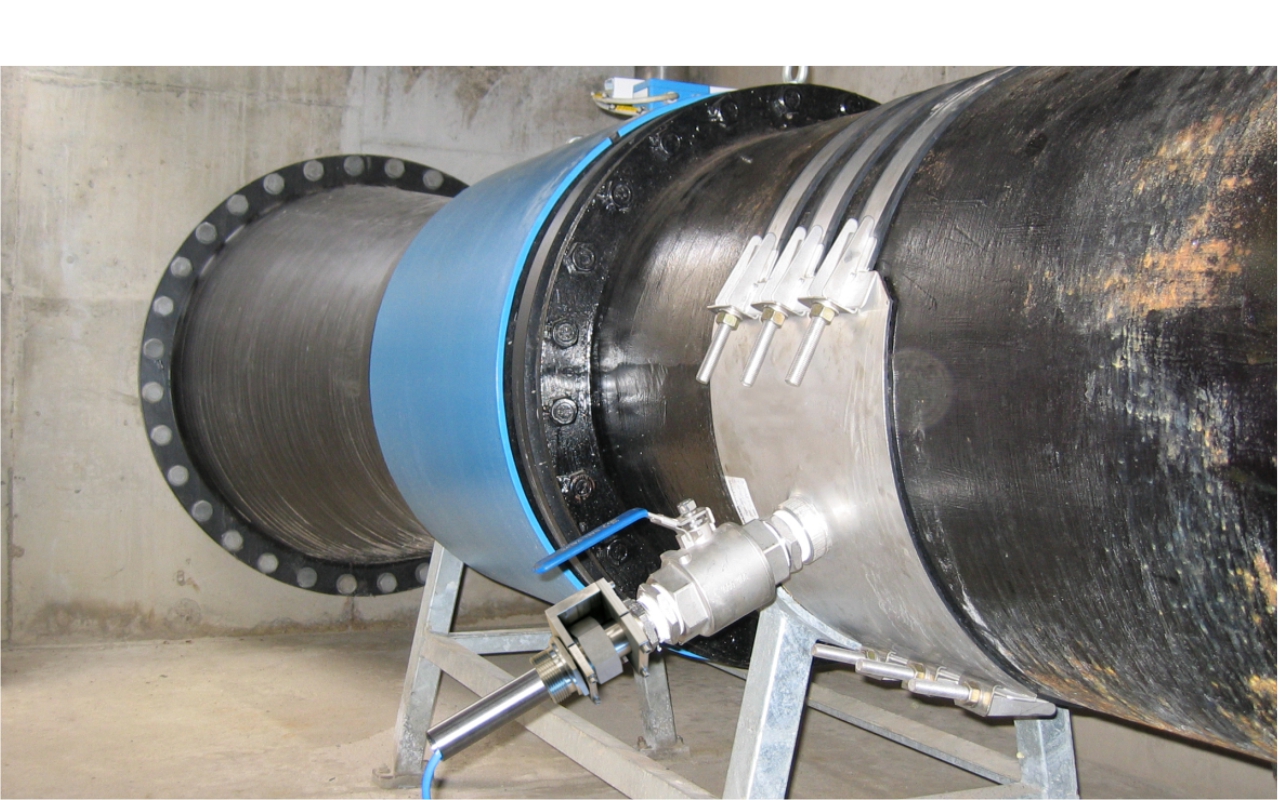

- Przed uszkodzonym EMG na rurociągu zamocowano system zaciskowy z dyszą i zaworem kulowym.
- W rurze wywiercony został otwór przez króciec systemu zaciskowego, który następnie służy do wkręcania czujnika.
Korzyści
- Szybka i łatwa modernizacja w bardzo krótkim czasie
- Oszczędza koszty, ponieważ stary system pomiarowy nie musi być usuwany
- Brak przerw w uruchomionych procesach
- Wysoka dokładność i niezawodność
