NICOS 2.0 – die fortschrittliche SCADA- und Prozessleitsoftware
Nutzen Sie NICOS 2.0 zur Überwachung und Dokumentation Ihrer Prozesse in zentralen und dezentralen Anlagen.
Dank der Modul-Bauweise eignet sich NICOS sowohl für kleinere Prozesse als auch für große dezentrale Prozesslandschaften.
Ihre Vorteile mit NICOS 2.0
- Maximale operative Effizienz durch optimale Informationsaufbereitung und höchste Benutzerfreundlichkeit
- Einfache Automatisierung von Prozessen
- Modularer Aufbau für individuelle Systeme
- Weltweiter Zugriff durch Web- und Cloud-Technologie
- Transparente Prozesse
- Einfache Anbindung an
- Fremd-/Dritt-System
- Einfache Eingliederung
- bestehender Prozesse
- Komfortables und einfaches Datenmanagement
- Individuelle Protokollierung und Prozesssteuerung
- Spezielle Funktionen für die Wasserwirtschaft
Prospekt NICOS
NICOS - webbasierte SCADA- und Fernwirksoftware
Kleinste bis sehr große Systeme realisierbar

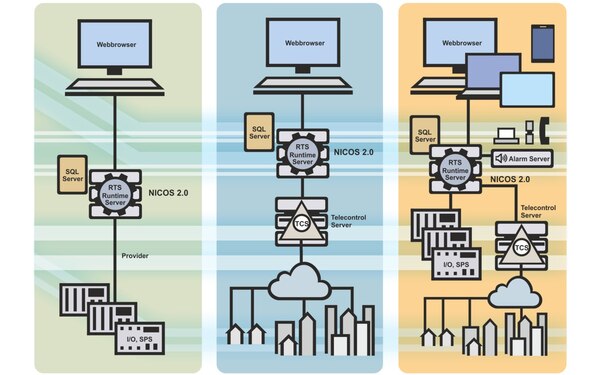

Leitsystem
Aufbau NICOS 2.0 Economy, Business oder Enterprise Edition als Leitsystem.
Beinhaltet eine NICOS 2.0 Edition und einen Kommunikationstreiber zur Anbindung an I/O's oder SPS.
Fernwirksystem
Aufbau NICOS 2.0 Economy, Business oder Enterprise Edition als Fernwirksystem.
Beinhaltet eine NICOS 2.0 Edition und einen Telecontrol Server zur Anbindung von Fernwirkstationen.
Leit- und Fernwirksystem
Aufbau NICOS 2.0 Economy, Business oder Enterprise Edition als Leit- und Fernwirksystem.
Beinhaltet eine NICOS 2.0 Edition und einen Telecontrol Server zur Anbindung von Fernwirkstationen, einen Kommunikationstreiber zur Anbindung der SPS an das Leitsystem sowie den Alarm Server für Störmeldesignalisierung per SMS, Email, ...

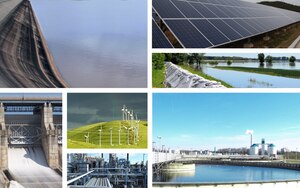

Typische NICOS 2.0 Anwendungen
Überwachung und Steuerung von Anlagen und verteilten Stationen sowie Datenspeicherung und Ereignisprotokollierung in:
- Anwendungen der Wasserwirtschaft
- Brunnen- und Pumpstationen von Wasserversorgungsnetzen
- Regenüberlaufbecken und Hebewerken von Abwassernetzen
- Biogasanlagen, Wind- und Wasserkraft
- Energietechnik, Photovoltaik
- Gebäudeleittechnik
- etc.
Leistungsfähig und einfach: Die NICOS 2.0 Struktur
Front-End
Die neueste Webtechnologie ermöglicht die weltweite Bedienung Ihres NICOS-Systems. Sie benötigen lediglich einen Webbrowser und eine Internetverbindung, um Ihre Prozesse zu steuern und zu überwachen.
- Einfaches und schnelles Erstellen
- von Applikationen ohne Programmierkenntnisse
- Weltweiter Zugriff
- Multi-Touch-Technologie
- Unabhängig von Endgeräten
- Keine Plug-Ins oder lokale Installationen notwendig
- Optimierte Ausgabe für mobile Endgeräte (Smartphones, Tablets, ...)
Runtime Server
Der Runtime Server ist der Kern von NICOS 2.0 und dient zur Verarbeitung aller Prozessgrößen.
- Echtzeitdaten/Historische Daten
- Online- Daten
- Werte-Vorverarbeitung
- Werte-Plausibilitätsprüfung „Steigung/Hysterese“
- Werte-Protokollierung
- Job- und Zeitsteuerung
- Protokollgenerator
- Alarmerzeuger
- Kommuniziert mit den Geräten über die Provider
Sie entscheiden selbst, wo der Server betrieben wird.
Der Baukasten: Die NICOS 2.0 Module
Das NICOS 2.0 SCADA System ist modular aufgebaut. Damit können Sie Ihre Leitsystem-Lösung individuell skalieren.
Modul Visualisierung
- Einfache und schnelle Darstellung individueller Prozesslandschaften
- Animierung von Elementen sehr einfach möglich
- Umfangreiche Grafik-Bibliothek
- Einfache Einbindung von Vektorgrafiken
- Einfache Bedienung von Steuerungsabläufen und Prozessen
Modul Protokollierung/Auswertung
- Hohe Zeitauflösung
- Geringer Speicherbedarf durch Delta-Event-Speicherung
- Leichte Handhabung
- Umfangreiche mathematische Funktionsbibliothek
- Umfangreiche Import- und Exportmöglichkeiten
- Einfach zu erstellende individuelle Dashboards
- Grafische Darstellung der jeweiligen Prozesszustände in der Auswertung
Modul Analyse/Trend
- Benutzerdefinierte Diagramme
- Übersichtliche, grafische Darstellung archivierter Messdaten
- Auswahl der Variablen durch „Drag and Drop“
- Permanente Aktualisierung der Ganglinien
Modul Scheduler
- Erstellung und Darstellung von Bereitschaftsplänen
- Kontinuierliche Überwachung von Prozessanlagen
- Individuelle Alarmierungskonfiguration (Social Networks, e-mail, SMS)
Modul Meldebuch
- Archivierung von Betriebs- und Störmeldungen
- Anzeige der Meldungen mit umfangreichen Filterkriterien
- Auswertung nach Dauer und Häufigkeit
- Weiterleitung von Alarmen per SMS oder E-Mail
Vorteile
- Erhöhung der Anlagenverfügbarkeit
- Analyse von Schwachstellen
Modul Manager
- Planungsmodul für Wartung und Instandhaltung von Maschinenparks
Automatische Erinnerungen nach:
- Betriebszeit
- Laufzeit
- Schaltspielen
- Archivierung der Historie
NICOS 2.0 - Effizienz, Redundanz und Fernzugriff
Das effiziente Engineeringtool: NICOS 2.0 Studio
NICOS 2.0 ist das Engineering-Werkzeug zum Erstellen und Verwalten Ihrer Projekte. Die einfache Bedienung ermöglicht eine schnelle Realisierung von Projekten mit einer hohen Engineering-Effizienz.
NICOS 2.0 Studio ermöglicht Anlagenerweiterungen im laufenden Betrieb und erleichtert die projektspezifische Anpassung des Systems.
Übernahme bestehender Projektierungen durch Migration mittels Import- und Exportassistenten sind ebenfalls leicht realisierbar.
Maximale Datensicherheit: NICOS 2.0 redundant
Bei erhöhten Verfügbarkeitsanforderungen kann NICOS 2.0 redundant ausgelegt werden.
- Redundanter NICOS 2.0 Runtime-Server Aufbau, mit automatischem Datenabgleich nach Neustart eines ausgefallenen Servers
- Redundante Kommunikation zu den Fernwirkunterstationen

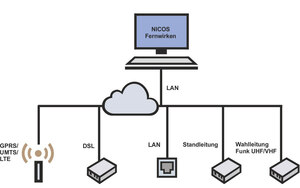

Optimale Kontrolle bei dezentralen Systemen: NICOS 2.0 Telecontrol Server
Der NICOS 2.0 Telecontrol Server bildet die Schnittstelle von externen Prozessen zum Leitsystem. Die Server-Software verbindet zuverlässig die Fernwirktechnologiewelt mit dem NICOS Runtime Server.
Flexible Wahl der Kommunikationsverbindung:
- Zahlreiche öffentliche und private Kommunikationsnetze
- Standleitungen und TCP/IP-
- gestützte Verfahren (GPRS/UMTS/LTE und DSL)
NICOS 2.0 - Protokolle und Systemanforderungen
Unterstützte Protokolle
IEC 870-Protokoll
- IEC 870-5-101 (seriell)/-104 (TCP/IP)
- Internationaler Standard
- Kosteneffektive Integration bestehender Fernwirkunterstationen
Modbus
- Einfache Integration bestehender Fernwirkunterstationen
OPC
- Einfache Integration bestehender Systeme oder Fremdsysteme mittels OPC Interface
NIVUS Protokoll
- Zeitstempelung der Daten in den Außenstationen (Meldungen, Messwerte, Zähler, Sollwerte, Befehle)
- Vermeidung von Datenverlust durch Pufferung der Daten in den Außenstationen
- Ereignisgesteuerte Verarbeitung von Alarmen und Analogwerten zur
- Reduzierung des Datenvolumens
NICOS 1.0
- Migration bestehender NICOS Anlagen
Die NICOS 2.0 Systemanforderungen für Applikationsserver
Unterstützte Betriebssysteme
- Windows 8.1 (Pro, Enterprise) (32/64-bit)
- Windows 7 SP1 (Professional, Enterprise, Ultimate) (32/64-bit)
- Windows Server 2012 (Standard, Data Center) (64-bit)
- Windows Server 2008 R2 SP1 (Standard, Enterprise) (32/64-bit)
Unterstützte Datenbanken
- MS-SQL Server 2014 SP1
Express (32-bit)
Standard (32- und 64-bit)
Enterprise (32- und 64-bit) - MS-SQL Server 2012 SP1
Express (32-bit)
Standard (32- und 64-bit)
Enterprise (32- und 64-bit)
Die NICOS 2.0 Basis-Pakete
Economy Edition
Softwaremodul zum Bedienen und
Beobachten über Standard Webbrowser mit gleichzeitigem Zugriff von bis zu 3 Clients
+ Manager
+ Visualisierung und Editor
+ Analyse und Editor
+ Meldebuch
Runtime Server für Prozess- und Archivdatenverarbeitung von bis zu 100 Prozessgrößen
+ Studio Engineering Tool
Business Edition
Softwaremodul zum Bedienen und
Beobachten über Standard Webbrowser mit gleichzeitigem Zugriff von bis zu 5 Clients
+ Manager
+ Visualisierung und Editor
+ Meldebuch
+ Analyse/Trend und Editor (Analysen
und Abfragen historischer Daten)
+ Usermanagement
Runtime Server für Prozess- und Archivdatenverarbeitung von bis zu 1000 Prozessgrößen
+ Studio Engineering Tool
Enterprise Edition
Softwaremodul zum Bedienen und Beobachten über Standard Webbrowser für bis zu 15 Clients
+ Manager
+ Visualisierung und Editor (Symbol
Library)
+ Analyse/Trend und Editor (Analysen
und Abfragen historischer Daten)
+ Meldebuch
+ Reportdesigner
+ Jobs/Wartungen/Maintenance
+ Usermanagement
„Anywhere“-Modul
zum Bedienen und Beobachten über mobile Endgeräte mit gleichzeitigem Zugriff von bis zu 5 Clients
Runtime Server
zur Verarbeitung von über 1000 Prozessgrößen
+ Studio Engineering Tool
Microsoft SQL Server Enterprise Edition erforderlich.
Alarm Server + Scheduler
mit web-basierendem Bereitschaftsplan
Social Networks, SMS-, Email-, FAX-, Call-Monat und Jahr. Web-basierende Analysen und Abfragen.
Report Server/Report Designer
zur Erstellung von aussagekräftigen Berichten aus den Prozessgrößen über frei wählbare Zeitbereiche: Tag, Woche, historische Daten.
