Czujniki poziomu

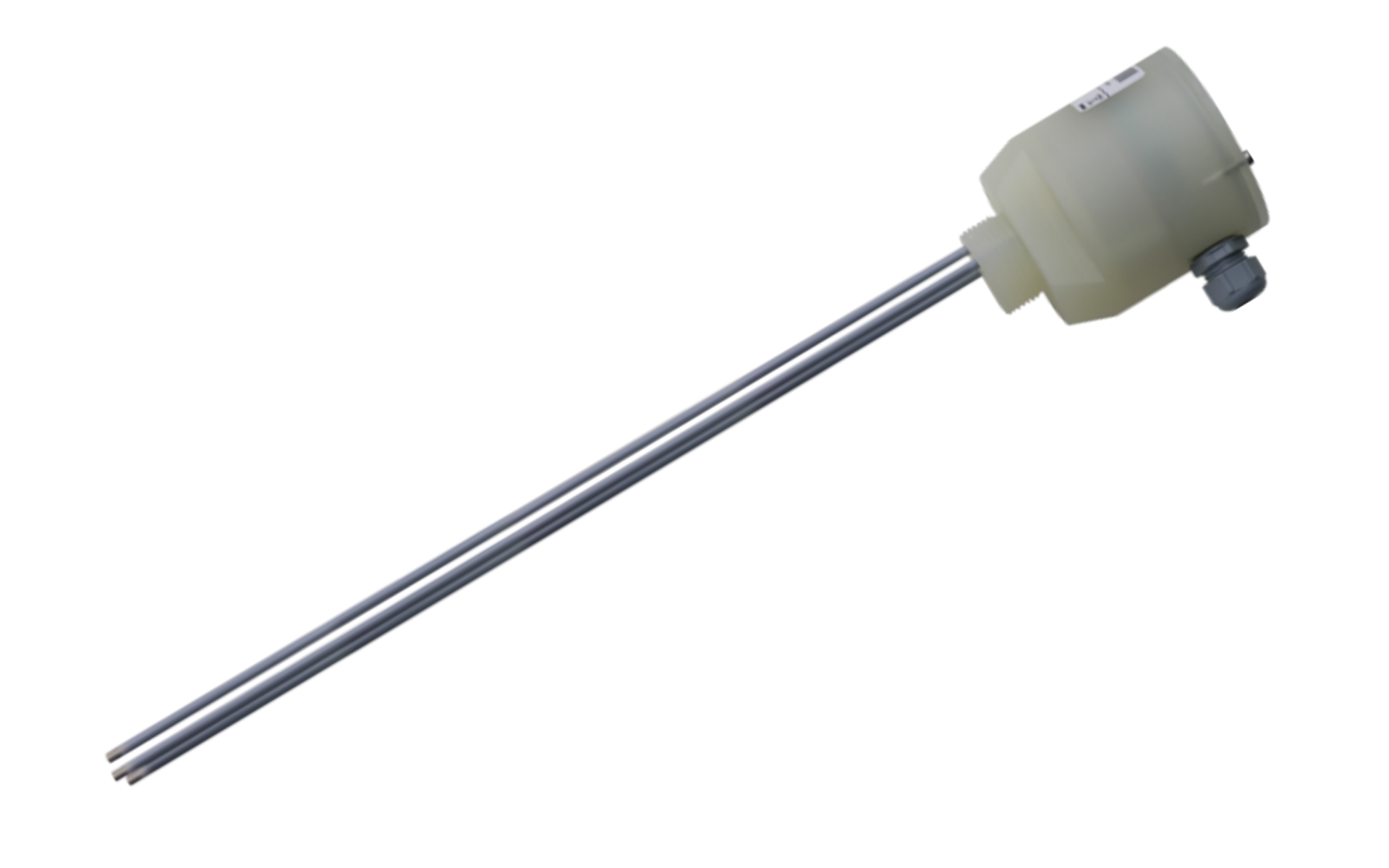

Kompaktowe elektrody ET4

Część numer KSE0 ET

do konduktometrzycznego wykrywania poziomu cieczy

Elektrody z wbudowaną elektroniką do konduktometrycznej detekcji wartości granicznych poziomu oraz jego regulacji.

Opis
  • kompaktowa konstrukcja z wbudowaną elektroniką
  • opłacalny do zakupu
  • prosty w instalacji
  • wytrzymały
  • regulowana wrażliwość
  • regulowane opóźnienie przełączenia
  • wyjście wolne od potencjału

Elektroda kompaktowa ET-4xx stosowana jest do kondycyjnego określania poziomu wypełnienia we wszystkich cieczach przewodzących. Możliwe jest nastawienie sygnalizacji wartości granicznych (przelew, „suchy” bieg), sterowania pompami, sterowanie min/max, itp.

Konstrukcja i funkcja

Elektroda ta nadaje się szczególnie do aplikacji z ograniczoną przestrzenią montażową. W jednym urządzeniu może znajdować się nawet 5 elektrod. Do mocowania obudowy służy połączenie gwintowane G 11/4“. W obudowie znajduję się elektronika obliczeniowa – w zależności od typu urządzenia wyposażona w 1 do 5 przekaźników wyjściowych.
Przy zanurzeniu elektrod w cieczy przewodzącej wytwarza się na nich niewielki prąd zmienny, który jest następnie podawany na wzmacniacz przekaźnikowy. Po przekroczeniu nastawialnej wartości granicznej, włączany jest odpowiedni przekaźnik.
Wrażliwość i opóźnienie przełączenia, oraz dwupunktowe sterowanie pomp mogą być ustawiane przy pomocy przełącznika DIP.

Standardowe zastosowanie

  • studnie/zbiorniki z kontrolą pomp przed przepełnieniem; informacje oraz monitoring poziomów granicznych
  • wartości graniczne poziomu na oczyszczalniach wód deszczowych
  • ochrona przed suchobiegiem
  • ... i wiele innych





Dane techniczne
Ogólne
Opóźnienie przełączenia

0.5 lub 2 sek

Czułość

3 KΩ; 10 KΩ; 30 KΩ; 100 KΩ

Przekaźniki

1 to 4 (1 przekaźnik na wartość graniczną, NC - zwarty)

ładowanie do 230 V AC / 3 A (cos. 0.9

pojemność przełączeniowa maks. 500 VA/150 W



Wilgotność

90 %, bez kondensacji

Temperatura przechowywania

od -20 °C do +85 °C

Temperatura pracy

od -20 °C do +85 °C

Gwint łączeniowy

G1¼”

Materiał

obudowa: plipropylen

klasa ochorny: IP 65

tyczki: stal nierdzewna 1.4571

pokrycie: poliamid



Maks. ciśnienie pracy

10 barów

Długość tyczki

1 – 3 m

Liczba elektrod

2 - 5

Pobór mocy

2 W

Zasilanie

24 V DC ±15 %

Specyfikacja tematu wymaga zmian.
