Sygnalizacja poziomu

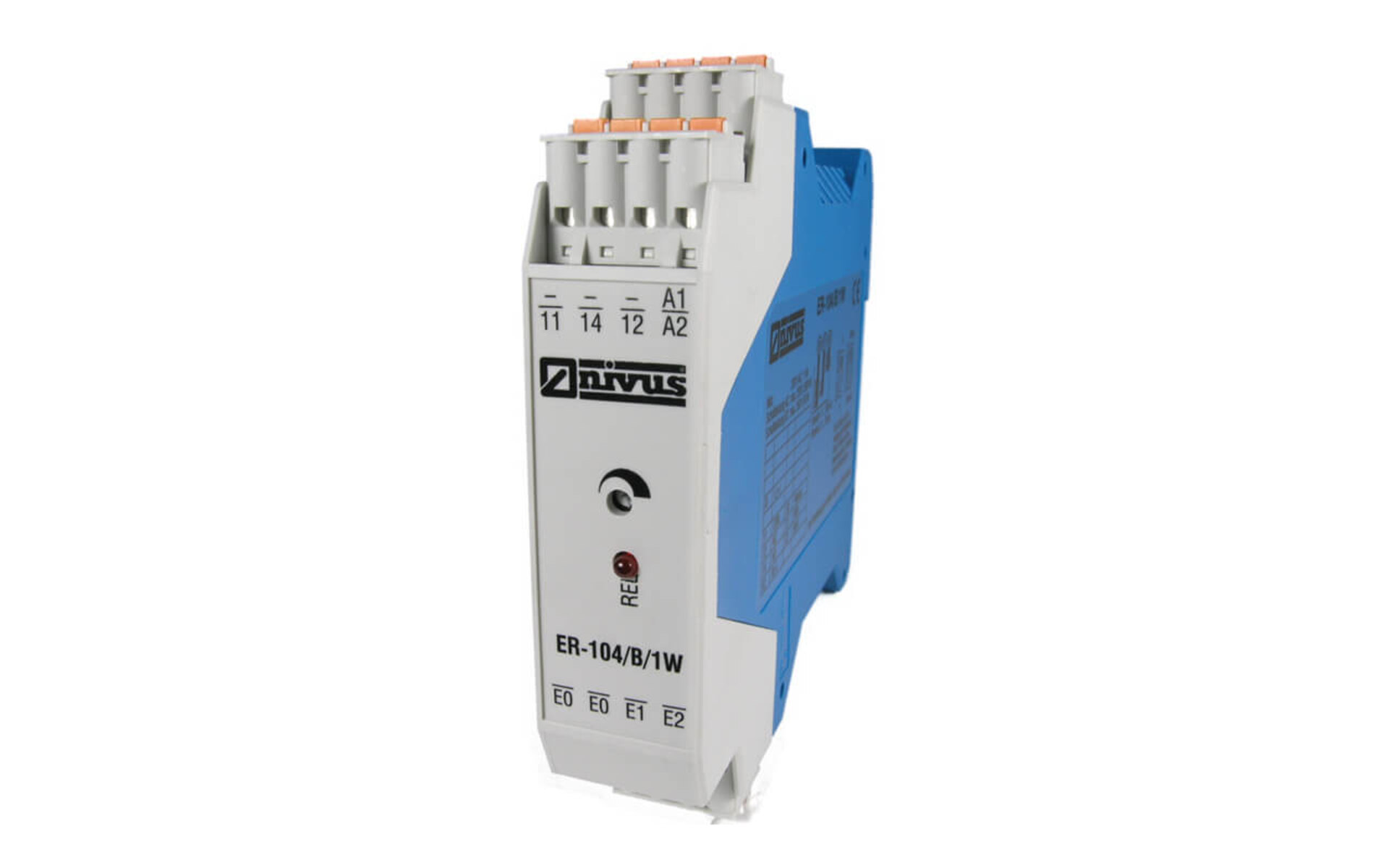

Elektroda przekaźnikowa ER-104

Część numer KSE0 ER 104

Przełącznik poziomu

Do detekcji poziomów granicznych w cieczach przewodzących jak również do kontroli pracy przy zastosowaniu elektrod tyczkowych i podwieszanych.

  • wąska obudowa – tylko 22,5 mm szerokości
  • nastawialna wrażliwość
  • nastawianie działania: otwarty/zamknięty obwód sondy
  • wyjście przekaźnikowe N.O.
  • opcja: 24 V DC

Aplikacja

Przekaźnik ER-104/B może być stosowany do konduktywnego wykrywania wypełnienia. Znajduje on swoje zastosowanie we wszystkich przypadkach, w których występuje potrzeba wyznaczania, kontrolowania lub sterowania poziomem ciekłych mediów przewodzących. Możliwe jest zarówno określenie granicznych poziomów min/max, jak i zrzutów, oraz biegu suchego.

Urządzenie składa się z trzech podstawowych części: zasilacza, wzmacniacza ze funkcją ułatwiającą realizację sterowania min/max i przekaźnika z wyjściem bezpotencjałowym. Możliwe jest zastosowanie ER-104/B jako stykowego przekaźnika ochronnego w kombinacji z naszymi „czujnikami sygnałowymi” (sondy zatapialne, sygnalizatory membranowe i pływakowe, itp).

Konstrukcja

Dla oszczędności miejsca ER-104 jest dostępny również w wersji smukłej 22.5 mm szerokości.

Urządzenie składa się z trzech podstawowych części: zasilacza, wzmacniacza ze funkcją ułatwiającą realizację sterowania min/max i przekaźnika z wyjściem bezpotencjałowym. Możliwe jest zastosowanie ER-104/B jako stykowego przekaźnika ochronnego w kombinacji z naszymi „czujnikami sygnałowymi” (sondy zatapialne, sygnalizatory membranowe i pływakowe, itp).

Funkcja

Nisko zmienny prąd przepływa podczas gdy elektrody dotykają cieczy przewodzącej. Prąd ten ulega ewaluacji dzięki przełączaniu się wzmacniacza (przekaźnik elektrodowy). Przekroczenie progu wyzwalania będzie zasilać zgodnie z przekaźnikiem.

Kierunek pracy przekaźnika może być dowolnie ustawiony. W obwodzie zamkniętym wewnętrzny przekaźnik jest prowadzony podczas gdy elektrody nie są zanurzone, w obowodzie zamkniętym pracuje gdy elektrody są zanurzone.



Ogólne
Zasilanie 230 or 24 V AC ±10 % lub
24 V DC ±10 %,
inne napięcia - na zapytanie
Pobór mocy 1 W/VA
Obudowa - wymiary: 22.5 x 99 mm* (w x h) (*112 mm z wtyczką)
- waga ok.: 150 g

Temperatura pracy od -20 °C do +60 °C
Temperatura przechowywania od -30 °C do +80 °C
Wyświetlacz brak
Wejścia - obwód otwarty: <10 V AC
- krótkie spięcie: <5 mA
- wrażliwość: (2..30/2..300) kOhm
- opóźnienie przekaźnika ok: 0.5 ...10 s ładowanie/rozładowywanie
Wyjścia - styk: 1 wolny od potencjału SPDT
- opcja: 2 wolny od potencjału SPDTs (działa równocześnie)
- maks. napięcie przełączenia: 50 V AC, 150 V DC
- maks. prąd przełączenia: 3 A AC, 5 A DC
- maks. pojemność przełączenia: 150 W DC, 600 VA AC

Specyfikacja tematu wymaga zmian.

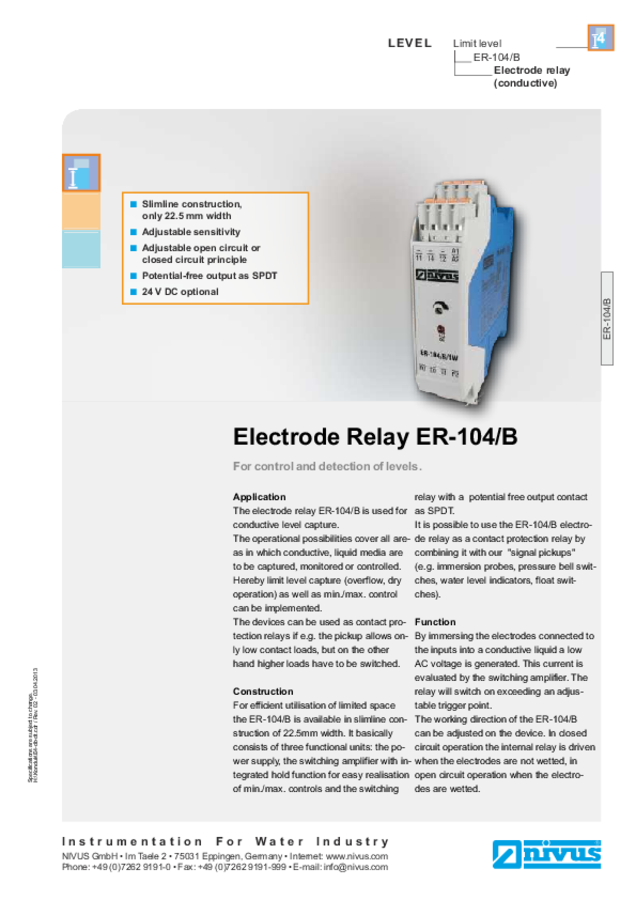

Data Sheet Electrode Relay ER-104/B

Electrode Relay for control and detection of levels

Deklaracja Zgodności CE "Przekaźnik elektrodowy ER-104, ER-107"
