Mesure de débit Venturi

STEP - Aire de déversement


Application

  • Canal rectangulaire 0,5 x 0,6 m (B x H) en béton
  • Remplissage partiel
  • Venturi existant à équiper d´une mesure de niveau

Données de mon application

  • Acquisition du débit de sortie de station via le canal de Venturi existant
  • Les informations de débit seront transférées vers le système de pilotage
  • Les impulsions m³ proportionnelles au débit seront restituées au compteur sur site

Solution

  • Un système de mesure ultrasonore NivuMaster a été mis en place. Cette mesure permet de réaliser une mesure de débit liée Q/h.
  • Pour l´acquisition de la hauteur d´eau, le choix s´est porté sur un capteur à ultrasons de type P-M3 avec plage morte réduite afin de diminuer au mieux l´erreur de mesure.
  • Tous les signaux souhaités par le client sont transférés du convertisseur au système de pilotage ou vers le compteur sur site.

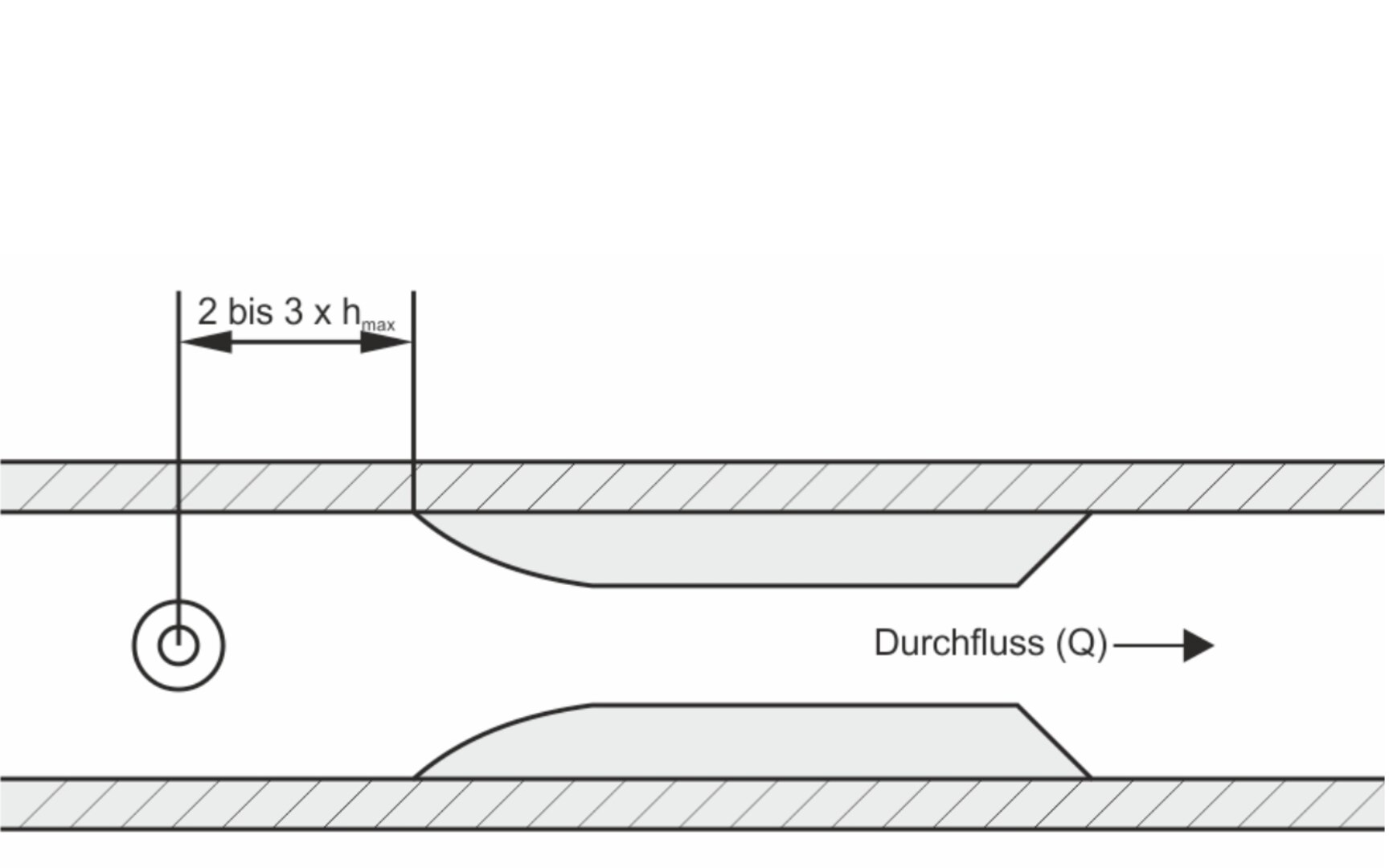

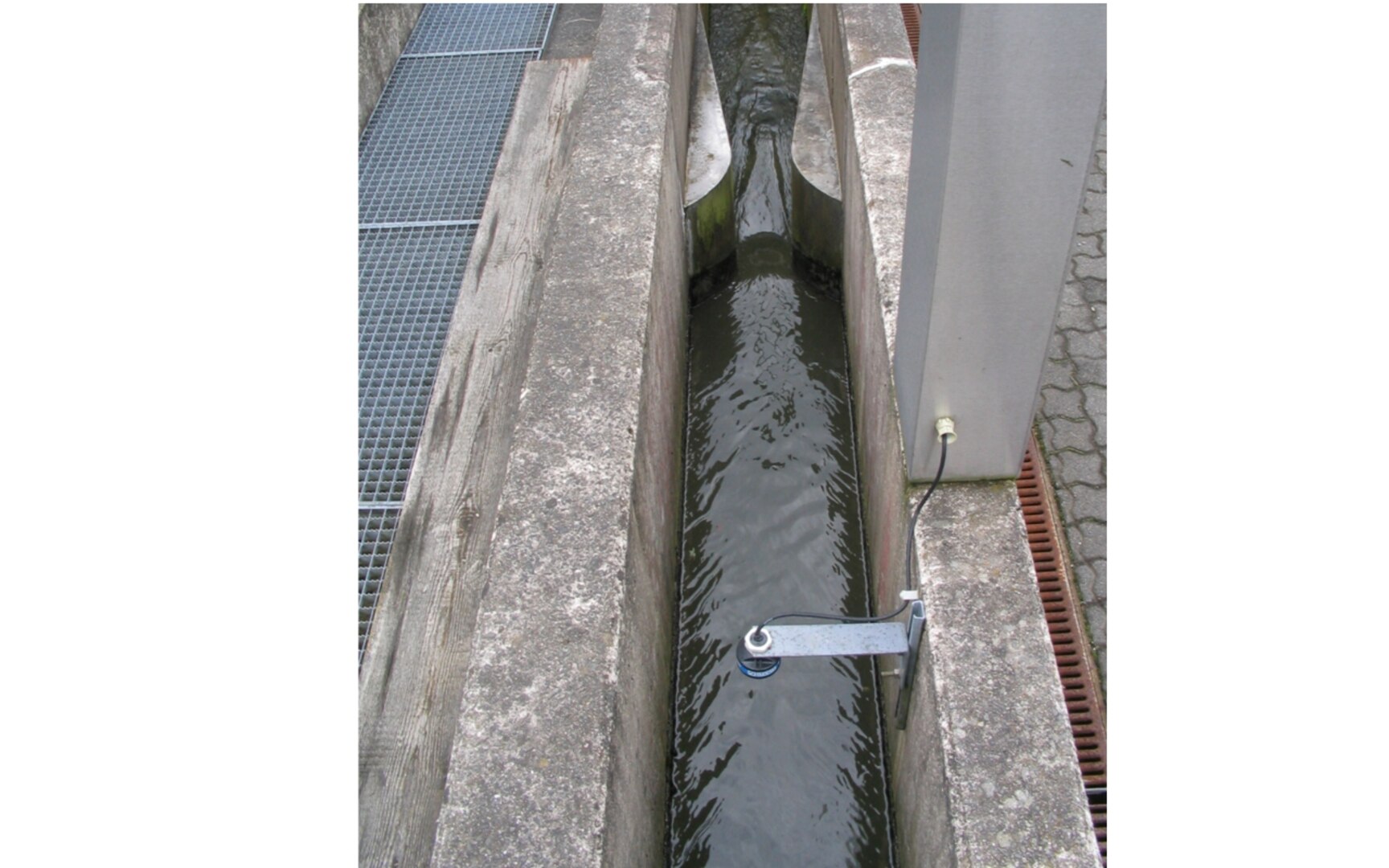

  • L´installation du capteur au-dessus du canal Venturi a été réalisée via une équerre murale.

(copy 16)

[Translate to Francais:]

Vorteile

  • Einfache, unkomplizierte und schnelle Nachrüstung ohne Schweißarbeiten
  • Durch die Funkverbindung konnten die analogen Signale an das PLS übertragen werden.
