Aplikacja

• Kanał prostokątny 0,5 x 0,6 m (szer. x wys.), wykonany z betonu
• Częściowo wypełnione
• Modernizacja istniejącego koryta Venturiego o system pomiarowy

Zdefiniowanie problemów

• Wykrywanie zrzutu z oczyszczalni ścieków za pomocą istniejącego koryta Venturiego
• Wyjście objętości przepływu do układu sterowania
• Wyjście proporcjonalnych do objętości impulsów m³ dla licznika lokalnego

Rozwiązania

• Zainstalowano ultradźwiękowy pomiar objętości Q/h typu NivuMaster.
• Aby utrzymać jak najmniejszą niepewność pomiaru, do wykrywania poziomu zagęszczenia wybrano czujnik ultradźwiękowy z bardzo małą strefą martwą (typ P-M3, strefa martwa 0,07m).
• Wszystkie sygnały wymagane przez klienta są przesyłane z nadajnika do systemu sterowania i licznika na miejscu.

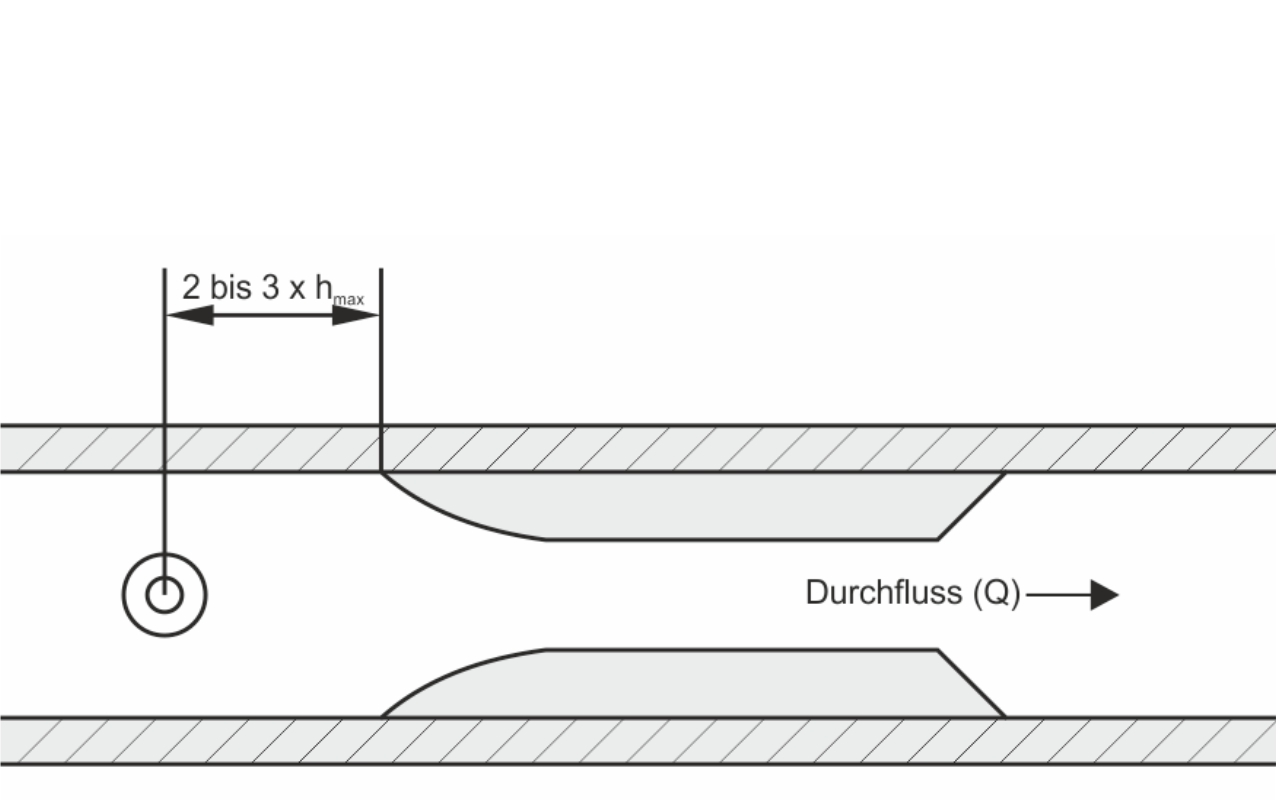

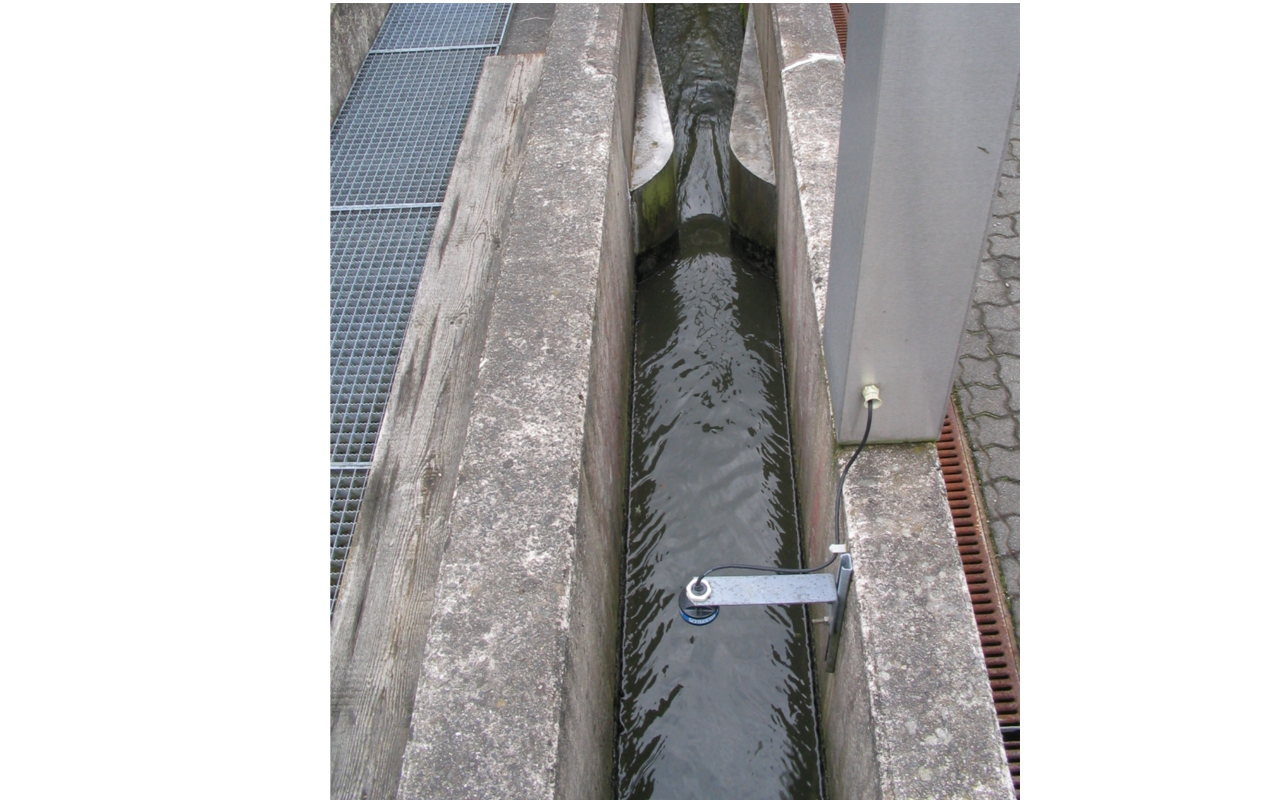

• Czujnik został zainstalowany nad kanałem Venturiego przy użyciu standardowego kątownika do montażu na ścianie.
