Capteurs de débit

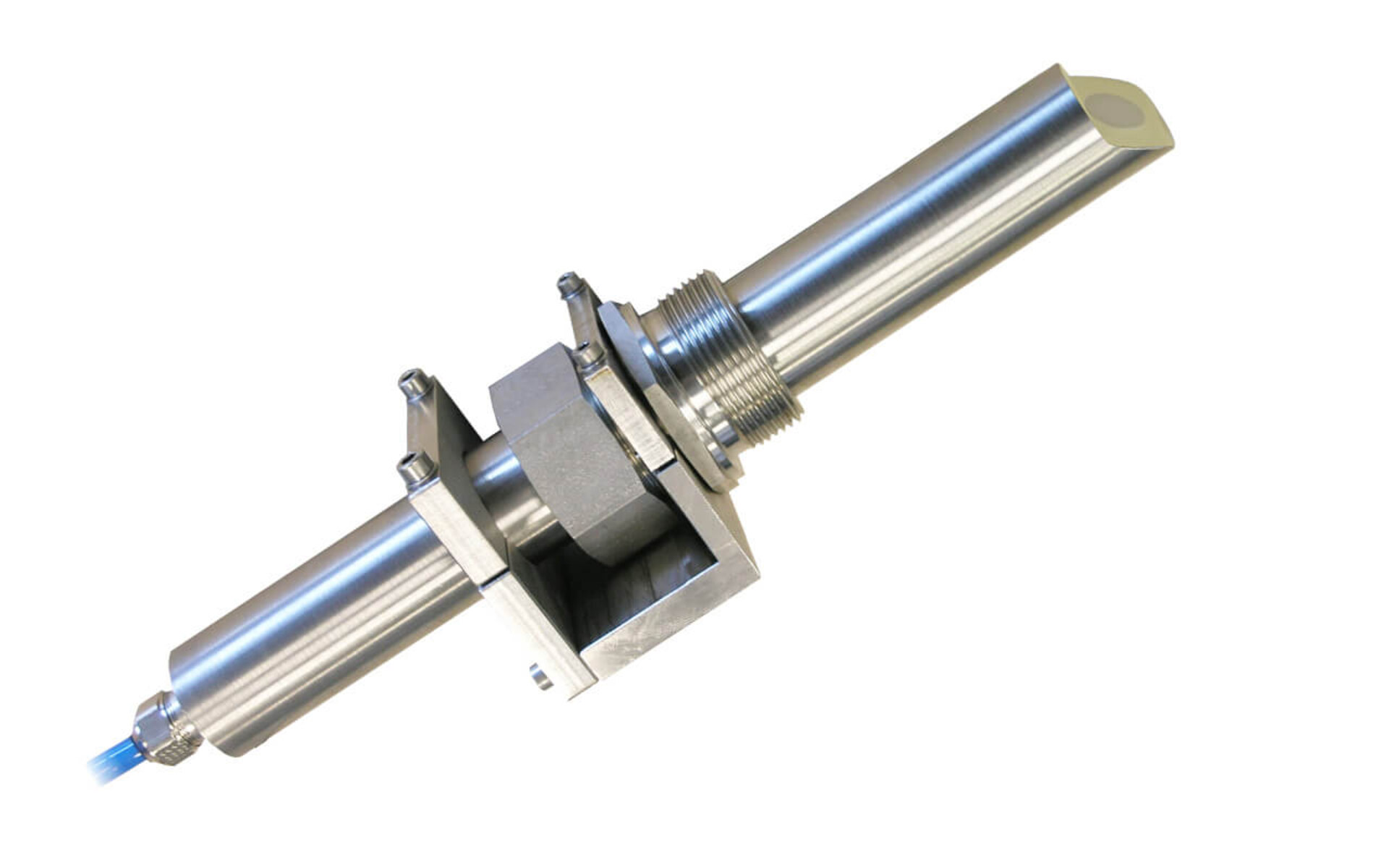

Capteur cylindrique POA (Profileur ultrasonore de vitesse)
Réf. article POA-V2XXRPlage de mesure moyenne pour hauteurs d´écoulement jusqu´à env. 1 m
Capteurs ultrasoniques pour mesure de débit avec très grande précision dans des milieux faiblement à très chargés. Pour un montage de l´extérieur sur conduites
![[Translate to Francais:] POA-Rohrsensor für die Durchflussmessung im Abwasser](/fileadmin/_processed_/c/7/csm_Flow-SensorPOA-pipe-MCerts_c08390dde5.jpg "[Translate to Francais:] POA-Rohrsensor Kreuzkorrelation-Durchflussmessung im Abwasser")
![[Translate to Francais:] POA-Rohrsensor mit Verlängerungseinheit](/fileadmin/_processed_/f/7/csm_POA-Pipe-sensor-3_b643f62ab7.png "[Translate to Francais:] POA-Rohrsensor mit Verlängerungseinheit für hochgenaue Durchflussmessung")
![[Translate to Francais:] Durchflussmessung Ultraschall Kreuzkorrelation](/fileadmin/_processed_/9/1/csm_Cross-Correlation-Priniciple-Pipe_9521e14942.png "[Translate to Francais:] Durchflussmessung Ultraschall Kreuzkorrelation")
![[Translate to Francais:] Durchflussmessung - Installationsvergleich](/fileadmin/_processed_/8/0/csm_Durchflussmessung-Rohrsensor_596ae450f7.jpg "[Translate to Francais:] Installation Durchflussmessung - Vergleich bei DN 800")
![[Translate to Francais:] POA-Rohrsensor für die Durchflussmessung im Abwasser](/fileadmin/_processed_/c/7/csm_Flow-SensorPOA-pipe-MCerts_3d326f3b5d.jpg "[Translate to Francais:] POA-Rohrsensor Kreuzkorrelation-Durchflussmessung im Abwasser")
![[Translate to Francais:] POA-Rohrsensor mit Verlängerungseinheit](/fileadmin/_processed_/f/7/csm_POA-Pipe-sensor-3_e7e5e684a0.png "[Translate to Francais:] POA-Rohrsensor mit Verlängerungseinheit für hochgenaue Durchflussmessung")
![[Translate to Francais:] Durchflussmessung Ultraschall Kreuzkorrelation](/fileadmin/_processed_/9/1/csm_Cross-Correlation-Priniciple-Pipe_8b0e2b98b8.png "[Translate to Francais:] Durchflussmessung Ultraschall Kreuzkorrelation")
![[Translate to Francais:] Durchflussmessung - Installationsvergleich](/fileadmin/_processed_/8/0/csm_Durchflussmessung-Rohrsensor_b7a18d158d.jpg "[Translate to Francais:] Installation Durchflussmessung - Vergleich bei DN 800")
Description
- Pour mesures de débit avec très haute précision
- Liaison insensible aux parasites sur de longues distance grâce à la transmission numérique du signal
- Possibilité d'allonger aisément le câble standard
- Stabilité du point zéro et sans dérive
- Mesures en milieux très chargés et abrasifs
- Installation aisée sans équipement additionnel et accessoires de montage disponibles
- Installation sous conditions de processus possible
- Convient à tous types de sections
Le capteur de mesure de vitesse POA convient pour des mesures continues en milieux faiblement à fortement chargés.
Les capteurs cylindriques sont conçus pour être installés sur l´extérieur des conduites. En combinaison avec un convertisseur de mesure, ex. NivuFlow 750, et une mesure de hauteur externe, ils constituent un système de mesure de débit complet.
Applications typiques pour le capteur cylindrique POA
- Stations d´épuration: entrée, sortie, sortie de bassin d´aération, recirculation des boues, recirculation, traitement des boues, sortie de fermenteur et dosage des floculents
- Ouvrages de rétention des eaux de pluie: mesure et gestion du débit vers la station d´épuration
- Contrôle direct des rejets, des eaux parasites et recherche de débits de fuite
- Réseaux d´eaux usées industrielles
- Et autres applications
Données techniques
| Généralités | |
|---|---|
| Principe de mesure | Corrélation croisée ultrasonore avec reconnaissance digitale de spectres d´images (mesure de vitesse d´écoulement) Temps de transit - ultrasons (mesure de hauteur) |
| Types capteurs | Capteur de vitesse avec compensation de température Capteur de vitesse avec compensation de température et mesure de hauteur (ultrasons immergés) |
| Degré de protection | IP 68 |
| Agrément Ex | II 2 G Ex ib T4 Gb (ATEX) Ex ib IIB T4 Gb (IECEX) |
| Température de service | -20 °C à +50 °C -20 °C à +40 °C pour utilisation des capteurs en zone Ex 1 |
| Température de stockage | -30 °C à +70 °C |
| Pression de service | maxi. 4 bars |
| Longueurs de câble | 10/15/20/30/50/100 m préconfectionnés, rallongement sur demande |
| Types de câbles | LiYC11Y 2 x 1,5 + 1 x 2 x 0,34 |
| Diamètre extérieur câble | 8,4 mm ±0,25 mm |
| Connexion capteur | Extrémités de câble préconfectionnés pour connexion au NFP et à l´OCM CF Extrémités de câble avec borne pour connexion au PCM 4 et PCM Pro |
| Matériaux en contact avec le milieu | Polyurethane, Acier inoxydable 1.4571, PPO GF30, PTFE Option: capteurs résistants aux produits chimiques en PEEK, tube de gainage Hastelloy C-276; câble avec revêtement en FEP |
| Mesure de la vitesse d´écoulement | |
| Plage de mesure | -100 cm/s à +600 cm/s |
| Nombre de couches scannées | maxi. 16 |
| Précision de mesure | pour 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%] pour |V|>0,5 m/s: E_v=1 % |
| Dérive du point zéro | Stabilité absolue du point zéro |
| Cône d´émission acoustique | ±5 degré d´inclinaison |
| Capteur de mesure de hauteur via ultrasons immergés | |
| Plage de mesure | 0,05 à 200 cm |
| Dérive du point zéro | Stabilité absolue du point zéro |
| Précision de mesure | +/- 2,0 mm ou 0,2% de l'intervalle de mesure (la plus grande valeur des deux) |
| Mesure de température | |
| Plage de mesure | -20 °C à +60 °C |
| Précision de mesure | ±0,5 K |
Sous réserves de modifications techniques.
