Capteurs de niveau

Capteur compact NivuCompact

Réf. article NMC

Pour mesure de niveau et de volume

Capteur compact ultrason avec technique 2 ou 3 fils pour mesure sans contact de distance, niveau, vide et volume. Paramétrage direct sur site sans ouverture du boîtier.

  • Combinaison capteur/convertisseur de mesure
  • Echelle de mesure de 0,2 à 10 m
  • Traitement numérique de l´écho et linéarisation
  • Idéal pour le fonctionnement des batteries grâce à la mise en route rapide et des durées de mesure courtes
  • Visualisation de profils d´écho via PC
  • Programmation sans ouverture du boîtier
  • Compensation en température
  • Agrément Ex ATEX Zone 1


Le NivuCompact est un capteur compact ultrason pour la mesure sans contact de la distance, du niveau, du vide ou du volume. Il peut être insallé partout où une mesure fiable et sans contact est requise.


Grâce à son temps de lancement de seulement 4 secondes jusqu´à l´édition des données de mesure, le NivuCompact est particulièrement adapté pour une fonction d´enregistreur de données alimenté par batterie.
De part son angle d´incidence étroit et son traitement numérique de l´écho, le capteur est approprié sur des applications "difficiles". L´afficheur intégré facilite confortablement la programmation. Le NivuCompact peut être programmé sans PC via le clavier intégré. Une variante 2 ou 3 fils est implémentée dans le même appareil (en fonction du raccordement).

Applications typiques

  • Eaux usées: bassins de clarification, stations de pompage, installations de dégrillage, mesures de débit, mesures de volumes dans réservoirs, surveillance de containers, systèmes d´irrigation
  • Eau potable: mesure de niveau de réservoir, traitement de l´eau
  • Protection contre les inondations: Bassins de retenue, niveaux avec transmission des données à distance, eaux de surface
  • Production d´énergie: Systèmes de refroidissement, centrales hydroélectriques
Généralités
Tension d´alimentation 11 - 30 V (12 - 28 V pour Ex)
Matériau boîtier Valox 357 PBT PVDF
Degré de protection IP 65
Plage de mesure NMC 03: 0,2 m - 3 m NMC 06: 0,3 m - 6 m NMC 10: 0,3 m - 10 m
Fréquence d'émission 125 KHz
Angle de réflexion <10°
Précision de mesure 0,25 % de la valeur de mesure
Résolution 2 mm
Sorties 4 - 20 mA, résolution 5 µA
Fonctions Niveau, distance, vide et volume
Agrément Ex II 1 G Ex ia IIC T4 (seulement pour 2 fils sans interface)
Température de service Process: -40 ºC à +80 ºC,
Milieu environnant: -20 ºC à +65 ºC
Durée de démarrage 4 secondes typiques
Installation via BSP ou NPT filetage 1,5” (versions 3 m/6 m) 2” (version 10 m)

Sous réserves de modifications techniques.

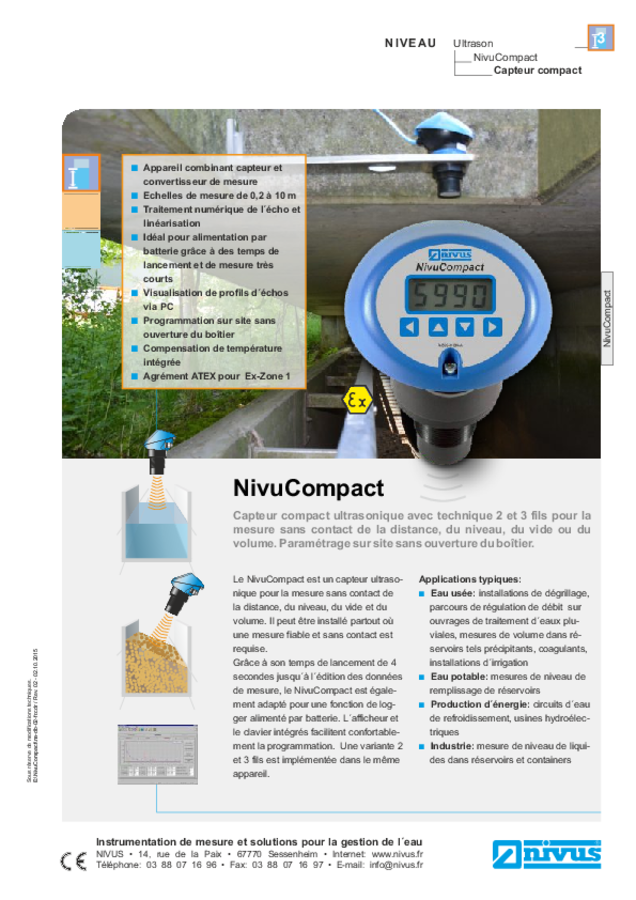

Fiche technique NivuCompact

Manuel d´instruction NivuCompact

Betriebsanleitung für Kompaktecholot NivuCompact

EU Déclaration de Conformité NivuCompact

EC type examination certificate NivuCompact

EC type examination certificate NivuCompact
