Pomiar przepływu na oczyszczalni ścieków

Oczyszczalnie ścieków - Dopływy

Pomiar natężenia przepływu–efektywne zarządzanie hydrauliką oczyszczalni

Zastosowanie nowoczesnych metod pomiarowych w oczyszczalniach ścieków pozwala na precyzyjne zarządzanie przepływami w różnych częściach instalacji – od dopływów, przez rozdzielacze, aż po strefy retencji. Ważnym aspektem jest tu niezawodny pomiar natężenia przepływu , który umożliwia bieżącą kontrolę obciążenia hydraulicznego i optymalizację procesów oczyszczania. W przypadku kanałów otwartych, takich jak komory rozprężne czy koryta zrzutowe, wykorzystywane są specjalistyczne systemy umożliwiające dokładny pomiar przepływu w kanałach otwartych, również przy zmiennym napełnieniu i turbulentnym przepływie.

Przepływomierz ultradźwiękowy do ścieków i wody – zastosowania

Do pracy w pełnych bądź częściowo napełnionych rurociągach rekomendujemy przepływomierz ultradźwiękowy do ścieków, który sprawdza się przy dopływach bytowych i przemysłowych. Doskonale radzi sobie przy nieregularnych przepływach czy trudnych warunkach hydraulicznych. W sieciach wodociągowych zastosowanie znajduje przepływomierz ultradźwiękowy do wody, zapewniający dokładność nawet przy dużych wahaniach ciśnienia. Zapewnia stabilność pomiaru niezależnie od zmian obciążenia sieci. W sytuacjach, gdzie ingerencja w infrastrukturę jest niemożliwa, idealnym rozwiązaniem jest przepływomierz ultradźwiękowy bezinwazyjny, montowany bez przerywania pracy instalacji.

Pomiar przepływu powietrza w rurociągu w systemach sterowania

Systemy NIVUS sprawdzają się także w innych zastosowaniach, takich jak pomiar przepływu powietrza w rurociągu. Tego typu aplikacje występują m.in. w układach napowietrzania, gdzie ważna jest kontrola ilości dostarczanego medium, a klasyczne metody pomiarowe zawodzą. Dzięki tej różnorodności nasze przepływomierze ultradźwiękowe wody i ścieków spełniają wymagania nawet najbardziej wymagających aplikacji. Są stosowane zarówno w instalacjach nowych, jak i modernizowanych, oferując dużą elastyczność montażu oraz możliwość integracji z istniejącymi systemami sterowania.


Aplikacja

  • Rurociąg ciągły DN 200 wykonany z HDPE
  • częściowe wypełnienie
  • Niskie poziomy 4-5 cm
  • Ograniczona przestrzeń w żądanym punkcie pomiarowym

Zdefiniowanie problemów

  • Ciągły pomiar najmniejszych ilości dopływów małej oczyszczalni ścieków

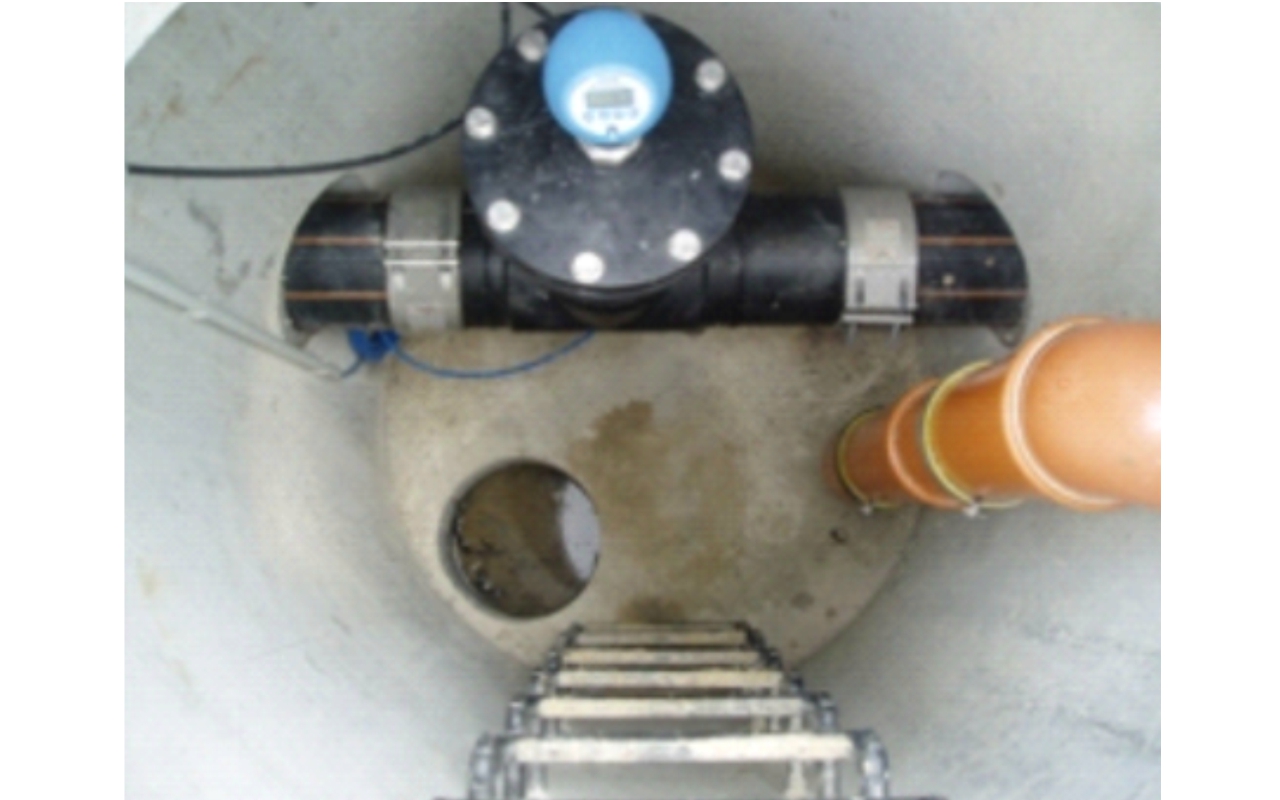

  • Późniejsza instalacja pomiaru w istniejącym rurociągu ciągłym w standardowym włazie
  • Łatwy i szybki montaż
  • ekonomiczny pomiar

Rozwiązania

  • Wykorzystano pomiar przepływu klasyczną metodą Dopplera (OCM FR) z czujnikiem rurowym.
  • Wykrywanie niskiego poziomu za pomocą zewnętrznego ultradźwiękowego czujnika poziomu.

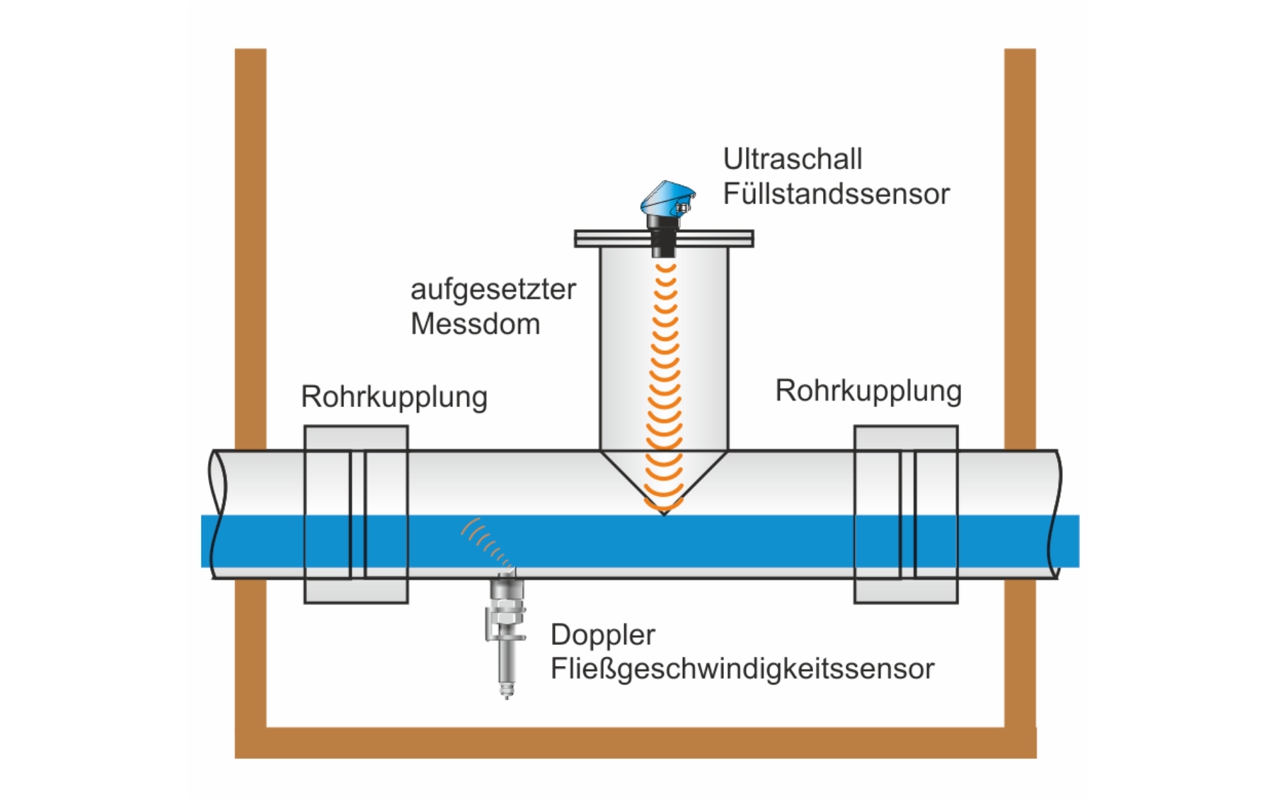

  • Odcinek został usunięty z ciągłej rury, wyposażony w kopułę pomiarową poziomu napełnienia i kielich dla czujnika natężenia przepływu i ponownie włożony bez żadnego uderzenia za pomocą złączy rurowych.

Korzyści

  • Niedrogie wdrożenie we własnym zakresie
  • Szybki i łatwy montaż odcinka pomiarowego bez kołnierzy
