Pomiar przepływu na odpływach
Oczyszczalnie ścieków - Opróżnianie zbiorników
Aplikacja
- Ruara DN150, stal nierdzewna
- rurociąg w pełni wypełniony
- EMG, poprawnie zainstalowany
Zdefiniowanie problemów
- Wymagany jest dokładny pomiar z wysoką niezawodnością działania, którego aktualnie nie można zagwarantować z powodu zainstalowanej siły elektromagnetycznej, powietrza w rurociągu i zbyt krótkiej sekcji uspokajającej
- Szybka, łatwa i niedroga modernizacja
Rozwiązania
- Zastosowano system pomiaru czasu przejścia typu NivuSonic z wykorzystaniem 2 ścieżek pomiarowych.

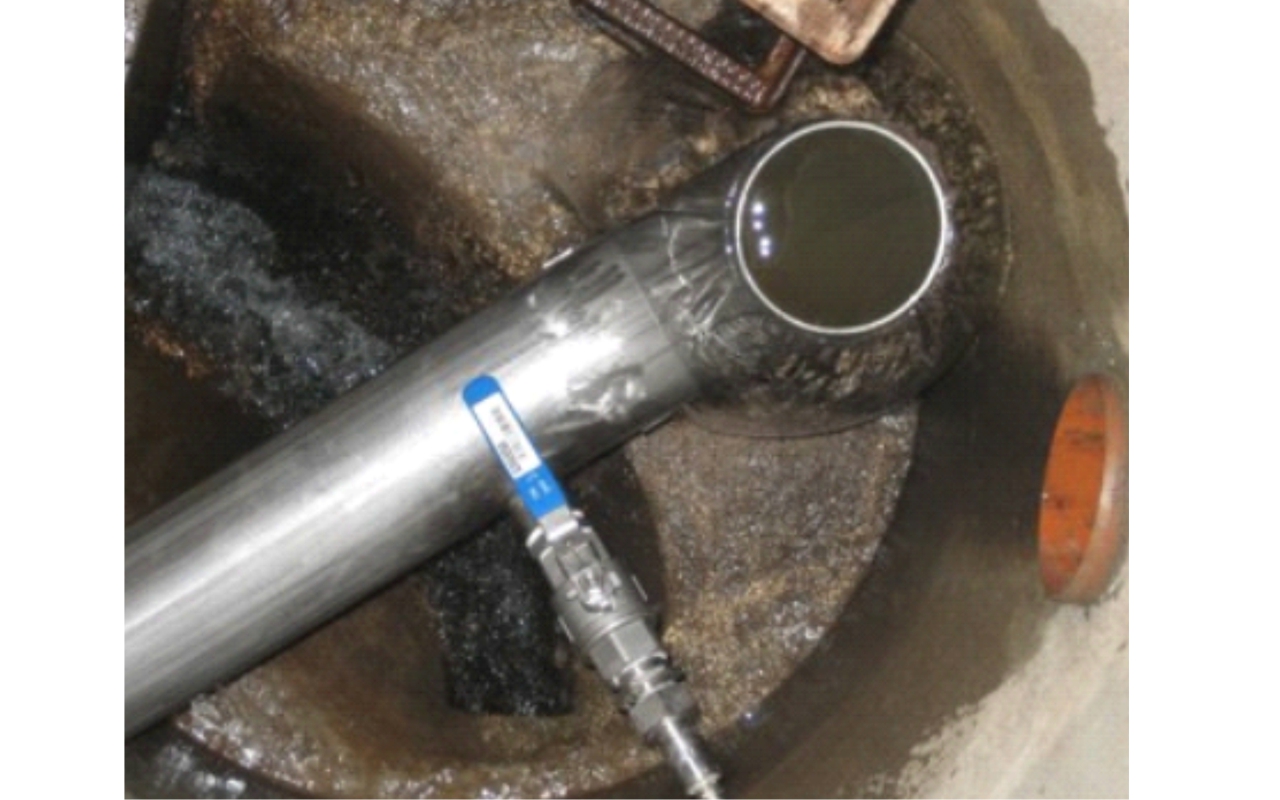

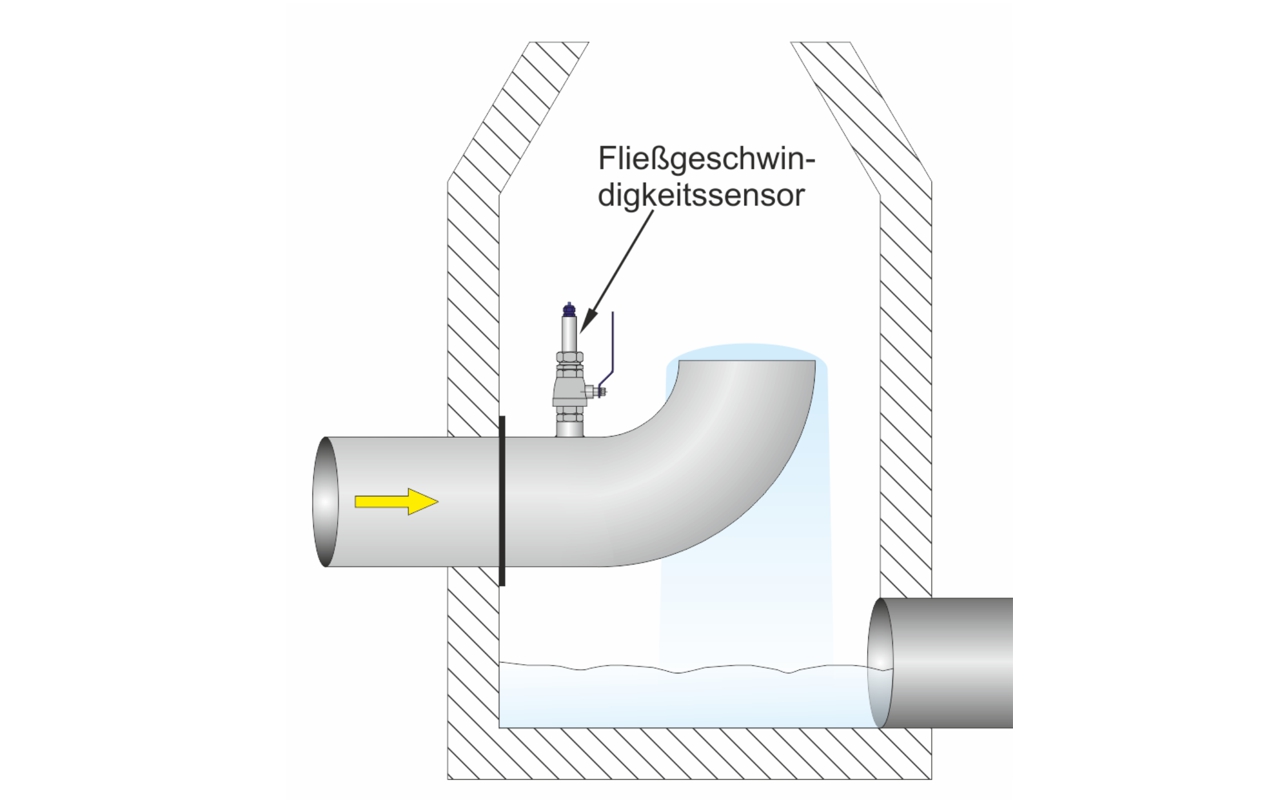

- Czujniki zostały zainstalowane w rurze pomiarowej ze zintegrowanymi zaworami kulowymi. Pozwala to w dowolnym momencie wymienić lub oczyścić czujniki bez przerywania procesu.
- układ poprzeczny ścieżek pomiarowych eliminuje prepływ krzyżowy podczas obliczeń.
Korzyści
- prosta i wytrzymała instalacja dzieki skalibrowanej seksji rurowej
- nie wymaga robienia bajpasów
- wysoka dokładności i powtarzalność
