Czujniki poziomu

Czujnik hydrostatyczny HydroBar G II

Część numer HSB0 HG

wkręcana ceramiczna cela pomiarowa

Wkręcany czujnik hydrostatyczny z wbudowanym przetwornikiem sygnału 4-20 mA do pomiaru poziomu w wodzie, ściekach oraz gazach. Posiada bezolejową ceramiczną celę hydrostatyczną.

  • wytrzymały korpus czujnika z gwintem 1.5“ łączeniowym
  • pojemnościowa cela pomiarowa
  • do pomiaru w cieczach lekko i bardzo zanieczyszczonych, osadach, mediach mazistych
  • duża membrana
  • 2-przewodowy
  • dopuszczenie do pracy w strefach Ex (strefa 0)
  • odporne na wysokie nadciśnienie
  • wbudowana ochrona przeciwprzepięciowa

Czujnik HydroBar G II z gwintem mocującym G 1.5” został zaprojektowany aby sprostać wysokim wymogom w dziale przemysłowym oraz ochrony środowiska.

Odporny na korozję, o klasie ochrony IP 68 pozwala na rzetelne pomiary w różnego rodzaju zbiornikach oraz rurociągach. Duża ceramiczna membrana odznacza się dużą żywotnością w dziele przemysłu chemicznego jak również w dziedzinie przemysłu ściekowego. Dzięki spłukiwanej frontowej membranie możne współpracować z mediami lepkimi oraz mazistymi. Uszkodzenia membrany są w ten sposób eliminowane. HydroBar G II można stosować również przy mediach kwaśnych i żrących roztworach.

Dzięki zastosowaniu technologii 2-przewodowej, koszty instalacji są bardzo niskie. Opcjonalnie są dostępne wykonania z wbudowanym wyświetlaczem 4-znakowym LCD. Można na nim podglądać wartoś mierzoną.

Standardowe zastosowanie

  • przepompownie
  • rurociągi
  • zbiorniki
  • Odpływy z autoklawów
  • aplikacje przemysłowe
  • i wiele innych



Ogólne
Zasilanie od 12 do 36 V DC
strefy Ex: od 12 do 28 V DC
Obudowa Stal nierdzewna 1.4305
membrana: ceramiczna (AL2O3)
Sposób mocowania gwint G1½” DIN ISO 3852
stal nierdzewna 1.4571
Klasa ochrony IP 68
Metoda pomiarowa pojemnościowa
Zakresy pomiarowe/zależność od nadciśnienia 1 mH2O / 2 bary
2 mH2O / 2 bary
4 mH2O / 4 bary
6 mH2O / 4 bary
10 mH2O / 7 barów
20 mH2O / 10 barów
1 bar / 7 bar
2 bary / 10 barów
4 bary / 25 barów
6 barów / 25 barów
10 barów / 40 barów
20 barów / 60 barów
inne zakresy pomiarowe - na zapytanie

Dokładność pomiarowa zgodna z normą IEC 60770 0,25 % / 0,35 % FSO
Stabilizacja długoterminowa ± 0,1 % FSO / rok
Dopuszczenie do pracy w strefach Ex II 1G Ex ia IIC/IIB T4, IBEx U05 ATEX 1193X
Temperatura pracy od -10 °C do +85 °C
Dopuszczalna temperatura medium od -25 °C do +125 °C
Temperatura przechowywania od -40 °C do +100 °C
Wyjścia 4 - 20 mA, 2-przewodowy
Ładowanie 600 Ohm / 24 V
1000 Ohm / 32 V

Specyfikacja tematu wymaga zmian.

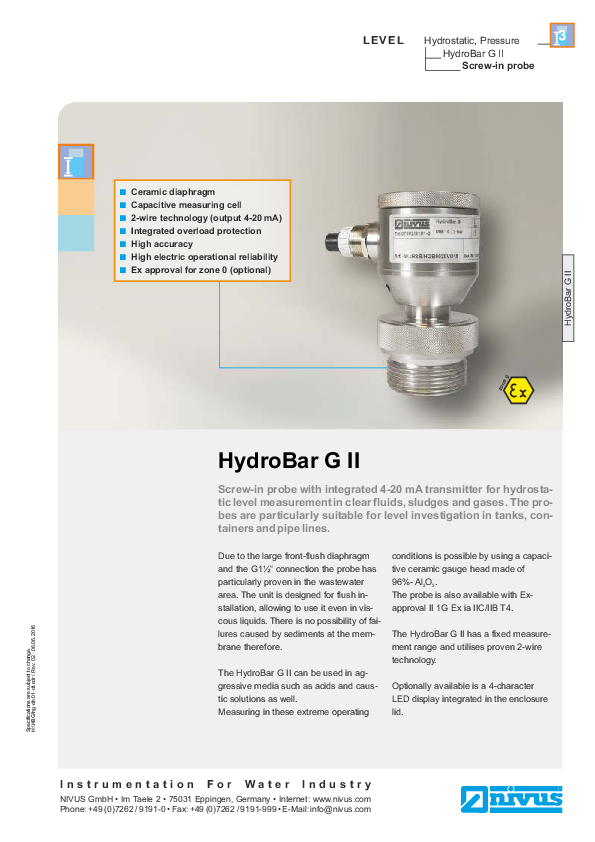

Data Sheet HydroBar G II
