Opis

NivuFlow Mobile 600 został opracowany specjalnie do długoterminowych pomiarów w terenie bez zewnętrznego źródła zasilania.
Pomiary przepływu dla weryfikacji i weryfikacji są możliwe dzięki samowystarczalnemu i przenośnemu systemowi pomiarowemu nawet w trudnych warunkach bez żadnych problemów. Okresy użytkowania od kilku tygodni do kilku miesięcy znacznie obniżają koszty osobowe związane z konserwacją i odczytem danych.



co zyskujesz...

  • monitorowanie przepływu, temperatury i ciśnienia
  • ultradźwiękowy pomiar Transit Time
  • niezwykle długa żywotność baterii
  • obsługa przez smartfona, tablet, notebook, itp.
  • baterię można wymieniać samodzielnie
  • do dwóch ścieżek pomiarowych


Standardowe zastosowanie

  • badanie infiltracji
  • sterowanie pompami
  • sprawdzanie użytkowników podczas pobierania wody
  • dopływy i odpływy wód chłodniczych w systemach cyrkulacyjnych
  • monitorowanie wód procesowych
  • pomiar ciepła

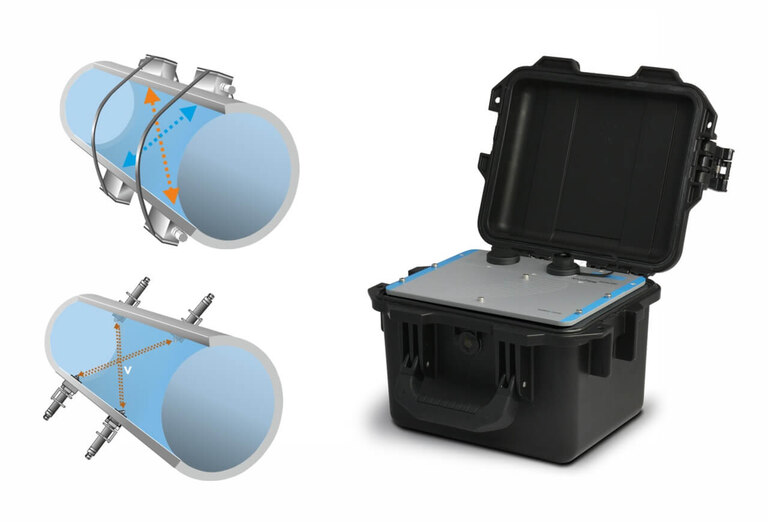

Metoda pomiarowa Transit Time - tak mierzy NivuFlow Mobile 600

Zasada pomiaru NivuFlow 600 Mobile opiera się metodzie pomiarowej Transit Time
przesyłanie sygnałów ultradźwiękowych między dwoma czujnikami (A i B).



Czas wysłania sygnału w kierunku przepływu t1 jest krótszy niż licznik czasu odbioru sygnału odwrotnie do kierunku przepływu t2. Różnica między tymi dwoma czasami przejścia jest proporcjonalna do średniej prędkości przepływu wzdłuż ścieżki pomiarowej v. Średnia prędkość przekroju vA jest obliczana przez NivuFlow Mobile 600 z mierzonych prędkości ruchu vm.
Przepływ obliczany jest w całkowicie wypełnionej rurze według ogólnego równania ciągłości:





Prosty i wygodny w obsłudze



Działanie licznika jest chronione hasłem w przeglądarce internetowej (dostęp ze smartfona, tabletu lub notebooka). Działa to bez dodatkowego oprogramowania lub specjalnej aplikacji. Nie wymaga zdejmowania obudowy osłonnej.
Przetwornik można obsługiwać mobilnie, wygodna obsługa jest możliwa nawet w trudnych warunkach lub przy złej pogodzie. Połączenie z urządzeniem odbywa się przez WLAN.

Pomiar bezkontaktowy lub w medium

Metoda pomiaru transit time w oparciu o ultradźwięki pozwala na wiarygodny i dokładny pomiar w czystym lub lekko zabrudzonym medium.
Możesz wybierać spośród czujników zaciskowych, czujników klinowych i specjalnych czujników rurowych. System automatycznie wykrywa, który czujnik został podłączony.

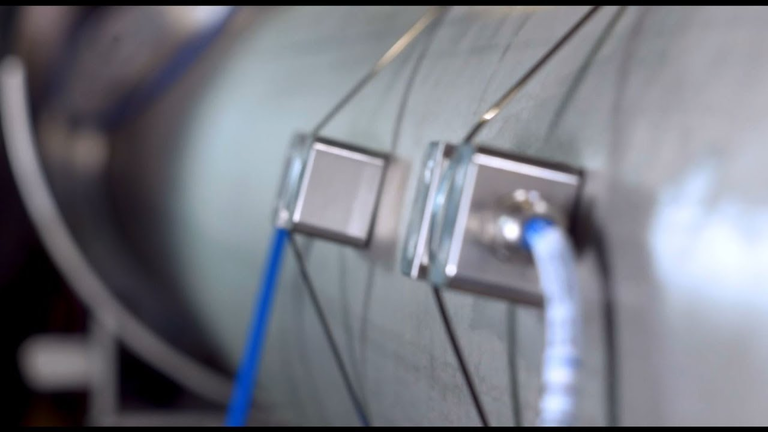

Czujniki typu "clamp-on" charakteryzują się najszybszym czasem instalacji, ponieważ są one bezkontaktowe i są przymocowane na zewnątrz rury. Dopasowane akcesoria montażowe umożliwiają również łatwy i szybki montaż czujników kontaktujących się z nośnikami.
Poprzez podłączenie dodatkowych czujników możliwe jest jednoczesne rejestrowanie parametrów procesu, takich jak ciśnienie i temperatura.



Zalety

  • pomiar bezkontaktowy lub medium
  • czujniki są stabline w pomiarach
  • niskie koszty instalacji dzięki specjalnie przygotowanym zestawom montażowym
  • montaż możliwy bez przerywania procesu przepływu
  • różne typy czujników pozwalają na idealny pomiar dla odpowiedniej aplikacji
  • stablina transmisja sygnału na dużym dystansie



Trudności

Wysoki stopień ochrony czujnika i przetwornika (IP68) umożliwia zastosowanie nawet w najtrudniejszych warunkach, może być zanurzony w wodzie. Nawet przy otwartej pokrywie, nadajnik pozostaje przy stopniu ochrony IP 67. Akumulatory mogą być również używane w wilgotnym otoczeniu, np. do wymiany w ulewnym deszczu.

Precyzyjne zarżadzanie energią

NivuFlow Mobile 600 został zaprojektowany do długotrwałej pracy przy najprostszej obsłudze. Wyposażony w maksymalnie dwa zestawy akumulatorów, przetwornik ma bardzo długą żywotność przy jednoczesnym zasilaniu czujników.
Wymiana akumulatorów w przetworniku może być przeprowadzona przez eksploatatora w przypadku dłuższych pomiarów w terenie w łatwy i szybki sposób, a także w punkcie pomiarowym. Dlatego nie są potrzebne żadne dodatkowe urządzenia ani obudowa baterii.

  • żywotności baterii (przy interwale pomiarowym od 5 minut) do jednego roku
  • Dzięki zasilaczowi / ładowarce lub innym źródłom zasilania NFM 600 może pracować jako stały pomiar.



Dostęp z każdego miejsca

W razie potrzeby transmisja zmierzonych danych może odbywać się za pośrednictwem sieci komórkowej.
Dane pomiarowe są przesyłane do portalu internetowego i są dostępne z każdego miejsca na całym świecie.

  • nieograniczony dostęp do danych pomiarowych za pośrednictwem Internetu
  • Cykle pomiaru i transmisji swobodnie regulowane
  • Zmniejszenie wymagań ilości obsługi do odczytywania danych
Dane techniczne
Common

Specyfikacja tematu wymaga zmian.
