Czujniki przepływu

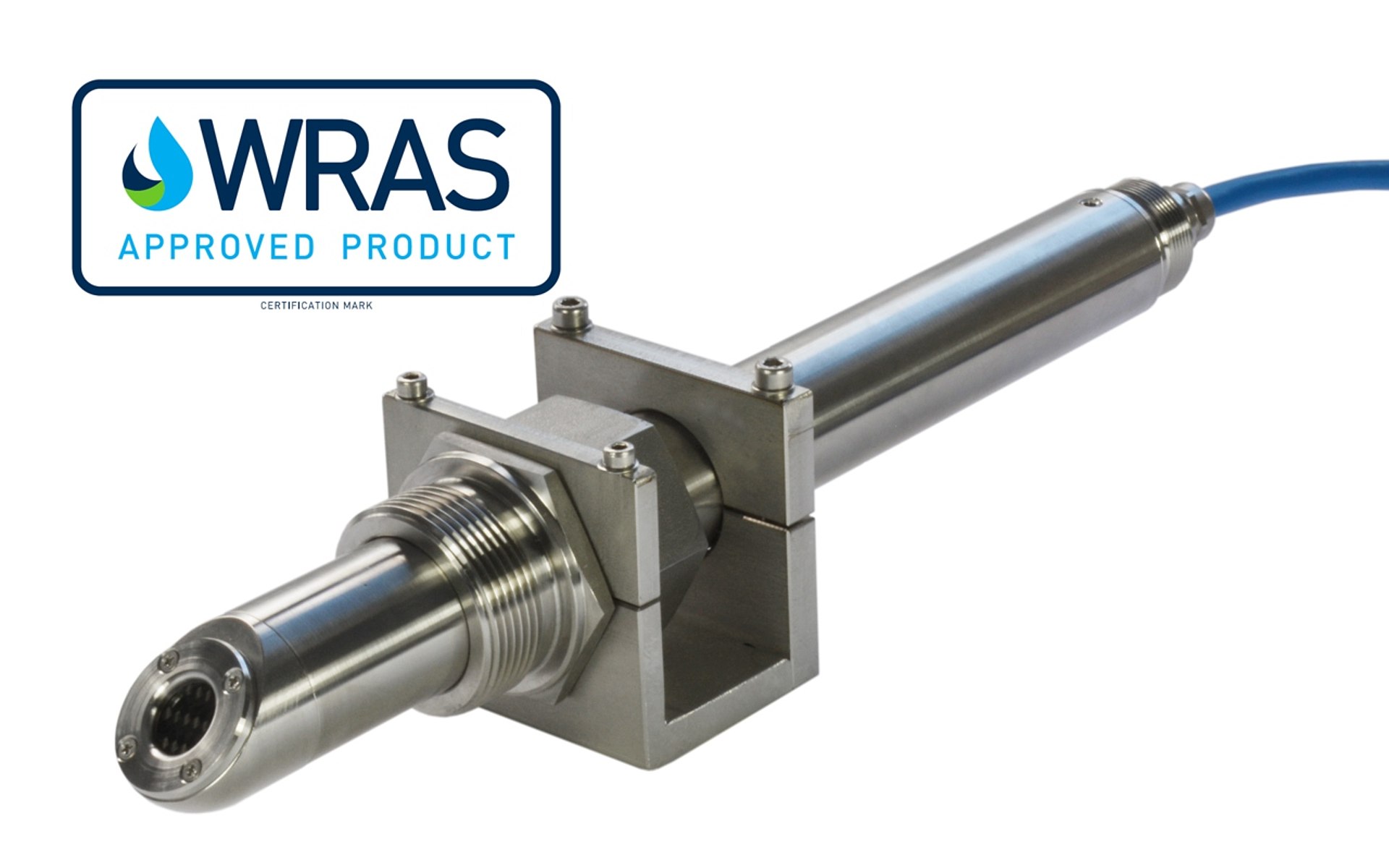

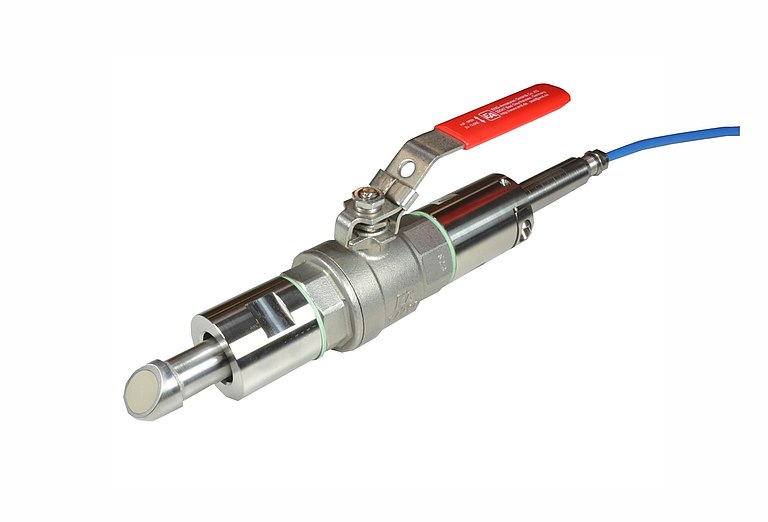

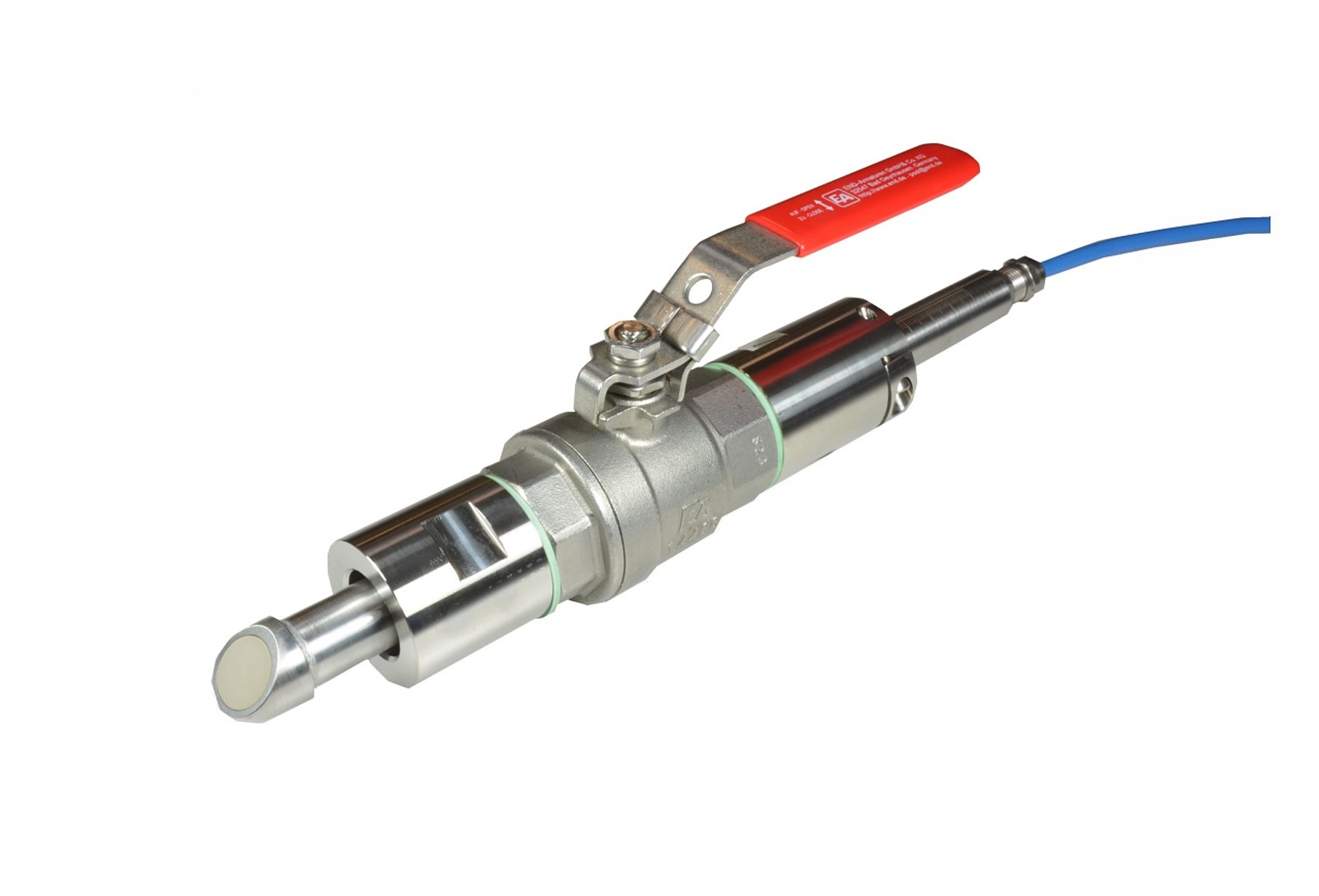

Czujnik NIS (rurowy) transit time

Część numer NIS-V200

do zastosowania w rurociągach

Do pomiaru w rurociągach. Idelanie znajduje zastosowanie w przemyśle oraz w leketrowniach/elektrocipłowniach na sieciach wodnych wód chłodniczych lub cyrkulacyjnch, i innych.

Opis
  • ultradźwiękowy transit time do podłączenia do urządzenia NivuFlow 600/650
  • odporny czujnik może być wykorzystany w różnych środowiskach
  • pomiar w pełnych rurociągach, idealny przy wymianach, renowacji lub modernizaji sieci
  • pomiar w mediach czystych lub lekko zanieczyszczonych
  • jeden rodzaj czujnika do różnych średnic (od DN 100 do DN 6.000)
  • 100 m - maksymalna długość odcinka kabla między czujnikiem a adapterem (puszka podł.)



Czujniki wkręcane NIS są częścią systemu do pomiaru przepływu oraz rejestracji i zapisywania danych. Mogą być stosowane w mediach czystych oraz lekko zabrudzonych.
Sensory NIS mogą być wykorzystywane w rurociągach o pełnym wypełnieniu przy różnych wymiarach średnic.

Odczyty z czujnika są wykrywane z pomocą ultradźwiękowej metody pomiarowej transit time.





Standardowe zastosowanie



  • stały pomiar przepływu na obiektach elektrowni, przepompowni i podobnych
  • systemy melioracyjne
  • dopływy i odpływy systemu wód chłodniczych i cyrkulacyjnych
  • odpływy WWTP i inne
  • pomiary przepływu w branży przemysłowej, wody procesowe
  • linie z wodą nieoczyszczoną/zabrudzoną
  • wymiana lub modernizacja istniejących urządzeń do pomiaru przepływu
  • ... i wiele innych
Dane techniczne
Specyfikacja techniczna
Metoda pomiarowa ultradźwiękowy transit time
Zakres pomiarowy od -15 m/s do +15 m/s
Częstotliwość pomiarowa od 0.9 do 1.2 MHz
Klasa ochrony IP 68
Temperatura pracy od -20 °C do +50 °C
Temperatura przechowywania od -30 °C do +70 °C
Dopuszczalne ciśnienie pracy maks. 16 barów
Dostępna długość kabli Maks. 100 m odcinka pomiędzy przetwornikiem lub adaterem (puszką podłączeniową)
Podłączenie czujników jeden kabel, końcówka zarobiona
Medium - materiały kontaktowe stal nierdzewna 1.4404, węgiel
Niepewność pomiarowa pomiar przepływu (v średnie) na ścieżkę ± 0.1 % wartości mierzonej
Dryft punktu zerowego stabilny punkt zerowy, bez dryfu

Specyfikacja tematu wymaga zmian.
