Rücklaufschlammsteuerung durch Schieber mit Dreieckwehr

Kläranlagen - Schlammbehandlung


Applikation

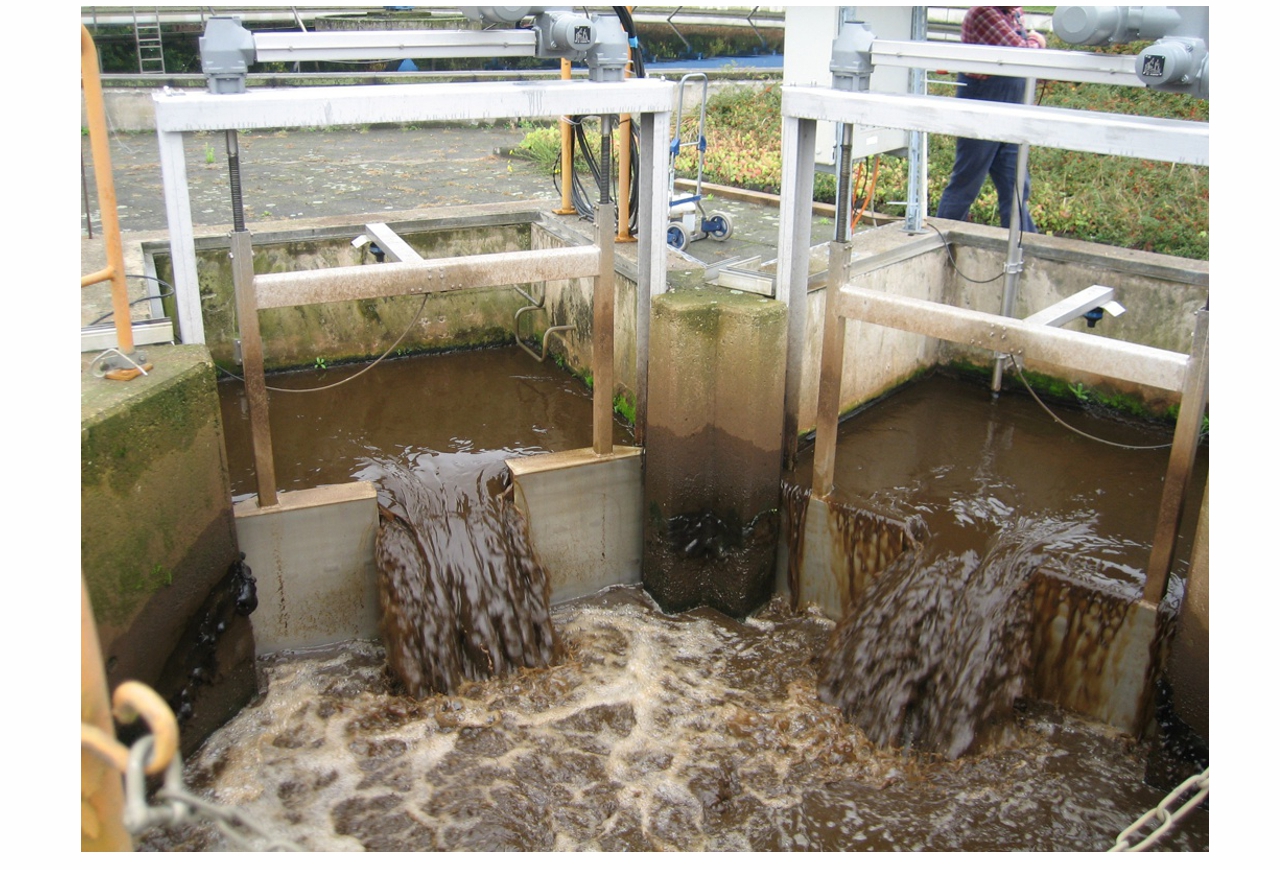

  • 2 rechteckige, teilgefüllte Betonschächte je ca. 1,2 x 1,2m
  • Gravitativer Zulauf. Rücklaufschlamm von unten
  • Teilfüllung
  • Ablauf über absenkbare Plattenschieber

Aufgabenstellung

  • Kontinuierliche Messung des Rücklaufschlammzulaufes
  • Regelung der Durchflussmenge durch Positionsänderung des Schiebers
  • Möglichst preiswerte Lösung ohne große bauliche Maßnahmen

Lösung

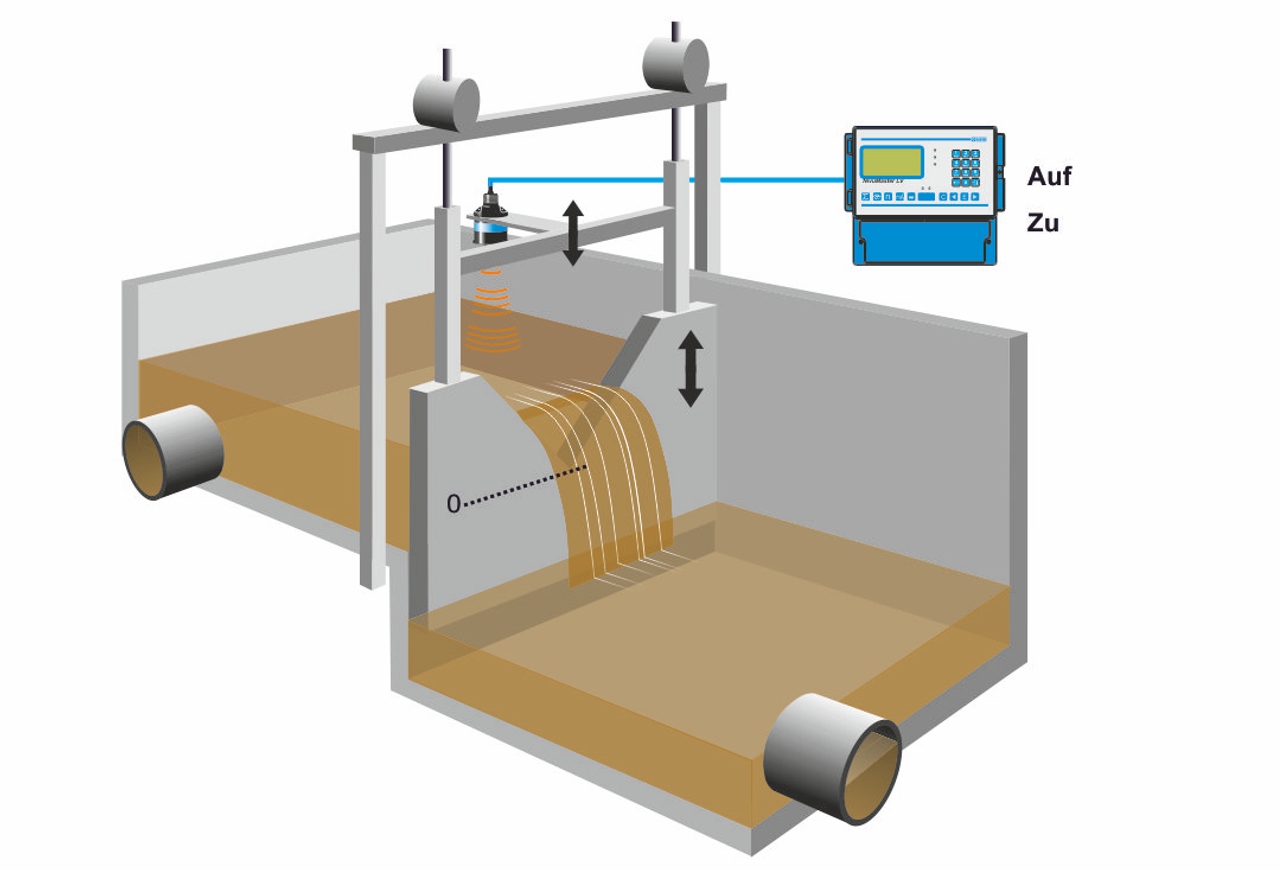

  • Die Plattenschieber wurden vom Kunden mit einem Ausschnitt und einem Dreieckwehrblech  versehen. Zusätzlich wurde am Schieber ein  Ausleger mit einem Echolotsensor befestigt, der gemeinsam mit dem Schieber seine Höhe verändert und so immer einen stabilen Nullpunkt in Bezug auf die Wehrspitze gewährleistet.
  • Durch den Einsatz des variabel programmierbaren Messumformers NivuMaster konnte über  die Grenzwertfunktionen der Dreieckwehr-Mengenmessung eine unkomplizierte Vor-Ort-Regelung der Rücklaufschlammmenge realisiert werden.

Vorteile

  • Nur geringer Umbauaufwand vor Ort
  • Preiswerte messtechnische Lösung
  • Leichter Zugang für Wartung und Reinigung
