Applikation

• Gusseisernes Rohr DN 250
• Vollfüllung
• Hochbehälter mit einer einzigen Rohrleitung und wechselndem Durchfluss in beide Fließrichtungen

Aufgabenstellung

• Vergleich der im Versorgungsnetz tagsüber verbrauchten Wassermenge mit der nachts wieder aufgefüllten Menge zur Erfassung eventueller Rohrbrüche oder Leckagen
• Messung in einer einzigen Druckrohrleitung mit Durchfluss in beide Richtungen
• Montage der Sensoren in permanent voll gefüllte Gussrohrdruckleitung erforderlich (keine Absperr- oder Entleerungsmöglichkeiten)

Lösung

• Zur Lösung der Messaufgabe wurde ein Messumformer Typ NivuFlow 600 ausgewählt.

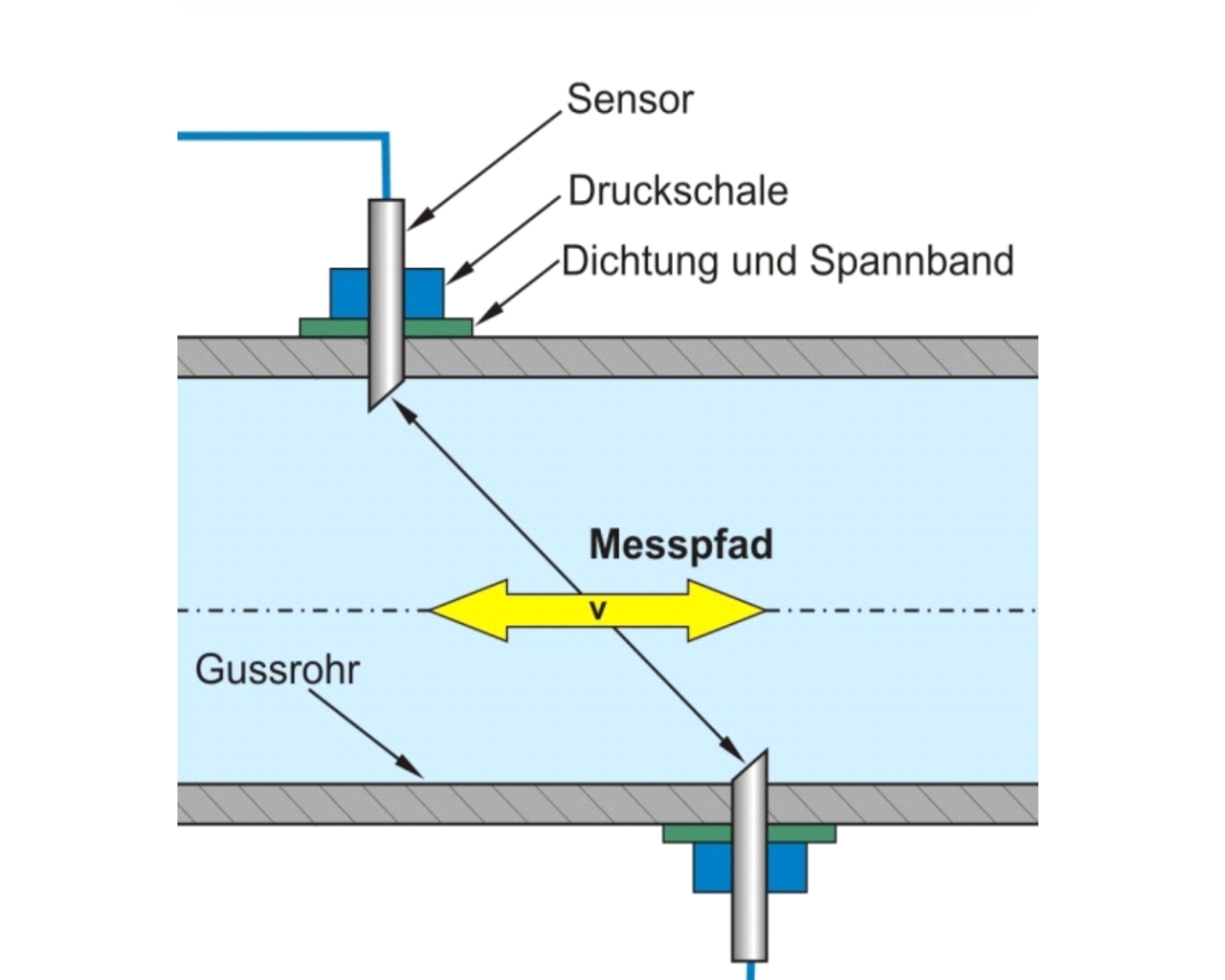

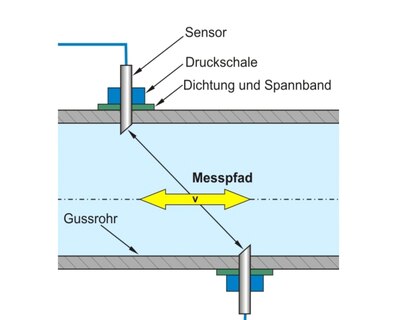

• Es wurde ein Paar benetzter Sensoren eingesetzt, die unter Zuhilfenahme eines  Anbohrgerätes unter Betriebsbedingungen in 2 druckfeste Aufspannschellen eingeschraubt wurden.
