Durchflussmessumformer
NivuFlow 750
Artikel Nr. NF7Durchflussmessung mit Kreuzkorrelationstechnologie
Hochgenaue Durchflussmessung für leicht verschmutzte und verschmutzte Medien in Voll- und Teilfüllung
Durchflussmesstechnik auf höchstem technischen Niveau
- Sehr hohe Messgenauigkeit durch Ultraschall-Kreuzkorrelationsverfahren
- Auch für schwierigste Applikationen geeignet
- Messung des realen Fließgeschwindigkeitsprofils
- Bis zu 32 Einzelgeschwindigkeitenpro Sensor
- Integrierte, wissenschaftlich erarbeitete Durchflussmodelle
- Weltweite Konnektivität zur Inbetriebnahme, Wartung, Datenübertragung und Service
- Umfangreiche Diagnosefunktionen für sichere und schnelle Inbetriebnahme und Wartung
- Selbstüberwachung und Selbstdiagnose mit Statusausgabe gemäß Namur NE 107
- Zyklusbetrieb für autarke Messungen
- Zusammenfassung mehrerer Teilmessstellen mit unterschiedlichen Messverfahren in einer Gesamtmessung
Innovation, Zuverlässigkeit und höchste Genauigkeit
Das NivuFlow 750 bildet mit den Sensoren ein stationäres Messsystem zur kontinuierlichen Durchflussmessung und Durchflussregelung für gering bis stark verschmutzte Medien unterschiedlichster Zusammensetzung.
Es kommt in teil- und vollgefüllten Gerinnen, Kanälen und Rohren unterschiedlichster Geometrien und Abmessungen zum Einsatz. Der Messumformer ist in der Lage, die aktuelle Durchflussmenge an max. 3 unterschiedlichen Messstellen mit bis zu 81 Fließgeschwindigkeitssensoren zu erfassen.
Typische Anwendungen
- Kanalnetze
- Kläranlagen
- Einleiter
- Entwässerungsleitungen
- industrielle Abwassernetze
- Rezirkulationsleitungen
- Rücklaufschlammleitungen
- Verrechnungsmessstellen
- Abschlagsbauwerke
- u.v.m.
Für jede Anwendung der passende Sensor
Für die Messung von Fließgeschwindigkeit und Fließhöhe in sehr kleinen bis mehrere Meter großen Gerinnen, Rohren und Kanälen steht eine breite Auswahl an Sensorbauformen zur Verfügung: Fließgeschwindigkeitssensoren mit und ohne integrierte Fließhöhenmessung sowie Luft-Ultraschall-Fließhöhensensoren. Hochresistente Sensoren in PEEK-Ausführung mit Hastelloy-Montageplatten oder in Titanausführung und FEP-geschützen Kabeln widerstehen auch hoch aggressiven und korrosiven Medien.
Ihre Vorteile
- Sensoren sind absolut nullpunktstabil und driftfrei
- Geringer Montageaufwand durch optimal abgestimmtes Montagezubehör
- Montage unter Prozessbedingungen möglich
- Unterschiedliche Sensorbauformen gewährleisten die beste Lösung für jede Applikation
- Digitale Signalübertragung für eine störsichere Verbindung über lange Strecken
- Ex-Zulassung Zone 1
Anwendungsbeispiele
Pumpstationen
- Einfache und schnelle Nachrüstung an allen Rohrleitungsmaterialien
- Kein Aufschneiden oder Demontieren vorhandener Leitungen
- Sichere und genaue Messung von leicht verschmutzten Medien bis hin zu Schlämmen
Regelmessstrecke
- Messung und Regelung von Weiterleitungsmengen in Regenbehandlungsanlagen
- Sichere und genaue Erfassung von Nachtabflüssen, Trocken- und Regenwettermengen
- Intelligente Regelalgorithmen zur Schwallerkennung, Schnellschluss sowie Freispül- und Automatikspülfunktion
- Einfache Einbindung in übergeordnete Kanalbewirtschaftungssysteme
Abrechnungsmessstellen
- Ausrüstung von kalibrierten und zertifizierten Abrechnungsmessstellen, z.B. für industrielle Einleiter
- Hochgenaue Mehrpfadsysteme mit bis zu 288 genau positionierten Einzelfließgeschwindigkeiten im Strömungsprofil
- Absolut nullpunktstabiles und driftfreies Messsystem ohne Beeinflussung durch Sielhäute, Fettfilme u.ä.
Multimessstellen
- Kombination verschiedener Messverfahren an komplexen Messstellen
- Mehrfachmessstellenfähigkeit
- Einbindemöglichkeit für bis zu 81 Fließgeschwindigkeitssensoren
- Modbuskopplung aller NivuFlow Messumformer
Nivu Flow 750 - der universelle Messumformer

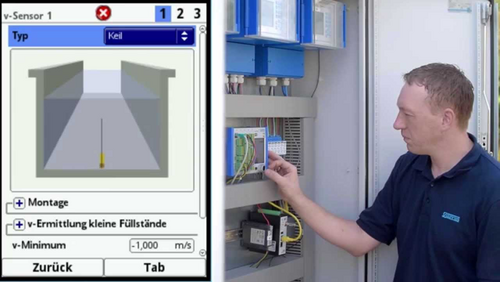

Die intuitive Einhand-Bedienung und das helle Farbdisplay ermöglichen eine schnelle, einfache und kostensparende Inbetriebnahme vor Ort. Zusätzliche Eingabegeräte oder Software sind nicht notwendig.
Neueste integrierte wissenschaftliche Abflussmodelle ermöglichen eine noch genauere, stabilere und betriebssicherere Ermittlung der Durchflussmengen auch unter schwierigsten Messbedingungen.
Das reale 3D-Strömungsprofil der Applikation wird aus den gemessenen Einzelgeschwindigkeiten berechnet und im Messumformer reproduzierund überprüfbar dargestellt. Beeinflussende Größen wie Gerinneform, Abflussverhalten und Wandrauheit werden berücksichtigt und gehen in die Durchflussberechnung ein.
Verzögerte Abflussverhalten sowie variable Rückstaueffekte werden sicher erfasst und in der Berechnung berücksichtigt. Neben der kompakten Hutschienenversion steht ein wettergeschütztes Feldgerät bis IP68 mit ausreichend Anschlussraum für die Installation im Freien zur Verfügung.
Sensorüberwachung und Selbstdiagnose
Ein integrierter vollautomatischer Auswertealgorithmus gestattet eine kontinuierliche Überprüfung auf eventuellen Wartungsbedarf oder eine erforderliche Kontrolle der Messtechnik.
Eine Namur NE 107-konforme Diagnose und Zustandsauswertung informiert den Betreiber über Wartungsbedarf, Verschleiß, Sensorbeschädigung oder -zerstörung wie auch über eine Verschüttung oder Versandung der Messstelle. Die gemäß Namur NE 107-Protokoll klassifizierten Sensorzustände werden über eine farblich eindeutige Darstellung sowie Namur-definierte Symbole im Grafikdisplay dargestellt. Sie können mittels Modbus, integriertem Modem und Alarmmanagementsystem wie auch über Störmeldeausgänge weitergegeben werden.
Funktionsfähiger Sensor
- Funktionssichere Messung innerhalb der Spezifikation
Wartung erforderlich
- Unspezifisches Sensorverhalten (Verkrustungen, Störungen vor dem Sensor)
- Messung arbeitet, sollte aber kontrolliert werden
Sensor außerhalb der Spezifikation
- Verschleiß/Verschüttung
- Sensorbeschädigung
- Drohender Messausfall
Nicht funktionsfähiger Sensor
- Mechanische Sensorbeschädigung
- Elektronische Schäden
- Massiver Verschleiß
- Sensorzerstörung
Durchflussmessung IoT-Ready
- Integrierter Datenlogger für hohe Datensicherheit und große Speicherkapazität
- Gespeicherte Daten jederzeit mittels integrierter, weltweiter Connectivity auslesbar
- Onlinebedienung und Onlineparametrierung (Remote Control)
- Schnelle und umfassende Ferndiagnose der gesamten Messstelle
Technische Daten
| Allgemein | |
|---|---|
| Spannungsversorgung | 100...240 V AC, -15 % / +10 %, 47...63 Hz oder 10...35 V DC |
| Anschluss der Spannungsversorgung |
|
| Maximale Leistungsaufnahme |
|
| Typ. Leistungsaufnahme |
|
| Gehäuse | Hutschiene
Feldgehäuse
|
| Schutzart | Hutschiene
Feldgehäuse
|
| Betriebsbedingungen |
|
| Einsatzhöhe | AC-Gerät zur Verwendung in einer Höhe von bis zu 3000 m über NN. Bei Relaisspannungen >150 V ist die Verwendung auf Höhen bis max. 2000 m über NN beschränkt (AC- und DC-Geräte) |
| Einsatztemperatur |
|
| Lagertemperatur | -30°C ... +80°C |
| Max. Umgebungstemp. für Einbau und Bedienung | +50 °C |
| max. Luftfeuchtigkeit | 80%, nicht kondensierend |
| Anzeige |
|
| Parametrierung / Programmierung | Menügeführt mittels Dreh-Druckknopf und zwei Funktionstasten, in den Sprachen Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Schwedisch, Dänisch, Finnisch, Polnisch, Ungarisch, Rumänisch, Tschechisch, Russisch, Koreanisch und Chinesisch |
| Anschluss |
|
| Eingänge |
|
| Ausgänge |
|
| Regler | 1x 3-Punkt-Schrittregler, Schnellschlussregelung, einstellbare Schieberstellung bei Störung (Regler nur bei den Typen SR/GR/M3/G3/M9/G9 verfügbar) |
| Datenspeicher |
|
| Speicherzyklus | 30 Sekunden bis 15 Minuten |
| Kommunikation |
|
Technische Änderungen vorbehalten.
