POA Korrelations-Rohrsensor
Artikel Nr. POA-V3XXRMittlerer Messbereich für Fließhöhen bis ca. 1m
Präziser Ultraschallsensor für Schmutz- und Regenwasser

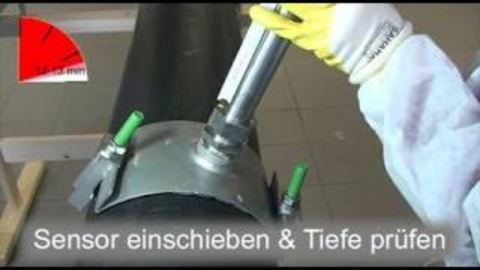

Montage
Rohrstutzen
Kompatibel mit
- NivuFlow 750
- Für Durchflussmessungen mit sehr hoher Genauigkeit durch Ultraschall-Kreuzkorrelationsverfahren
- Störsichere Verbindung über lange Distanzen durch digitale Signalübertragung
- Kabelverlängerungen mit Standardkabeln problemlos möglich
- Absolut nullpunktstabil und driftfrei
- Messung in stark verschmutzen und abrasiven Medien
- Einfache Montage ohne zusätzliche Einbauten durch optimal abgestimmtes Montagezubehör
- Montage unter Prozessbedingungen möglich
- Für alle Rohrquerschnitte geeignet
Die POA Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet.
Die Rohrsensoren sind zur Befestigung über Stutzen von außen in die Rohrleitungen hinein konzipiert. Sie bilden in Kombination mit Messumformern wie NivuFlow 750 oder NivuFlow 7550 und einer zusätzlichen externen Füllstandmessung ein komplettes Durchflussmesssystem für teilgefüllte Applikationen. Sie sind ebenfalls für permanent vollgefüllte Rohrleitungen oder Kanäle verwendbar. Hier kann die zusätzliche Höhenmessung entfallen.
Typische Anwendungen für den POA Rohrsensor
- Regenbehandlungsanlagen: Durchflussmessungen und Regelungen der Weiterleitungsmengen
- Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
- Pumpwerke: geförderte Mengen
- Direkteinleiterkontrolle, Fremdwasser- bzw. Leckageermittlung
- Industrielle Abwassernetze
- u.v.m.
Technische Daten
| Allgemein | |
|---|---|
| Messprinzip |
|
| Messfrequenz | 1 MHz |
| Schutzart | IP 68 |
| Ex-Zulassung |
|
| Einsatztemperatur |
|
| Lagertemperatur | −30 °C bis +70 °C |
| Betriebsdruck | max. 4 bar |
| Sensortypen | Fließgeschwindigkeitssensor mit v-Messung durch Kreuz-korrelation sowie Temperaturmessung zur Kompensation des Einflusses selbiger auf die Schallgeschwindigkeit |
| Mediumberührende Materialien | Polyurethan, Edelstahl 1.4571, PPO GF30, PTFE Option: chemikalienbeständiger Sensor aus PEEK, Hastelloy C-276-Montageplatte; Titan-Montageplatte; Kabel mit FEP-Überzug |
Fließgeschwindigkeitsmessung |
|
| Messbereich | -350 cm/s bis +600 cm/s |
| Max. Messspanne | Δ 700 cm/s |
| Anzahl der erfassten und berechneten Scanschichten | max. 32 |
| Nullpunktdrift | absolut nullpunktstabil |
| Fehlergrenzen (pro Scanschicht) |
|
| Mindestfüllstand | 6,5 cm |
| Schallaustrittskegel | ±5 Winkelgrade |
| Einstrahlwinkel zur Waagrechten | 45° |
Temperaturmessung |
|
| Messbereich | −20 °C bis +50 °C |
| Messunsicherheit | ±0,5 K |
Technische Änderungen vorbehalten.
Downloads
Technische Beschreibung | Korrelationssensoren und externe Elektronikbox (Rev. 12)
Montageanleitung | Korrelationssensoren und Dopplersensoren (Rev. 08)
EU-Baumusterprüfbescheinigung | Aktivsensoren
EG Baumusterprüfbescheinigung Aktivsensoren inkl. Ergänzungen
IECEx Konformitätserklärung "Sensors type POA, OCL and CS2"
Konformitätserklärung Ultraschall-Aktivsensoren POA / OCL / CS2
Ultraschall-Aktivsensoren POA / OCL / CS2
EU Konformitätserklärung | "Ex" Ultraschall-Aktivsensoren POA / OCL / CS2
Ausschreibungstext NivuFlow 750 inkl. Sensoren und Zubehör
MCERT | NivuFlow 750 Echo Profile Flowmeter with POA-R sensor and i-Sensor
MCERT | NivuFlow 750 Echo Profile Flowmeter and POA-R sensor
