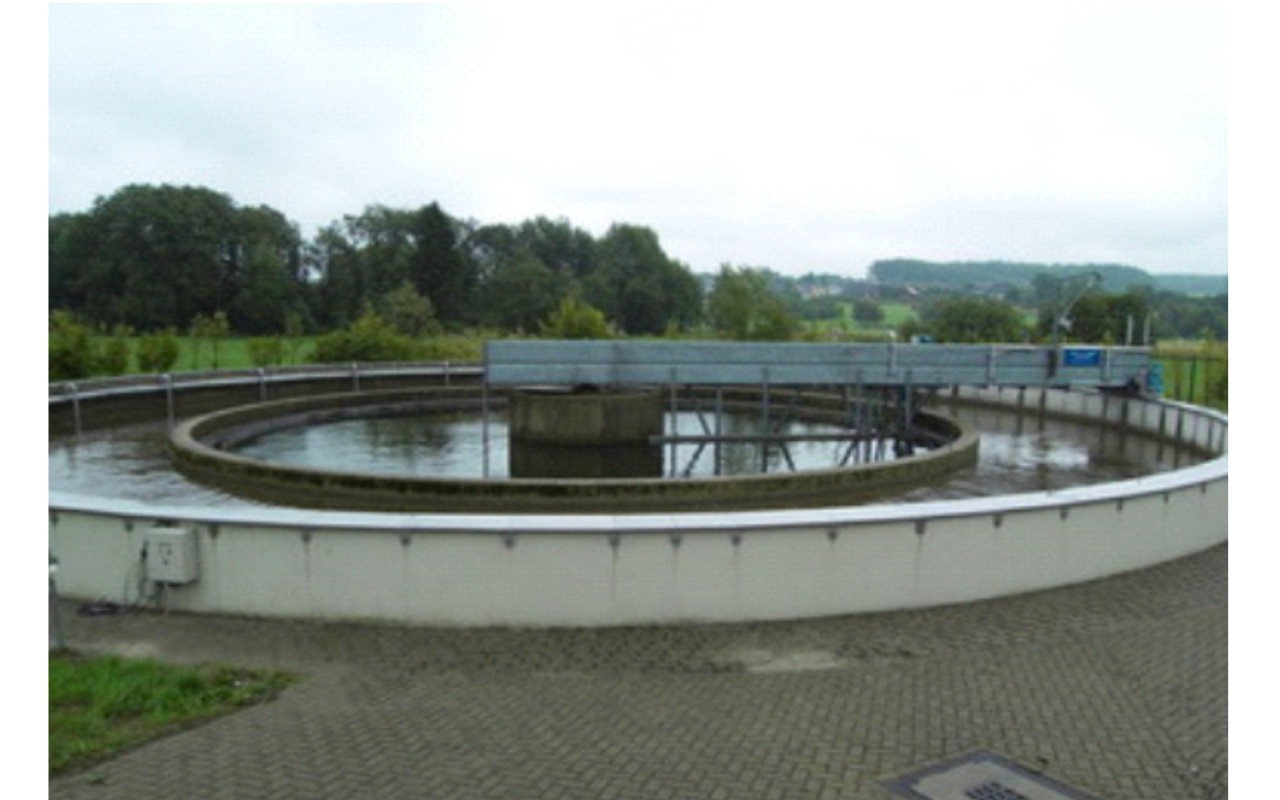

Trennschichtenmessung im Kombibecken
Kläranlagen - Nachklärung
Applikation
- Rechteckkanal 0,5 x 0,6 m (B x H) aus Beton
- Teilfüllung
- Nachrüstung eines vorhandenen Venturikanals mit Messtechnik
Aufgabenstellung
- Erfassung der Menge des Kläranlagenauslaufes mittels des vorhandenen Venturikanals
- Ausgabe der Durchflussmenge auf das Leitsystem
- Ausgabe von mengenproportionalen m³-Impulsen für den Vorortzähler
Lösung
- Zum Einsatz kam das Ultraschallmesssystem NivuMaster. Mit ihm wurde eine Q/h-bezogene Mengenmessung realisiert.
- Um Messabweichungen so gering wie möglich zu halten wurde für die Erfassung der Einstau-höhe ein Ultraschallsensor Typ P-M3 mit sehr geringer Blockdistanz ausgewählt.
- Alle vom Kunden gewünschten Signale werden vom Messumformer an das Leitsystem sowie den Vorortzähler übertragen.
- Die Montage des Sensors über dem Venturigerinne wurde mit einem Wandwinkel aus dem Standardmontageprogramm realisiert.
Vorteile
- Einfache, unkomplizierte und schnelle Nachrüstung ohne Schweißarbeiten
- Durch die Funkverbindung konnten die analogen Signale an das PLS übertragen werden.
