Durchflussmessung Kleinkläranlage

Kläranlagen - Zulaufbereich


Applikation

  • Durchgehende Rohrleitung DN 200 aus HDPE
  • Teilfüllung
  • Geringe Füllstände von 4-5 cm
  • Beengte Platzverhältnisse an der gewünschten Messstelle

Aufgabenstellung

  • Kontinuierliche Messung geringster Zuflussmengen einer Kleinkläranlage
  • Nachträgliche Installation der Messung in vorhandener durchgehender Rohrleitung in einem Normschacht
  • Einfache und schnelle Montage
  • kostengünstige Messung

Lösung

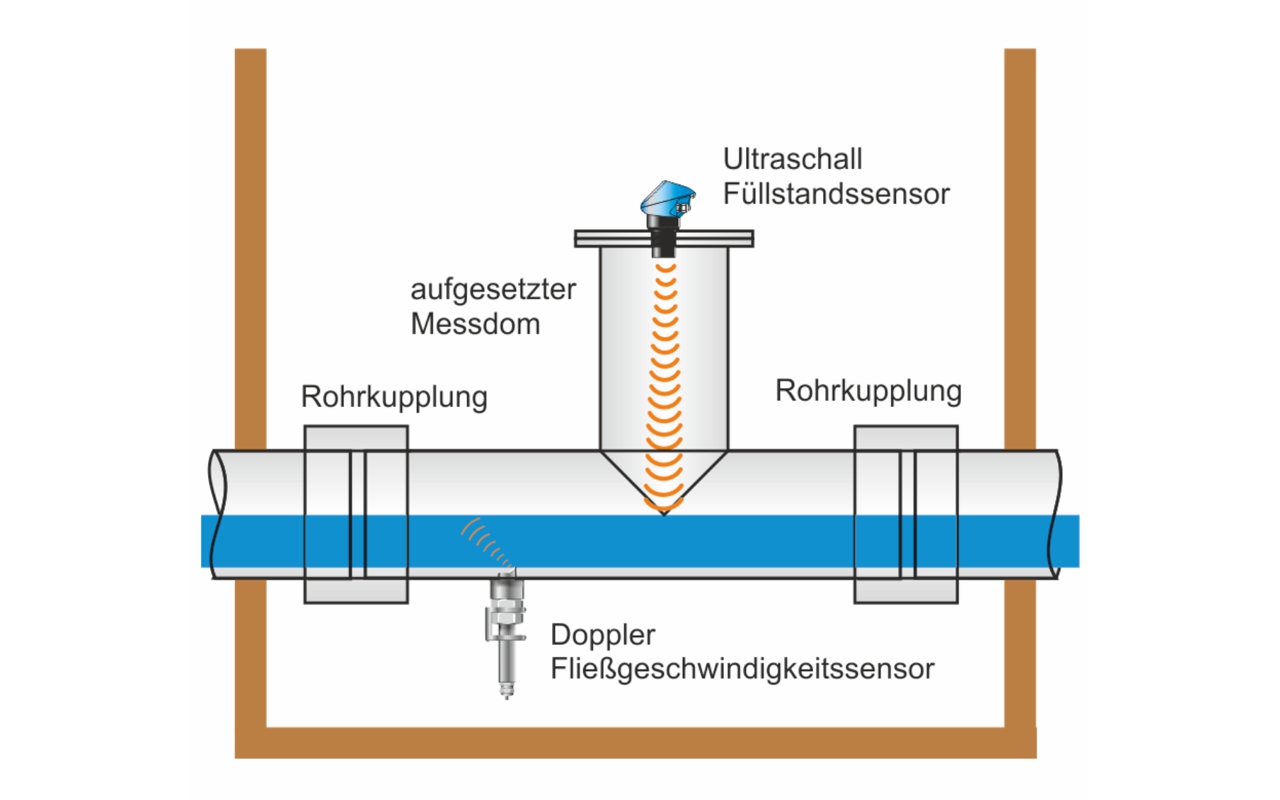

  • Es kam eine Durchflussmessung mit dem klassischen Dopplermessverfahren (OCM FR) inklusive Rohrsensor zum Einsatz.
  • Erfassung des geringen Füllstandes mittels externem Ultraschall-Füllstandsensor.
  • Aus dem durchgehenden Rohr wurde ein Teilstück entnommen, mit einem Messdom für Füllstand und Stutzen für Fließgeschwindigkeits-sensor versehen und mittels Rohrkupplungen stoßfrei wieder eingesetzt.

Vorteile

  • Kostengünstige Realisierung in Eigenregie
  • Einfache und schnelle Montage der Messstrecke ohne Flansche
