Durchflussmessumformer

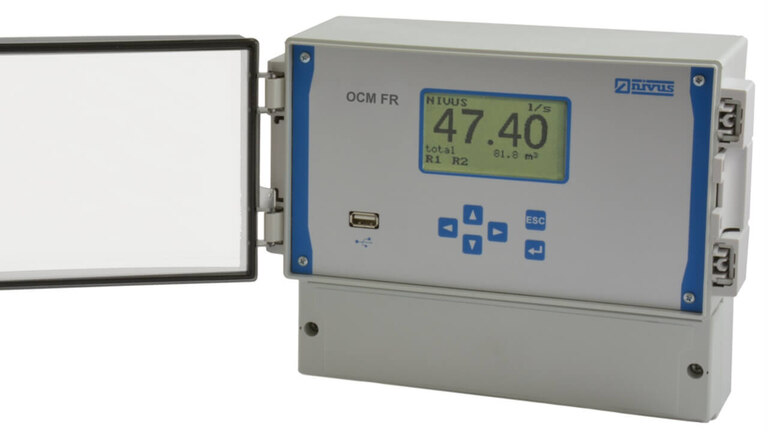

OCM FR Messumformer
Artikel Nr. OCF-Rfür Doppler-Durchflussmessung bis DN 400
Zur Ultraschall-Durchflussmessungen von leicht bis stark verschmutzten Medien in teil- und voll gefüllten Rohren und U-Profilen bis DN 400. Komplettes Messsystem in Verbindung mit KDA-Sensor
- Kostengünstige Alternative zum teilgefüllten MID
- Doppler-Technik
- Kein Mindestfüllstand zur Mengenermittlung erforderlich
- Zuverlässig und betriebssicher, über 30 Jahre Produkterfahrung
- Integrierter 3-Punkt Schrittregler
- Messung in stark verschmutzen und abrasiven Medien
Allgemeine Beschreibung

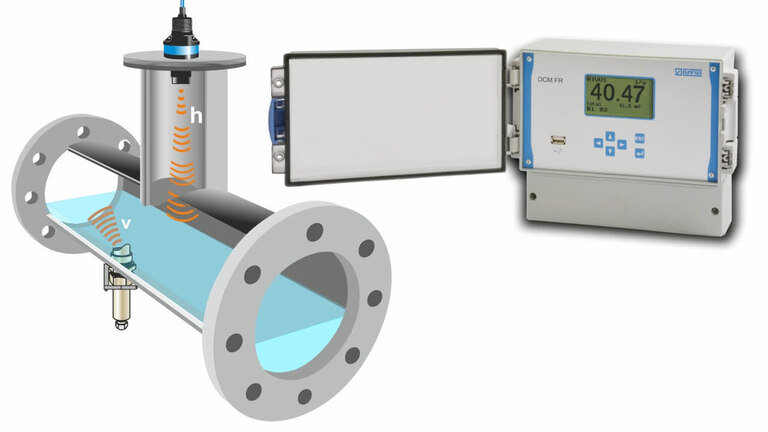

Das Durchflussmesssystem arbeitet mit einem intelligenten Dopplersensor, welcher die Fließgeschwindigkeit erfasst und direkt auswertet.
Das Messverfahren ist gegenüber den MID nullpunktstabil, driftfrei und verfügt über eine wesentlich höhere Messdynamik in Bezug auf minimalen Füllstand und Fließgeschwindigkeit. Die Füllstandsmessung kann über einen im Fließgeschwindigkeitssensor integrierten Drucksensor oder über einen externen Sensor erfolgen.
Der auf Abflussregelungen optimierte 3-Punkt-Schrittregler antwortet auf starke Regenstöße mit einer angepassten Schnellschlussregelung, besitzt eine automatsche Schieberverlegungserkennung und eine Spindelbruchüberwachung.
Typische Anwendungen für den OCM FR
- Messung und Regelung an Regenbehandlungsanlagen wie RÜB, RRB, RKB
- Kleinkläranlagen: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation
- Industrielle Abwassernetze
- u.v.m.
Technische Daten
| Allgemein | |
|---|---|
| Versorgungsspannung | 100 bis 240 V AC, +10 % / -15 %, 47 bis 63 Hz oder 24 V DC ±15 %, 5 % Restwelligkeit |
| Schutzart | IP65 |
| Betriebsbedingungen |
|
| Einsatzhöhe | AC-Gerät zur Verwendung in einer Höhe von bis zu 3000 m NN. Bei Relaisspannungen > 150 V ist die Verwendung auf Höhen bis max. 2000 m NN beschränkt (AC- und DC-Geräte) |
| Anzeige | LCD, vollgrafikfähig, hintergrundbeleuchtet, 128x64 Pixel |
| Datenspeicher | 4 MB, 64512 Datenpunkte, |
| Speicherzyklus | 1 Minute bis 1 Stunde |
| Sensorstromkreise | in Zündschutzart Ex ib IIB |
| 2-Leiter-Sensoren je Kanal | Klemmen-Nr. 46…49
|
| Durchfluss-Sensoren | Klemmen-Nr. 50…54
|
| Datenstromkreise | RS485 mit Sensorstromkreis galvanisch verbunden Us 5 V |
| Leistungsaufnahme |
|
| Gehäuse |
|
| Einsatztemperatur | -20 °C… +60 °C / bei Ex: -20 °C… +40 °C |
| Lagertemperatur | -30 °C… +70 °C |
| max. Luftfeuchtigkeit | 90 %, nicht kondensierend |
| Bedienung | 6 Tasten, Menüführung in Deutsch, Englisch, Französisch und Polnisch |
| Eingänge |
|
| Ausgänge |
|
| Regler | 3-Punkt Schrittregler, Schnellschlussregelung, einstellbare Schieberstellung bei Störung |
| Ex-Zulassung | II (2) G [Ex ib Gb] IIB |
Technische Änderungen vorbehalten.
