Füllstandssensoren

NivuLink RadarNeu

Artikel Nr. NLR

Zukunftssichere Füllstandsmessung mit Datenübertragung und 10 Jahren Batterielaufzeit

Intelligenter, batteriebetriebener IoT-Füllstandssensor mit modernster Radarmesstechnik. Kompakte Lösung - Sensorik, Batterien und Übertragung in einem robusten Gehäuse. Zuverlässige Datenübertragung via LTE-M/ NB-IoT.

Präzise Füllstandsmessung mit innovativer Radartechnologie

Der batteriebetriebene, kompakte Füllstandsradar mit integrierter Datenübertragung für eine einfache, zuverlässige und langlebige Pegel- und Füllstandsmessung. Basierend auf unserer hochpräzisen Radar-Messtechnik bietet der Sensor selbst bei kürzesten Messzyklen im Sekundentakt außergewöhnlich lange Standzeiten. So erreichen wir beispielsweise eine Standzeit von 10 Jahren bei einer Messung alle 30 Sekunden und einer Datenübertragung pro Stunde.



Zuverlässige Ereigniserkennung

Verpassen Sie kein Ereignis mehr. Der Füllstandsradar verfügt über einen integrierten Eventbetrieb, der Sie bei relevanten Pegelständen oder Veränderungen sofort benachrichtigt.

Ihre Daten sicher vor Ort

Nutzen Sie Ihre Messdaten über das NIVUS WebPortal oder über Ihr eigenes Leitsystem. Die Parametrierung erfolgt sehr intuitiv über die NIVUS Connect App.

  • Vor-Ort-Parametrierung des NivuLink Radars
  • Statusinformationen für die Messstelleneinrichtung wie Abstand, Radar- und Verbindungsqualität
  • Lokaler Download von Mess- und Diagnosedaten
  • Direktanbindung via MQTTs an Kundensysteme oder MQTT und VPN an das NIVUS Webportal
  • Kostenlos für Android und iOS

NIVUS Connect

NIVUS Connect ist eine mobile App für kompatible NIVUS-Geräte. Die App verbindet sich per Bluetooth mit dem Gerät und unterstützt Service, Inbetriebnahme und Datenauswertung direkt vor Ort.

Mit NIVUS Connect können verfügbare Geräte gesucht, verbunden und überwacht werden. Live-Werte wie Füllstand, Distanz, Temperatur, Spannung, Qualität und Gerätestatus werden übersichtlich dargestellt. Zusätzlich können historische Sensorwerte und Diagnoseeinträge vom Gerät heruntergeladen und als CSV-Datei exportiert werden.

NIVUS Connect herunterladen

Laden Sie die NIVUS Connect App direkt über den Button für Ihr Gerät herunter oder scannen Sie den QR-Code mit Ihrer Kamera. Die App ist kostenlos für Android und iOS verfügbar.




Flexible Datenübertragung und -verwaltung

Die Datenübertragung erfolgt sicher und zuverlässig über das Mobilfunknetz. Sowohl das Datenmanagement als auch die Parametrierung des Sensors lassen sich bequem vom Laptop oder Smartphone aus über das intuitive NIVUS WebPortal vornehmen.



Vielseitiger Einsatz für unterschiedlichste Anforderungen

Der batteriebetriebene Füllstandsradar eignet sich für eine Vielzahl von Anwendungen, von der autarken Pegelmessung in Flüssen bis hin zur Füllstandserfassung in Regenüberläufen, Stauraumkanälen und Starkregenfrühwarnsystemen.

Die Status-LED ermöglicht ein schnelles Beurteilen des Systems vor Ort. Modernste OTA-Programmierung und Cloud-Konnektivität. Ereignisbasierte Speicher und Übertragungszyklen ermöglichen ein ausgewogenes Verhältnis zwischen Datendichte und Batteriestandzeit.

Hohe Flexibilität bei schwierigen Messstellen durch zusätzliche externe Antenne.



Ihre Vorteile auf einen Blick

  • Lange Batterielaufzeit: Bis zu 10 Jahre (30 Sek/1 h)
  • Flexible Messzyklen von 15 Sekunden bis 1 Stunde
  • Eventmodus für dichtere Mess- und Übertragungsintervalle bei kritischen Pegelständen
  • LTE-M, NB-IoT Datenübertragung mit MQTT/MQTTs
  • Integrierte oder externe Antenne
  • Sehr einfache Installation
Technische Daten
Allgemein
Messprinzip

Gepulstes kohärentes Radar ( PCR = pulsed coherent radar), 60 GHz (57…64 GHz)

Messbereich
  • 0,0 … 8,0 m
  • Erforderliche Blockdistanz: 0,15 m
Messunsicherheit

±2 mm

Messintervall

Abhängig vom aktuellen Betriebsmodus und der Parametrierung

Spannungsversorgung

8x Batterie Li-SOCl2, 3,6 V, Bauform C
Für Geräte mit ATEX-Zulassung ist ausschließlich der Batterietyp EVE ER26500 zugelassen.

Standzeit der Batterien

Bis zu 10 Jahre bei

  • einem Übertragungsintervall von 1 Stunde und
  • einem Messintervall von 30 Sekunden

Info
Bei Geräten mit LTE-M / NB-IoT Funkschnittstelle benötigt jeder Sendevorgang die ca. 100fache Energie im Vergleich zu einer einzelnen Radarmessung.

Gehäuse
  • Material: POM-C, Spritzguss
  • Gewicht: ca. 410 g (ohne Batterien); ca. 910 g (inkl. 8 Batterien)
  • Schutzart: IP68 geschlossen
Zertifikate / Zulassungen
  • ATEX : EPS 24 ATEX 1 074 X
  • EX II 2G Ex ib IIB T4 Gb
Einsatztemperatur
  • −20…+70 °C
  • Ex-Gerät: −20…+60 °C

Unbedingt entsprechende Hinweise/Empfehlungen der Hersteller/Herstellerinnen der verwendeten Batterien beachten.

Lagertemperatur
  • -20…+70 °C (Gerät mit Batterien)

Um die Batteriekapazität aufgrund der Selbstentladung nicht merklich zu verringern, empfiehlt NIVUS eine Lagerung bei Temperaturen unter +30 °C.

Unbedingt entsprechende Hinweise/Empfehlungen der Hersteller/Herstellerinnen der verwendeten Batterien beachten.

max. Luftfeuchtigkeit

90 %, nicht kondensierend

Anzeige des Betriebszustands

Status LED (RGB) zur Signalisierung des Betriebszustands

Bedienung / Parametrierung
  • Magnetschalter (Reed-Kontakt)
  • NIVUS WebPortal
Übertragungszyklus
  • 1 Minute bis 24 Stunden

Abhängig vom aktuellen Betriebsmodus und der Parametrierung

Datenspeicher

Intern; Archiv(-speicher) für 20480 Messungen und 2048 Protokolleinträge

Datenübertragung / Kommunikation

LTE-M / NB-IoT: Übertragungsintervall abhängig von der Parametrierung

SIM-Karte

Werksseitig verbaute NIVUS-VPN E-SIM und SIM-Karten Slot für kundeneigene IOT-SIM-Karte im Format µSIM

Technische Änderungen vorbehalten.

Downloads

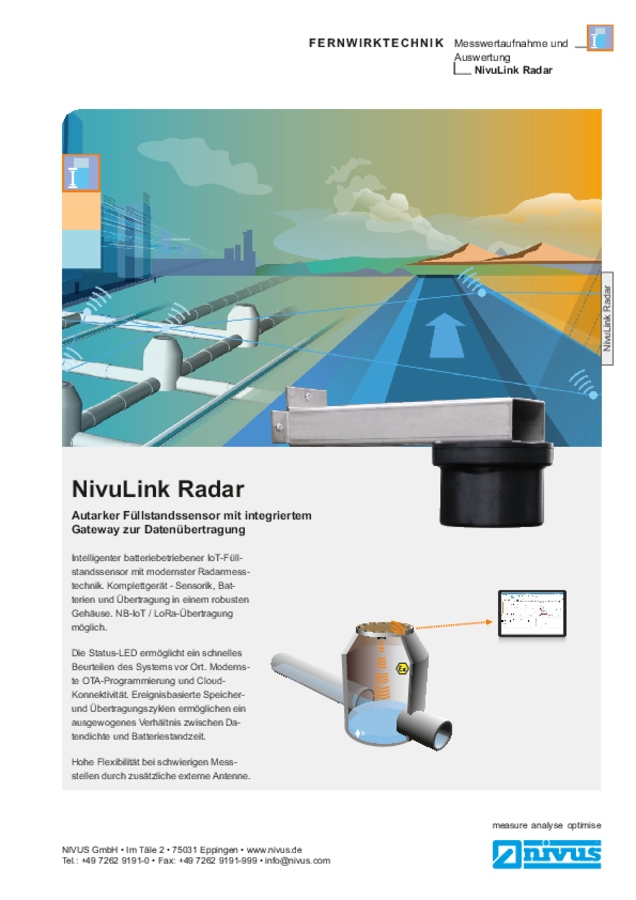

Datenblatt | NivuLink Radar

Betriebsanleitung | Autarker Radar-Füllstandssensor mit integrierter Datenübertragung NivuLink Radar / NivuLink Radar Ex (Rev. 04)

EU Konformitätserklärung | "Ex": Autarker Radar-Füllstandssensor mit integrierter Datenübertragung per Funk NivuLink Radar

EU Konformitätserklärung | Autarker Radar-Füllstandssensor mit integrierter Datenübertragung per Funk NivuLink Radar

EU-Baumusterprüfbescheinigung | NivuLink Radar

IECEx Konformitätserklärung | Radar-Füllstandssensor NivuLink Radar, Typ NLR-00*0*E, NLR-00*8*E**



Ausschreibungstext | NivuLink Radar
