Durchflussmessumformer

NivuFlow Mobile 550

Artikel Nr. NFM-0550

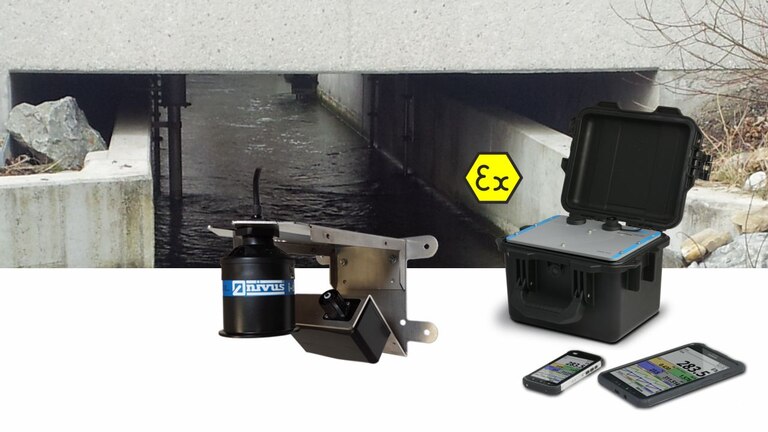

Berührungsloser portabler Durchflussmesser zur Langzeitmessung in teilgefüllten Kanälen und Rohren

Beschreibung

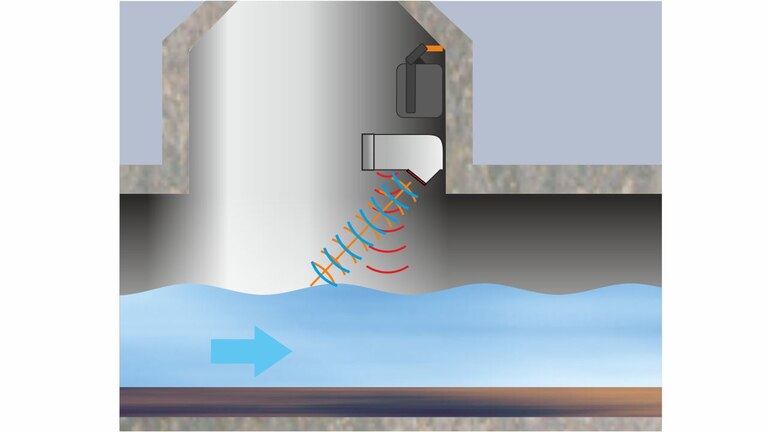

Mit dem NivuFlow Mobile 550 können Sie in verschiedensten Situationen berührungslos den Durchfluss messen. Hydraulische Modelle bestimmen dabei exakt die Strömungsprofile in den gängigsten Geometrien. Die moderne Bedienung per Web- Browser in Verbindung mit Tablet, Smartphone, etc. ist intuitiv und ermöglicht schnelle Inbetriebnahmen. Ein Schnellstartassistent führt dabei durch die wichtigsten Parametereinstellungen. Die verbleibende Betriebszeit in Tagen wird Ihnen direkt bei der Parametrierung angezeigt. Das optionale integrierte Modem bietet automatische Datenübertragung per E-Mail, FTP oder an das NIVUS Webportal. Das auf Energiesparen getrimmte Gerät ermöglicht damit lange Betriebszeiten und exakt terminierbare Wartungsbesuche.



Ihre Vorteile

  • Berührungslose portable Durchflussmessung
  • Dauerhafte Messung bei fehlender Infrastruktur
  • Einfachste Bedienung + Sehr schnelle Inbetriebnahme
  • LTE Modem mit weltweiter Abdeckung
  • Exakt planbare Wartungseinsätze



Typische Anwendungen

  • Kläranlagenzulauf
  • Bewässerungskanal
  • Nebenflüsse
Technische Daten
Allgemein
Messprinzip

Doppler-Radar

Spannungsversorgung
  • 2x Akku 12V/15 Ah, Bleigel
  • Ladegerät 100 - 240 V AC / 50 bis 60 Hz / 50 VA
Gehäuse
  • Material: HPX Hochleistungskunstharz
  • Gewicht: ca. 4,7 kg (ohne Akku und Schutzbügel)
  • Schutzart: IP68 geschlossen / IP67 offen
Einsatztemperatur
  • −20°C bis +50°C
  • −15°C bis +50°C für Ex-Zone 1
Lagertemperatur

−20°C bis + 70°C

max. Luftfeuchtigkeit

90 %, nicht kondensierend

Anzeige

via Smartphone etc.; Status LED (RGB)

Ex-Zulassung

Optional: II 2G Ex eb ib [ib] mb IIB T4 Gb

TÜV 17 ATEX 196722 X / IECEx 18.0008X

Betriebszeit

~1 Jahr* mit einer Batterieladung (bei 2 Akkus)

*rechnerischer Wert bei Speicherzyklus 60 Minuten und tägl. Datenübertragung. Werte können messstellenbedingt und alterungsbedingt (Batterien) abweichen.

Bedienung

Magnetschalter, über WLAN mit Smartphone, Tablet, Notebook

Eingänge
  • 1x Anschlussbuchse für OFR-Radarsensor oder ConnectorBox (zum weiteren Anschluss Netzteil oder alternative Spannungsversorgung, sowie:
  • 2x 0/4 - 20 mA (aktiv/passiv)
  • 1x 0/4 -20 mA (passiv)
  • 1x aktiver Digitaleingang
  • 1x Anschlussbuchse für Füllstandssensor
  • 1x Antennenanschluss
Ausgänge

über ConnectorBox

  • 1 x Analogausgang 0 - 10 V
  • 1 x potenzialfreier Digitalausgang als Wechsler / bistabil
  • 1 x USB zum Messwerte auslesen via USB-Stick
Speichermodus

5 sek - 360 min, kontinuierlich, zyklisch oder ereignisabhängig

Datenspeicher

Interner Speicher, bei einem Messintervall von 5 Minuten über 1,5 Jahre

Datenübertragung
  • Über steckbaren USB-Stick
  • Über WLAN
  • Über GPRS, UMTS, LTE

Technische Änderungen vorbehalten.

Batterielaufzeitrechner

NivuFlow Mobile 550 mit i-Serie Sensor "NMI0-06"


Batterielaufzeit: -

*Richtwerte unter Laborbedingungen. Akkulaufzeit kann applikationsbedingt variieren und ist u. a. abhängig von Chargentoleranzen, anderen Akkukapazitäten, Empfangsqualität etc.
